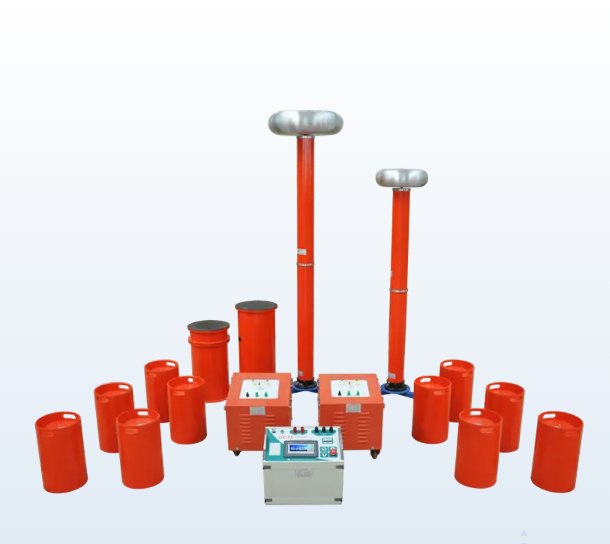

眾所周知，串聯諧振是基于RLC諧振電路的設計，針對電力系統中高電壓，大容量電氣設備的交流耐壓試驗，根據不同用途可分為，電纜串聯諧振裝置，變壓器串聯諧振裝置，GIS串聯諧振裝置等，其實它們之間歸根結底還是一種原理的延伸產品，下面以電纜串聯諧振裝置為例，講解一下電纜串聯諧振裝置找不到諧振點的問題。

　　找不到諧振點以下三種原因

　　（1）設備與被試品的匹配問題

　　匹配的問題也就是我們常說的配置問題，面對兼顧性多樣的電纜串聯諧振裝置，假如它可能兼顧1~5km長度的電纜試驗，在2km時所采用的配置方法和5km時所采用的方法不同，這就是匹配問題，電容電感不匹配，即XL≠XC，那是肯定找不到諧振點的，看一下是如何計算的。

　　比如，10kv系統電纜，按照國家規定的電壓值是22kv，單節電抗器按照18kvA/18kv計算，需要兩節電抗器串聯，即18*2=36kv，其次，考慮電流，聚氯乙烯高低壓電力電纜的試驗電流每公里按照1.5A計算，如果是10kv電纜長度1公里，那么，電纜串聯諧振的配置方案是兩并聯兩串聯即可達到諧振的條件，即XC=XL，如果是對電力變壓器或者是GIS組合器，完全不用考慮電流，只用考慮電壓即可，必要時帶上補償電容即可。

　　（2）高壓尾或地線忘接漏接

　　高壓尾沒接地的情況也有發生，但這種比例很小，這里的高壓尾主要是指勵磁變壓器的高壓尾，有些用戶對接線的方式更換之后很容易就忘掉了接地線，如果不接地線，勵磁變壓器與RLC電路未構成回路，在找諧振點的過程中，也是無法找到諧振點，它的處理方式很簡單，關閉測試儀主電源，檢查接地線是正確并可靠，重新接好即可。

　　（3）超出設計容量范圍

　　一般國電西高在訂貨之前是要做合理的配置方案，需要用戶提供試驗主體的配置參數，然后我們通過合理的配置，再生產交付，在這之前我們有三道手續需要部門主管確認，對于異常的參數，我們會及時反饋到用戶，一般這種問題也少，但有些廠家對現場常規數據并不太了解，完全按照用戶提供的來做，如果用戶提供錯了，那么現場就基本沒有辦法，當然這個是企業應該把關的地方，但設計容量與實際不符也可以導致找不到諧振點的原因之一。
