電力變壓器線圈的一次側和二次側之間存在著極性關系，若有幾個線圈或幾個電力變壓器進行組合，都需要知道其極性，才可以正確運用。對于兩線圈的電力變壓器來說，若在任意瞬間在其內感應的電勢都具有同方向，則稱它為同極性或減極性，否則為加極性。電力變壓器聯結組是電力變壓器的重要參數之一，是電力變壓器并聯運行的重要條件，在很多情況下都需要進行測量。

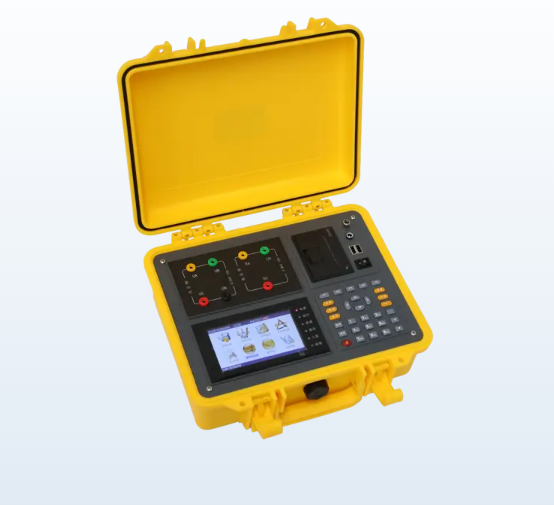

GDB-P全自動變比組別測試儀
一、電力變壓器極性組別和電壓比試驗的目的和意義
在電力變壓器空載運行的條件下，高壓繞組的電壓和低壓繞組的電壓之比稱為電力變壓器的變壓比：
K＝U1／U2
電壓比一般按線電壓計算，它是電力變壓器的一個重要的性能指標，測量電力變壓器變比的目的是：
1.保證繞組各個分接的電壓比在技術允許的范圍之內；
2.檢查繞組匝數的正確性；
3.判定繞組各分接的引線和分接開關連接是否正確。
二、電力變壓器極性組別和電壓比試驗方法
1.直流法確定電力變壓器的極性
測量電力變壓器繞組極性的方法有直流法和交流法。
直流法：用一節干電池接在電力變壓器的高壓端子上，在電力變壓器的二次側接上一毫安表或微安表，實驗時觀察當電池開關合上時表針的擺動方向，即可確定極性。
2.直流法確定電力變壓器的組別；
3.用全自動變比組別測試儀測量變壓比。
