本套裝置可準確模擬電力變壓器局部放電多種類型故障，其中以局部放電故障模擬為主。電力變壓器故障模擬實驗裝置具備準確模擬局部放電故障的能力，通過外部調節裝置直接體外控制故障的產生、消失以及加重，具備溫度控制調節能力，利用不同的檢測方法對變壓器不同的故障進行檢測研究，分析故障信號特征，建立相關故障圖譜與數據庫，為變壓器故障診斷、科研教學、儀器考核等提供參考依據。

整套試驗平臺可模擬變壓器內部各種局部放電現象包括尖端放電、顆粒放電、懸浮放電、氣隙放電、等4種放電類型，適用于在實驗室模擬變壓器局部放電檢測的科學研究、實驗研究、儀器考核與教學培訓，適用于采用接觸式超聲波法，特高頻法、高頻電流、脈沖電流等方法的帶電局放巡檢儀的模擬試驗檢測。

遵循標準

本裝置遵循或參考但不限于以下標準：

GB/T16927.1高電壓試驗技術第一部分：一般定義和試驗要求

GB/T16927.2高電壓試驗技術第二部分：測量系統

GB/T7354局部放電測量

DL/T417-2006電力設備局部放電試驗現場測量導則

GDPD-HV變壓器局部放電模擬試驗平臺技術規范書

電力設備帶電檢測技術規范（試行）DL/T474-2006現場絕緣試驗實施導則

DL/T596電力設備預防性試驗規程

功能特點

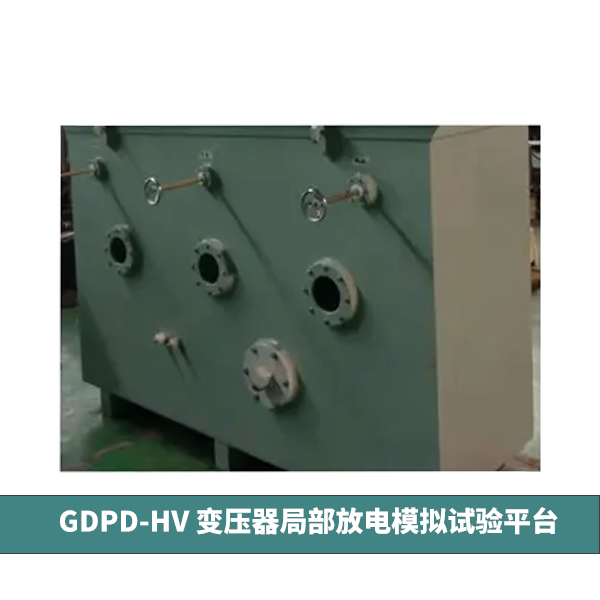

1、模擬變壓器本體參考電力變壓器相關功能組件構成，主要由鐵芯、繞組、油箱、絕緣底座、絕緣套管等各部分組成采用單相單繞組結構設計，繞組采用餅式繞法，本體局放量小于20pc。

2、變壓器油箱起冷卻與絕緣作用，本裝置油箱采用標準變壓器油箱外殼，全封閉結構設計，外部預留相關傳感器、檢測單元透明窗，透明窗外側裝有活動屏蔽層。

3、絕緣套管采用110KV套管，安裝在油箱頂部，對變壓器起到支撐與絕緣的作用。套管內油路與油箱之間完全隔離套管末屏采用極板結構，可作為脈沖電流信號口。

4、油箱內預置了一套變壓器加熱裝置，用于模擬不同溫度對變壓器故障的影響，尤其是對變壓器局放故障的影響。

5、油箱內預置了一套油溫測量裝置，其傳感器分別置于油箱內上中下位置，用于檢測加熱時不同區域的溫度。

6、其他輔助裝置包括溫度計、底部移動裝置、接地板等部件，用于輔助模擬實驗順利進行。

7、變壓器故障模擬包括變壓器局放故障模擬，局放故障模擬類型包括尖端放電、顆粒放電、懸浮放電、氣隙放電、油楔放電等。這些局放模擬故障產生在油箱內部，可選擇產生在鐵芯附近、繞組內部或者外部等不同位置，通過外部調節裝置直接體外控制局放的產生、消失以及加重，并可根據需要隨時控制放電狀態。

8、故障檢測是通過各類故障檢測手段對模擬故障進行檢測，采集故障信號，提取相應圖譜與數據，以此來獲得電力變壓器各類故障特征。

9、局放檢測方法包括脈沖電流法、特高頻法、超聲波法、高頻法。通過以上局放測量方法，可準確獲得各種局放類型在不同局放檢測平臺上的特征圖譜與數據。

10、脈沖電流法可通過預留的脈沖信號采集接口直接采集信號，支持交流局放測量與直流局放測量。

11、特高頻法可通過油箱外部預留的透明視窗采集超高頻信號，并支持內置超高頻傳感器。

12、超聲波法可通過油箱外殼直接采集超聲波信號或者直接采用內置超聲波傳感器進行測試。

13、高頻法可通過各接地線采集高頻信號，可根據需要改變鐵芯、繞組、夾件等變壓器各部件的接地狀態。

14、介質損耗檢測可直接通過變壓器高低壓繞組、套管等位置采集信號，進行普通介損或者高壓介損測量，并支持正接法、反接法測量，準確獲得變壓器故障對變壓器電容特征以及介質損耗的影響程度。

15、除了局放檢測方法與繞組變形檢測方法，本裝置可根據檢測需要，對模擬裝置進行其他方法的檢測，比如絕緣電阻、油中氣體分析等檢測方法。

產品參數

輸入電流： 25A

高壓電流： 0.06A

測量電壓： 100V

額定電壓下的局部放電量：≤5PC（整體系統考核）

2) 耦合電容器

額定電壓： 100KV

額定電容量： 100pf

額定電壓局部放電量:≤3PC

3） 操作控制臺

輸入工作電壓：AC220V

輸出電壓：0-250V

輸出容量：5KVA

4） 隔離濾波器

輸入工作電壓：0-250V

輸出電壓：0-250V

輸出容量：5KVA

5）放電模型

放電模型配置有：尖端、顆粒、氣隙、懸浮。

放電模型調節方式： 手動
