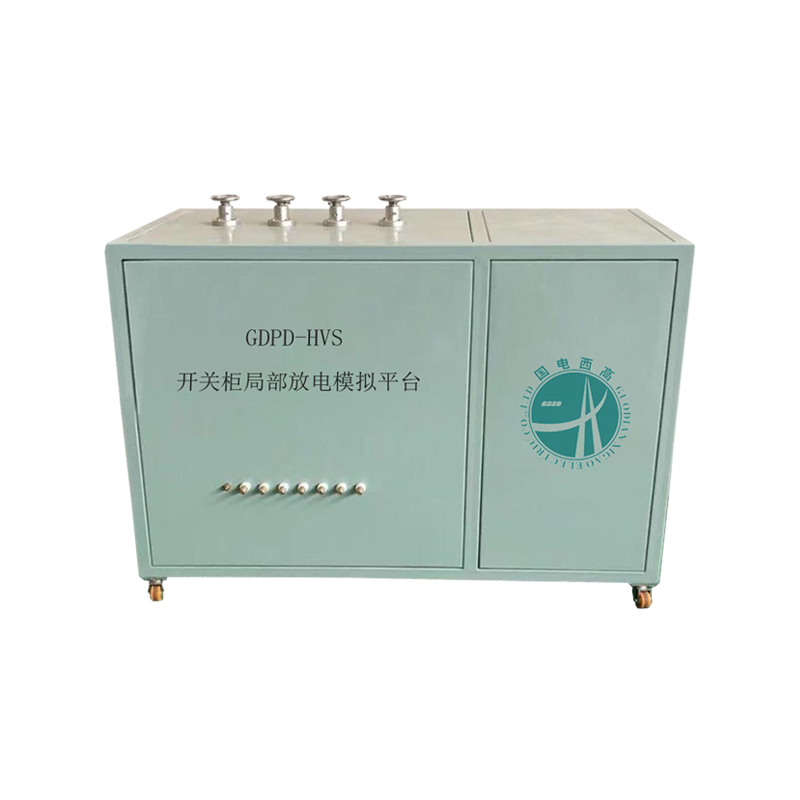

GDPD-HVS 開關柜局部放電模擬試驗平臺旨在構建一個可模擬中壓（如10kV或35kV等級）開關柜內，典型絕緣缺陷并產生可控局部放電現象的綜合性試驗系統。本局放模擬平臺能安全、可靠、重復地產生各類典型局放信號，并集成多種檢測與監測手段，可用于局放測量的算法驗證、傳感器性能評估、模式識別研究及相關技術人員的局放檢測培訓。此套系統可模擬開關柜內部各種常見的局部放電現象，適用于對開關柜局放帶電檢測的科學研究、實驗研究、儀器考核與教學培訓，適用于采用脈沖電流法、空氣超聲波法（AA）及暫態地電壓法（TEV），特高頻法（UHF）等方法的帶電局放巡檢儀的模擬檢測試驗及教學。

GDPD-HVS 開關柜局部放電模擬試驗平臺遵循或參考但不限于以下標準：

產品參數

整套系統組成部分：
開關柜局部放電模擬試驗平臺主要組成部分：
1. 模擬型10KV開關柜本體
2. 3KVA/10KV升壓變壓器（安裝柜體內）
3. 升壓控制系統（安裝柜體內）
4. 局部放電模型（安裝柜體內）
5. 電動調壓模塊（內置柜體內）
6. 測量保護模塊（內置柜體內）


主要部件技術參數
1、  額定輸出電壓：10kV（單相）
2、  額定輸出容量： 3KVA
3、  放電模型調節方式：手動
4、  耦合電容電容量：50-150pF
5、 放電模擬類型：尖端放電 、沿面放電
6、 輸入工作電源：AC220V
7、 輸入工作電流：13A
8、 高壓輸出電流： 0.3A
9、 測量電壓： 100V
10、 調壓方式：按鈕電動調節
11、 開關柜尺寸（長*寬*高）：700*900*1800mm（不含輪子）
12、 重量：約180KG
