交流耐壓試驗(yàn)是發(fā)電機(jī)絕緣試驗(yàn)項(xiàng)目之一，它的優(yōu)點(diǎn)是試驗(yàn)電壓和工作電壓的波形、頻率一致，作用于絕緣內(nèi)部的電壓分布及擊穿性能比較等同于發(fā)電機(jī)的工作狀態(tài)。無(wú)論從劣化或熱擊穿的觀(guān)點(diǎn)來(lái)看，交流耐壓試驗(yàn)對(duì)發(fā)電機(jī)主絕緣是比較可靠的檢查考驗(yàn)方法。

　　由于有上述優(yōu)點(diǎn)，所以交流耐壓試驗(yàn)在電機(jī)制造、安裝、檢修和運(yùn)行以及預(yù)防性試驗(yàn)中得到普遍地采用，成為必做項(xiàng)目。

　　那么，交流耐壓試驗(yàn)會(huì)不會(huì)對(duì)發(fā)電機(jī)的絕緣造成影響，會(huì)造成哪些影響？這是一般運(yùn)行人員關(guān)心的問(wèn)題，無(wú)疑地電機(jī)絕緣體內(nèi)不可避免地會(huì)有氣體，如處于強(qiáng)烈的交流電場(chǎng)之下，氣體游離和絕緣氧化同時(shí)集中而產(chǎn)生熱量，繼而游離爆炸，可能使云母絕緣遭受損失。這種電氣性能的游離化學(xué)過(guò)程叫做“電氣老化”。

　　1．絕緣的擊穿電壓和加壓維持時(shí)間的關(guān)系

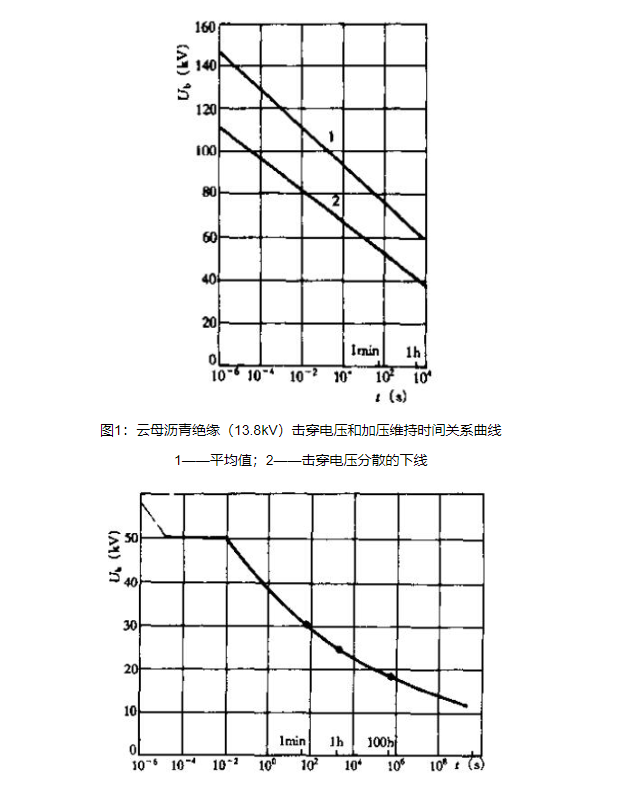

　　在特別清潔的條件下，可以用試驗(yàn)方法找出交流電壓較長(zhǎng)時(shí)間作用于絕緣體上，云母瀝青絕緣和襯套絕緣擊穿電壓和加壓維持時(shí)間的關(guān)系曲線(xiàn)，分別如圖1及圖2所示。

　　圖2：襯套絕緣（6.0kV）擊穿電壓和維持時(shí)間的關(guān)系曲線(xiàn)

　　對(duì)于云母瀝青絕緣(13.8kV)，維持1min的擊穿電壓為75kV，維持1h的擊穿電壓為60kV。

　　對(duì)于襯套式絕緣(6kV)，維持1min的擊穿電壓為30kV，維持1h為25kV．維持100h左右約為18kV。可見(jiàn)，試驗(yàn)電壓隨維持時(shí)間的增加而劇烈下降。但是維持1min的擊穿電壓，不論對(duì)云母瀝青浸漬絕緣或村套式絕緣，其值均為額定電壓5倍以上。

　　2．加壓次數(shù)對(duì)絕緣的影響

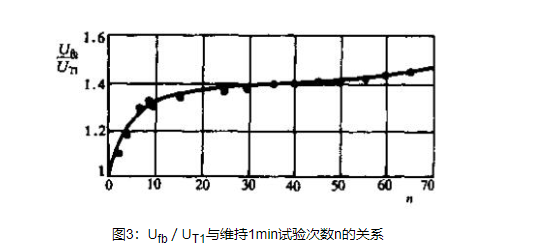

　　圖3為初始擊穿電壓與維持1min的試驗(yàn)電壓比值和維持1min試驗(yàn)次數(shù)的關(guān)系曲線(xiàn)。

　　用數(shù)學(xué)式表示為

　　Ufb／UT1＝f(n)

　　適中Ufb——初始擊穿電壓

　　UT1——維持1min試驗(yàn)電壓

　　n——維持1min試驗(yàn)電壓的次數(shù)

　　以發(fā)電機(jī)運(yùn)行年限30年計(jì)，每年試驗(yàn)一次，查圖3得出

　　Ufb／UT1＝1.4UT1＝Ufb／1.4

　　從上述試驗(yàn)得出，發(fā)電機(jī)擊穿電壓(Un)至少為額定電壓的5倍，因此30年后，維持1min試驗(yàn)電壓為

　　UT1＝5Un／1.4＝3.75Un

　　所以現(xiàn)在預(yù)防性試驗(yàn)電壓取1.5Un，在30年服務(wù)期限內(nèi)，不應(yīng)該因交流耐壓試驗(yàn)的積累效應(yīng)而引起發(fā)電機(jī)絕緣擊穿。
