為了使消弧線圈補償系統的調諧正確，消弧線圈再投入運行前和大修后，需在工頻電源下測量伏安特性U＝f（I）。用串聯諧振來提供電源，進行消弧線圈的伏安特性試驗，是目前比較常用的一種試驗方法。
串聯諧振法是利用消弧線圈的電感和外加電容組成串聯回路，并使其感抗XL與容抗XC匹配（XL＝XC）而得到高電壓和大電流。

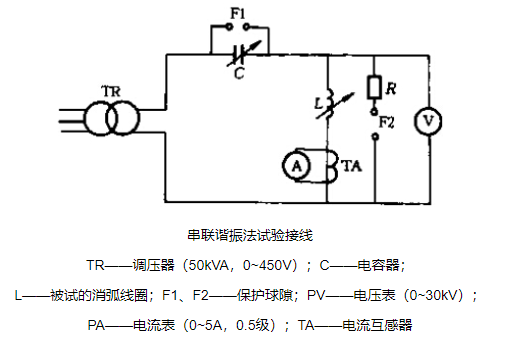

串聯諧振法試驗接線如圖1所示。
試驗步驟
（1）根據消弧線圈的電感值，對需要匹配的并聯電容器的電容量進行估計（對550kVA圖1串聯諧振法試驗接線的消弧線圈抽頭1~5為1。9~3。6μF），然后用串、并聯方法組合成所需要的電容量。
（2）按圖1接好線，經檢查無誤后，試驗人員按分工就位。
（3）合上電源開關，緩慢調節三相調壓器后，當消弧線圈L的端電壓從靜電電壓表PV讀到7、8、10、12、15、17、20、22kV時，從電流表PA讀到對應電流值，并作好記錄。
（4）調節調壓器，使電壓緩慢地降到零，拉開電源開關。
（5）改變消弧線圈的抽頭位置，同時改變電容器C的電容量，使之與電感量匹配，然后再按上述步驟重復進行測試。
（6）根據電壓表和電流表的讀數作出消弧線圈的伏安特性曲線U＝f（I）。
