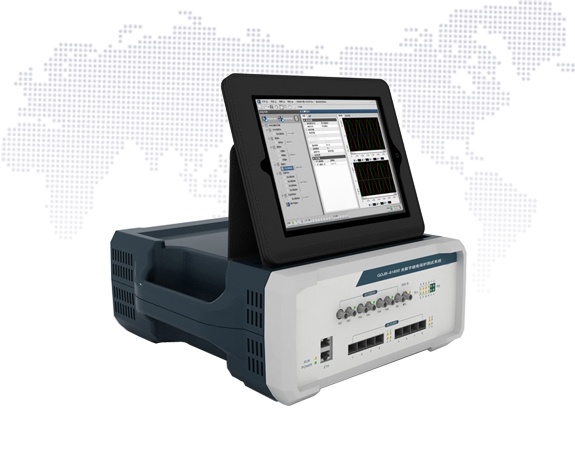

Name: GDJB-61850光數字繼電保護測試系統（停產）
Brand: 武漢國電西高電氣有限公司

當前位置：首頁 > 產品中心 > 產品列表 > 歷史資料庫 > 返回上一頁

GDJB-61850

售前咨詢：400-8818-755 公司郵箱： hv@gdxgs.com
提示：凡購買本產品的全國用戶享受免費技術指導、軟件升級、終生維修服務

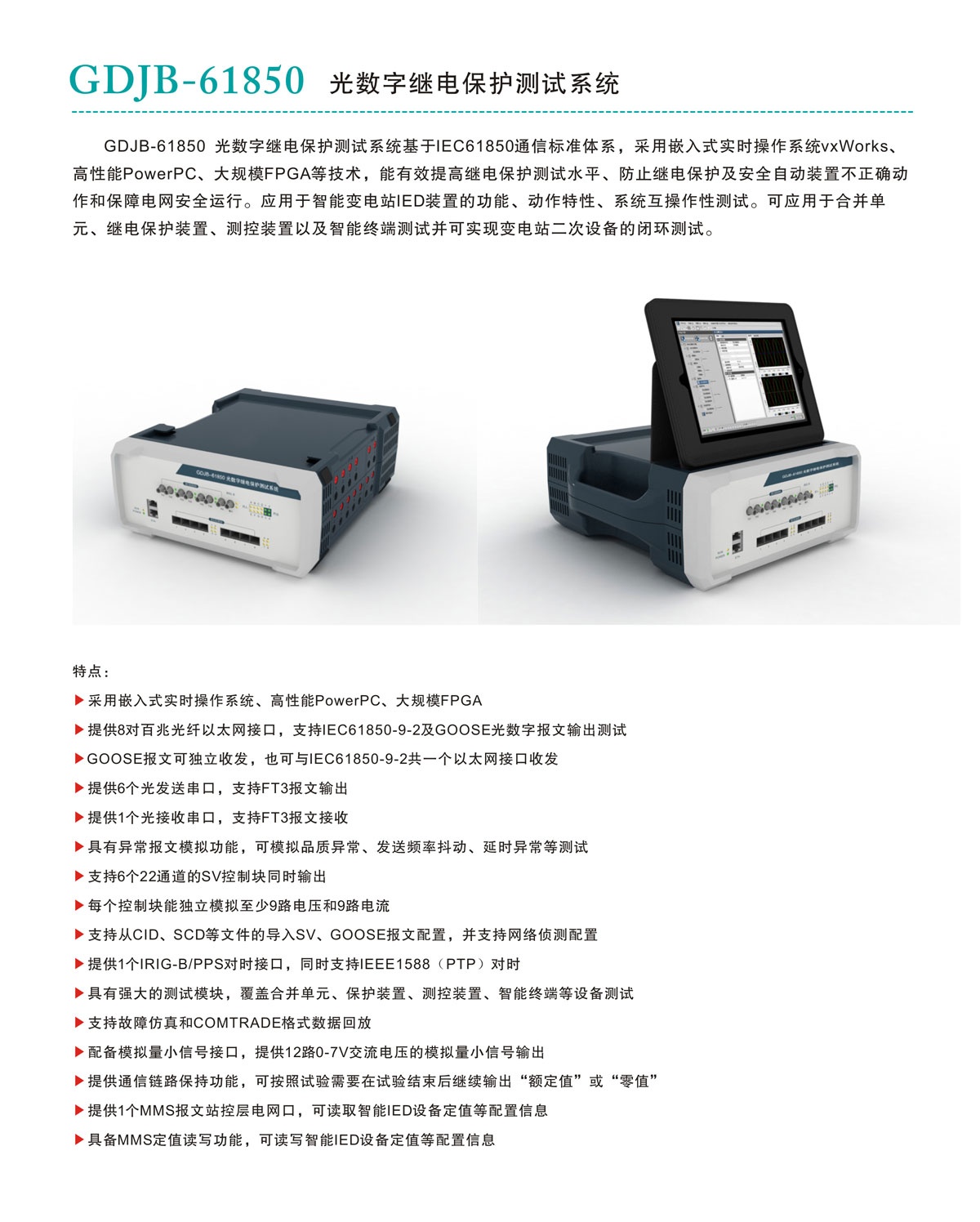

GDJB-61850 光數字繼電保護測試系統基于IEC61850通信標準體系，采用嵌入式實時操作系統vxWorks、高性能PowerPC、大規模FPGA等技術，能有效提高繼電保護測試水平、防止繼電保護及安全自動裝置不正確動作和保障電網安全運行。應用于智能變電站IED裝置的功能、動作特性、系統互操作性測試。可應用于合并單元、繼電保護裝置、測控裝置以及智能終端測試并可實現變電站二次設備的閉環測試。

產品特點

采用嵌入式實時操作系統、高性能PowerPC、大規模FPGA
提供8對百兆光纖以太網接口，支持IEC61850-9-2及GOOSE光數字報文輸出測試
GOOSE報文可獨立收發，也可與IEC61850-9-2共一個以太網接口收發
提供6個光發送串口，支持FT3報文輸出
提供1個光接收串口，支持FT3報文接收
具有異常報文模擬功能，可模擬品質異常、發送頻率抖動、延時異常等測試
支持6個22通道的SV控制塊同時輸出
每個控制塊能獨立模擬至少9路電壓和9路電流
支持從CID、SCD等文件的導入SV、GOOSE報文配置，并支持網絡偵測配置
提供1個IRIG-B/PPS對時接口，同時支持IEEE1588（PTP）對時
具有強大的測試模塊，覆蓋合并單元、保護裝置、測控裝置、智能終端等設備測試
支持故障仿真和COMTRADE格式數據回放
配備模擬量小信號接口，提供12路0-7V交流電壓的模擬量小信號輸出
提供通信鏈路保持功能，可按照試驗需要在試驗結束后繼續輸出“額定值”或“零值”
提供1個MMS報文站控層電網口，可讀取智能IED設備定值等配置信息
具備MMS定值讀寫功能，可讀寫智能IED設備定值等配置信息

圖文介紹
技術特點
產品參數
產品圖集
客戶案例

技術特點

采用嵌入式實時操作系統、高性能PowerPC、大規模FPGA
提供8對百兆光纖以太網接口，支持IEC61850-9-2及GOOSE光數字報文輸出測試
GOOSE報文可獨立收發，也可與IEC61850-9-2共一個以太網接口收發
提供6個光發送串口，支持FT3報文輸出
提供1個光接收串口，支持FT3報文接收
具有異常報文模擬功能，可模擬品質異常、發送頻率抖動、延時異常等測試
支持6個22通道的SV控制塊同時輸出
每個控制塊能獨立模擬至少9路電壓和9路電流
支持從CID、SCD等文件的導入SV、GOOSE報文配置，并支持網絡偵測配置
提供1個IRIG-B/PPS對時接口，同時支持IEEE1588（PTP）對時
具有強大的測試模塊，覆蓋合并單元、保護裝置、測控裝置、智能終端等設備測試
支持故障仿真和COMTRADE格式數據回放
配備模擬量小信號接口，提供12路0-7V交流電壓的模擬量小信號輸出
提供通信鏈路保持功能，可按照試驗需要在試驗結束后繼續輸出“額定值”或“零值”
提供1個MMS報文站控層電網口，可讀取智能IED設備定值等配置信息
具備MMS定值讀寫功能，可讀寫智能IED設備定值等配置信息

產品參數

供電電源	交流電源	220V ， 50Hz
供電電源	直流電源	110V/220V
以太網通訊接口	型號	10/100Base-Tx
	端口數量	2 個
	接口類型	RJ45
光纖網絡接口	型號	100Base-FX/ 1000Base-FX
	端口數量	6 對
	接口類型	ST
	狀態指示燈	LED 綠 ( 點亮 ) 表示有效連接， LED 黃 ( 閃爍 ) 表示有數據交換
FT3 光纖串口	采用標準	IEC60044-7/8
	端口數量	6 個發送口， 1 個接收口
	接口類型	ST
	狀態指示	綠燈閃爍表示有數據
同步接口	GPS 光同步口	可接入 1 路 IRIG-B 或 PPM 對時信號，對時誤差小于± 1μs
	接口類型	ST
	狀態指示	同步后以 1 次 / 秒的速度閃爍
開關量輸出	數量	4 對
	類型	空節點不分極性
	輸出容量	250V(AC/DC)/0.5A ，
	繼電器動作時間	<3ms
	狀態指示	綠燈亮表示輸出；
開關量輸入	數量	8 對
	類型	自動識別空節點 20~250V(DC) 極性
	采樣頻率	10kHz
	時間分辨率	100μs
	防抖動時間	0~25ms
	計時誤差	± 0.1ms(0.001s~1s) ，± 0.01%(1s~1.5x105s)
	最大計時時間	1.5x105s
模擬量小信號輸出	通道數量	12 路
	電壓范圍	± 10V
	最大電流	1mA
	精度	0.1%
	頻率	正弦信號 10~250Hz ，暫態信號 DC~10.0kHz
