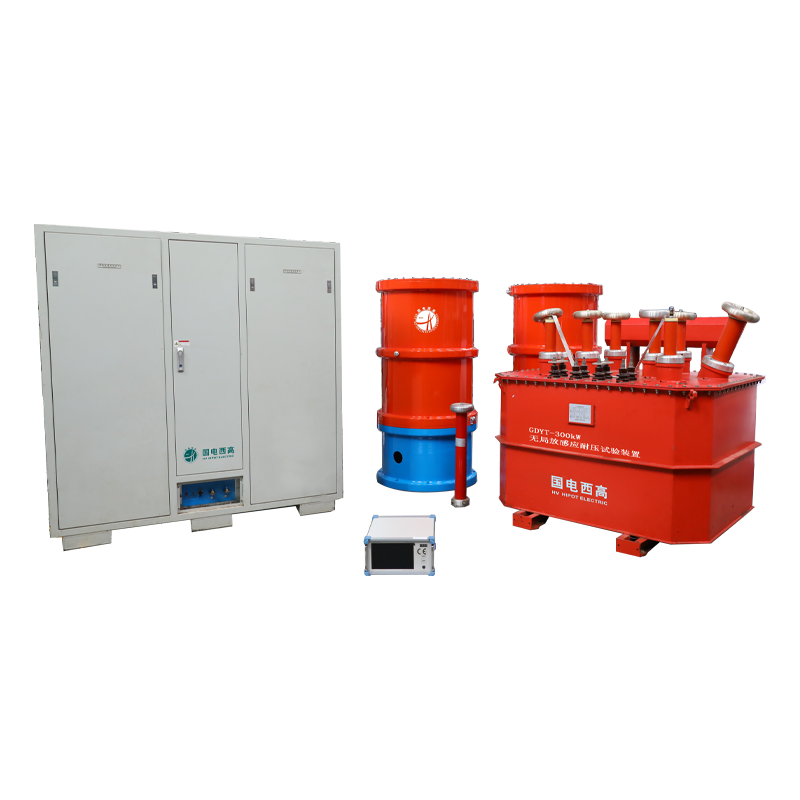

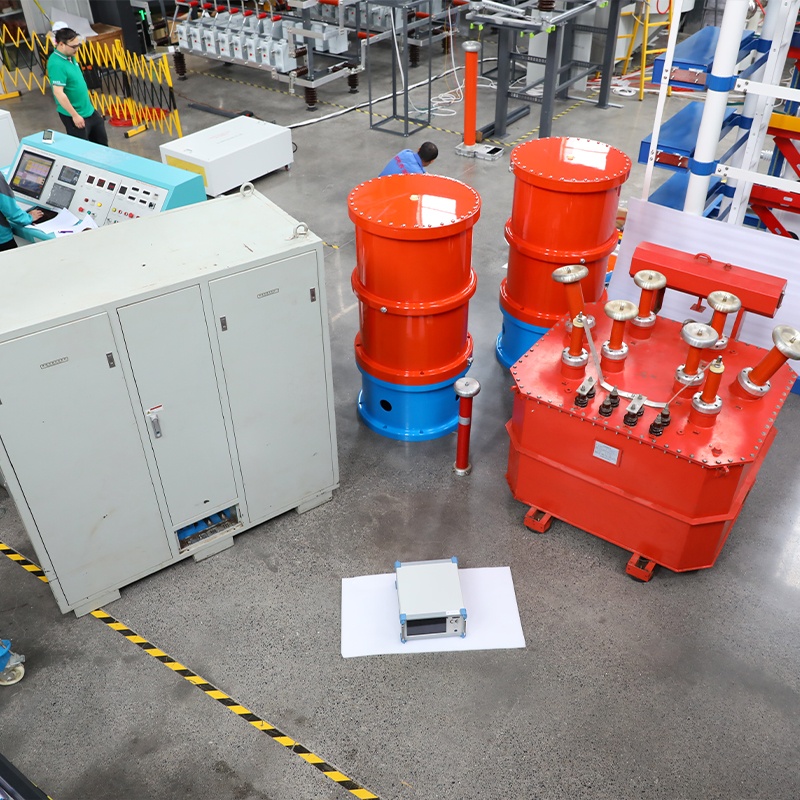

GDYT-300kW 無局放感應耐壓試驗裝置采用正弦波高保真線性功率放大變頻電源，達到無局放要求，變頻電源輸出波形為純正正弦波，可滿足220kV/240MVA及以下電壓等級容量的電力變壓器的局部放電、感應耐壓試驗的需求。
|
GDYT-300kW無局放耐壓試驗裝置 |
||||
|
序號 |
分類 |
名稱 |
規格 |
數量 |
|
1 |
無局放 |
無局放變頻電源主體 |
300kW |
1臺 |
|

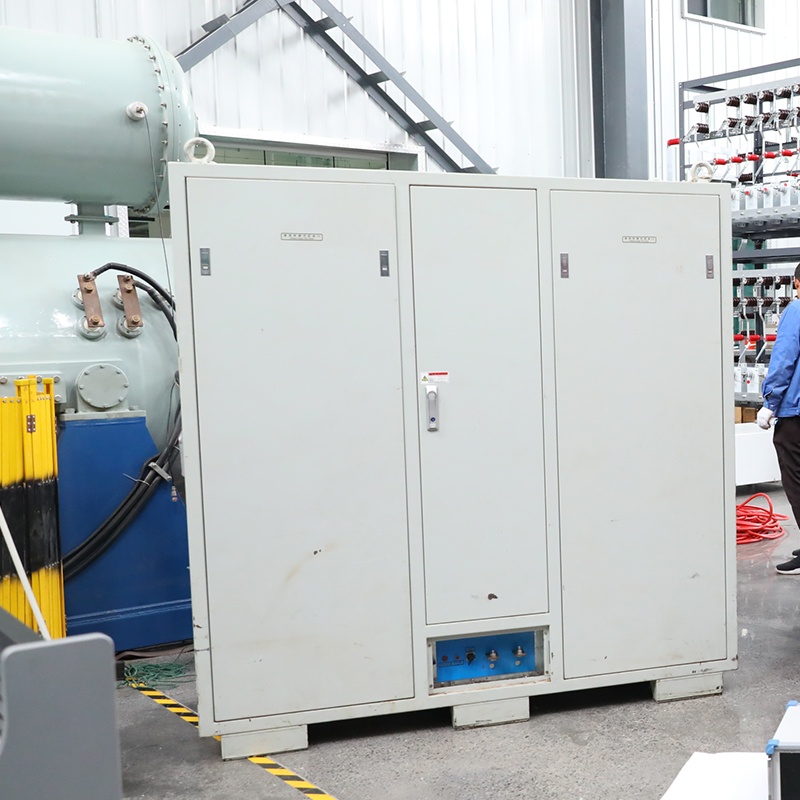

變頻電源 |
智能變頻電源控制箱 |
|
1臺 |
|
|
|
變頻電源控制光纖 |
20m變頻控制（含光電轉換器） |
1根 |
|
|
|
高壓測量光纖 |
20m高壓測量（含光電轉換器） |
1根 |
|
|
|
同步電源連接線 |
20m |
1根 |
|
|
|
高壓測量終端 |
分壓器輸出電信號轉換為光信號傳輸至變頻電源控制箱測量 |
1套 |
|
|
2 |

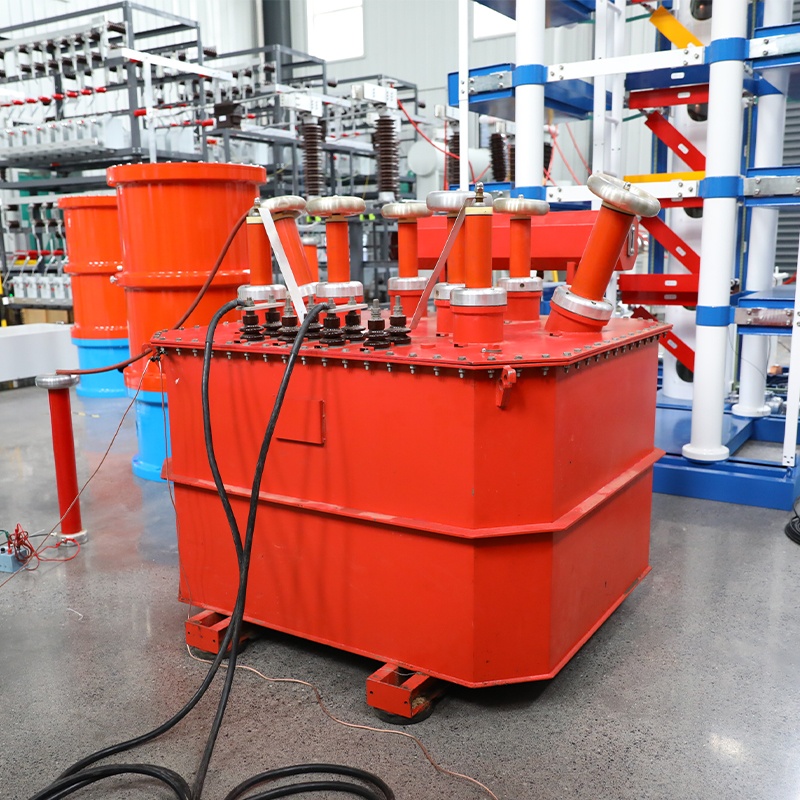

無局放勵磁變壓器 |
無局放勵磁變壓器 |
300kVA/2×10/35kV/2×300/350/400 |
1臺 |
|
高壓串并聯連接線 |
|
1套 |
||
|
5 |

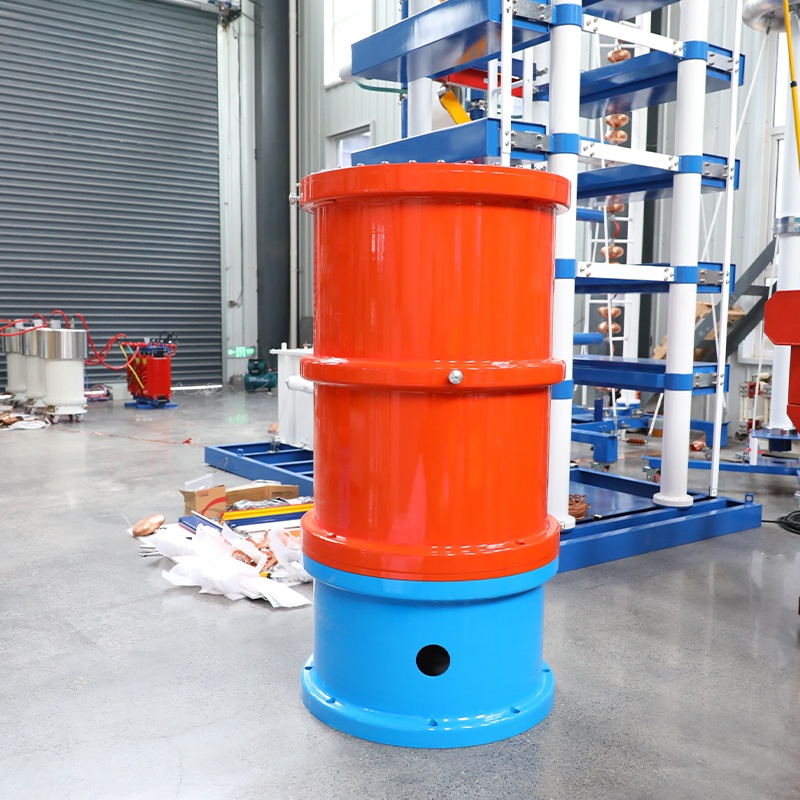

無局放補償電容器 |
無局放補償電容器 |
500kVA/35kV/25kV；8A（6H）、12A（3H）、20A（1H） |
4節 |
|
6 |
無局放 |
無局放電容分壓器 |
100kV/300pF |
1套 |
|
電容分壓器（局放試驗用） |
屏蔽測量線 |
15m |
2根 |
|
|
|
鋁合金包裝箱 |
無局放分壓器及均壓環用 |
1套 |
|
|
7 |
多功能峰值電壓表 |
|
|
1只 |
|
8 |
均壓罩（變壓器局放試驗用） |
110kV高壓套管防暈用 |
110kV |
3只 |
|
220kV高壓套管防暈用 |
220kV |
3只 |
||
|
包裝箱 |
|
2只 |
||
|
9 |
輸入、輸出電纜 |
變頻電源輸入電纜 |
截面95mm2（每根長度50m） |
3根 |
|
變頻電源輸出電纜 |
截面120mm2（每根長度10m） |
2根 |
||
|
勵磁變輸出線 |
20kV高壓硅膠線6mm2（每根長度20+30m） |
2+1根 |
||
|
黑色帶皮導線10mm2 (每根長度20+30m) |
2+2根 |
|||
|
10 |
各部件其它連接線及光纖 |
變頻電源控制光纖 |
20m |
1根 |
|
變頻電源高壓測量光纖 |
20m |
1根 |
||
|
接地扁銅線 |
截面10mm2，10米/根 |
4根 |
||
|
高壓防暈導線 |
10m+5m |
1+2根 |
||
|
11 |
其它備品及工具 |
變頻電源專用工具 |
功放板抽取工具 |
1套 |
|
裝配工具 |
均壓環安裝 |
1套 |
||
|
運輸捆綁器 |
變頻電源等大件設備運輸用 |
1套 |
||
|
起重吊具 |
大件設備起吊用 |
1套 |
||
|
12 |
其它配件 |
電纜線盤帶輪子 |
|
3只 |
|
電抗器絕緣底座 |
|
1套 |
||
12)變頻電源容量：300kW（推挽線性放大式）
