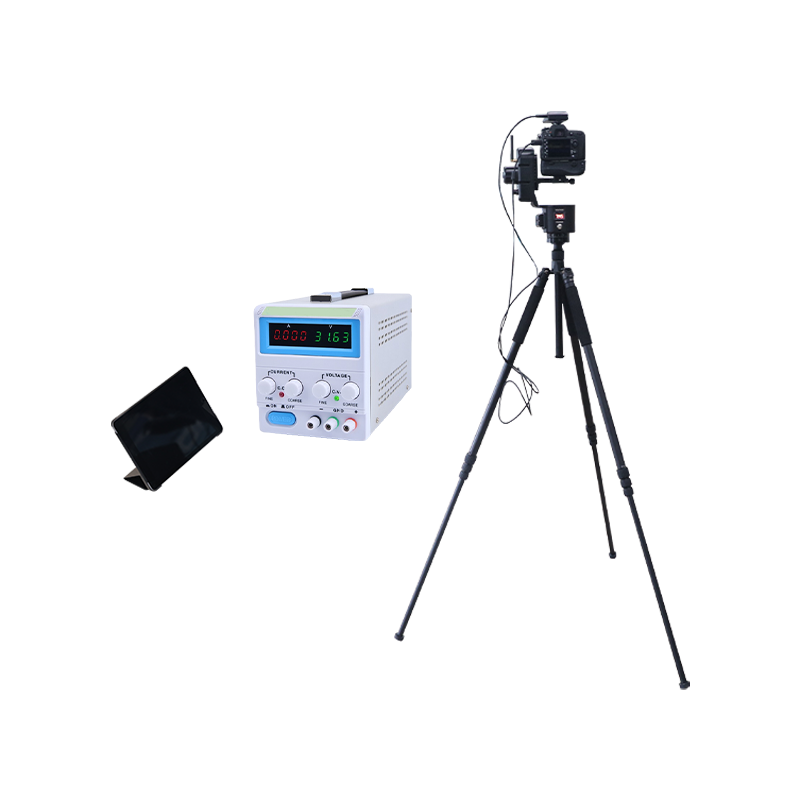

便攜式EL測試儀用于檢測光伏電池組件的隱裂、碎片、虛焊、黑片、斷柵及混檔等各類缺陷。光伏電池的內部缺陷嚴重影響光伏電池板的使用壽命和長期發電效率，甚至會引起現場火災，有缺陷的光伏電池組件會對業主方造成嚴重的經濟損失。為了滿足電站EL現場測試的需要，本公司開發了便攜式EL檢測設備，產品方便攜帶，易于安裝，可在各類復雜現場條件下進行測試，快速診斷光伏組件的 EL 缺陷。給光伏電站安裝、運行維護及電站質量評估提供了重要依據。
|
系統 |
名稱 |
規格 |
|
成像模塊 |
相機分辨率 |
1600萬像素、分辨率：4928×3264 |
|
紅外鏡頭 |
ZS30M |
|
|
感光芯片 |
COMS |
|
|
芯片尺寸 |
23.5*15.6 mm |
|
|
紅外芯片 |
常規級ZS30S |
|
|
最高測試精度 |
1mm/pixel |
|
|
濾光波段 |
可屏蔽燈光、月光、星光等 |
|
|
成像時間 |
0.1s~30s 根據圖像效果可調 |
|
|
ISO感光度 |
ISO100~6400 根據圖像效果可調 |
|
|
相機顯示屏 |
3英寸高清92萬像素液晶旋轉屏 3：2 |
|
|
對焦模式 |
全自動11點平面對焦，支持弱光，斜面，暗光等環境下全自動對焦 |
|
|
控制方式 |
專用軟件/遙控器 |
|
|
軟件系統 |
WUSB管理軟件（Usb版） |
軟件功能： |
|
Δ連接方式：高速傳輸USB數據線 |
||
|
Δ軟件分為權限操作、Δ權限密碼、Δ數據統計、Δ相機參數、Δ圖像處理（圖像矯正，Δ鏡頭矯正，Δ圖像裁圖）、Δ條碼錄入、Δ日期分類、Δ缺陷分類、Δ命名保存、Δ圖片水印、Δ缺陷標記、Δ定量分析、Δ一鍵生成檢測報告、Δ數據導出、Δ數據日志等 |
||
|
數據保存 |
1：保存相機儲存卡 |
|
|
2：電腦文件管理器（保存路徑可自定義） |
||
|
EL電源 |
線性恒流EL電源 |
功能介紹： |
|
模塊 |
Δ外接供電：AC 220V |
|
|
|
Δ電壓：0~100V 精度±1% |
|
|
|
Δ電流：0~10A 精度±1% |
|
|
|
Δ保護功能：短路保護、逆電流保護、漏電保護、欠壓保護、過熱等。 |
|
|
|
Δ上電輸出特性：兼容高低電流切換測試 |
|
|
|
Δ上電輸出記憶功能 |
|
|
|
Δ重量:＜2KG |
|
|
支架系統 |
檢測支架 |
輕便、可伸縮、1.3M |
|
整機 |
拉桿箱 |
尺寸：560mm*435mm*262mm |
|
重量：8KG |
||
|
環境溫度 |
-30C°~ 50C° |
|
