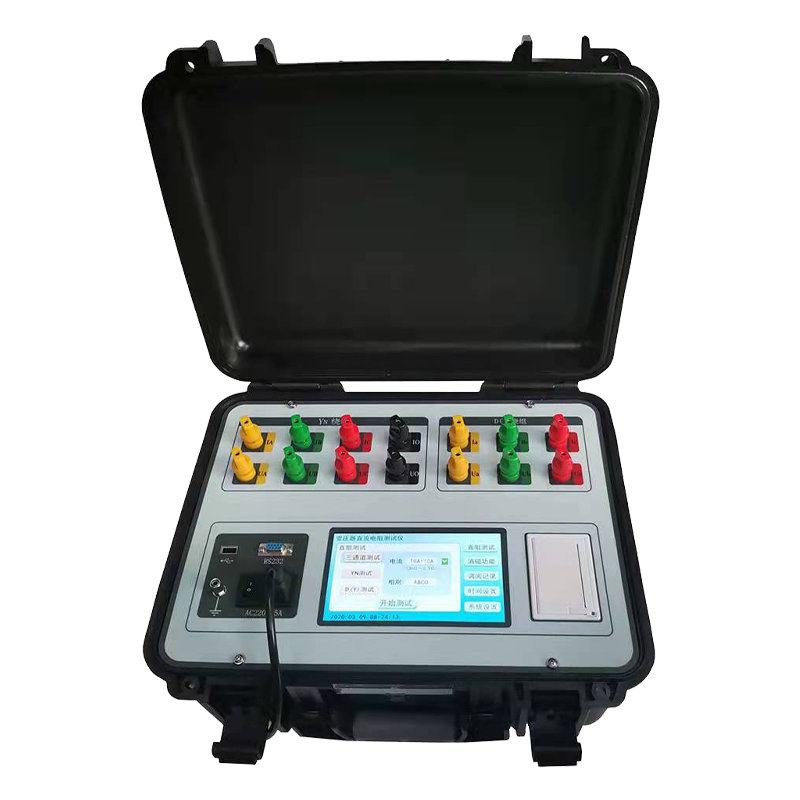

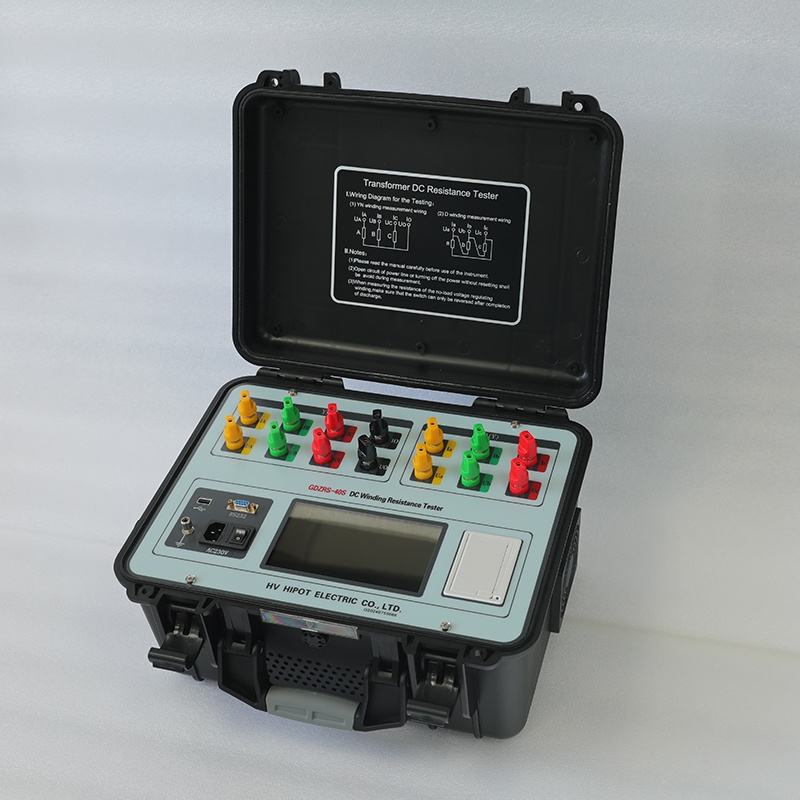

Name: GDZRS-40S三相直流電阻測試儀
Brand: 武漢國電西高電氣有限公司

技術特點
產品參數
產品圖集
客戶案例

變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。GDZRS-40S三相直流電阻測試儀集三相同測試、助磁功能、消磁功能于一體的大型電力變壓器直流電阻的快速測試儀。該儀器是實現了三相同時加電，獨立電流采樣、電壓采樣，同時測量并顯示三相電阻值和三相不平衡率的功能，大大縮短了變壓器直流電阻的測試時間，解決了電力變壓器各分接繞組直流電阻測試耗時長的問題。

特點

1：本儀器可根據被測試品選擇相應的輸出電流值進行測試，主要適應于測量變壓器、互感器等感性電阻。
2：對于五柱鐵心和低壓繞組為三角形連接的大型變壓器，儀器可采用高低壓串激磁的方法進行測試，儀器內部自動連結繞組的助磁回路，可快速準確測試低壓繞組的直流電阻。
3：本儀器設有三通道測試功能，以應對星型接法繞組一次接線完成三相直阻測量，自動計算三相不平衡率，極大節省測量時間提高工作效率。也可以采用逐相測試功能，針對YN、D（Y）連接方式的變壓器進行逐相測試直至測試完成。
4：根據被測試品繞組材質可設置繞組材料，選擇銅或鋁，用于區分不同材質的折算溫度系數。
6：儀器內設有變壓器YN繞組中性點引出線電阻的檢測功能，可讓三通道測試數據更接近單相測試值。
7：具有完善的保護電路及音響放電報警，放電指示清晰，減少誤操作。
8：儀器采用7寸彩色觸摸屏，界面顯示清晰美觀，并可實時顯示測試數據。
9：儀器可選配中文、英文兩版操作界面，可根據客戶要求配置。
10：具有RS232通訊接口，配合上位機操控軟件，可將測試數據傳輸到后臺。
11：具有USB接口，可以將測試數據轉存到U盤。
12：本儀器內置日歷時鐘、可存儲、調閱、打印100組測試數據功能。
13：參數設置更加完善，可以設置變壓器的測試繞組、分接位置、測試相別、試品溫度、折算溫度等。

產品參數

輸出電流	三相測試：	20A+20A；
		10A+10A；
		5A+5A；
		1A+1A；
		200mA+200mA；
		20mA+20mA；
	單相測試：	40A；
		20A；
		10A；
		5A；
		1A；
		200mA；
		20mA；
量程范圍	三相測試：	20A+20A：0.5mΩ～0.3Ω；
		10A+10A：1mΩ～0.6Ω；
		5A+5A：2mΩ～1.2Ω；
		1A+1A：10mΩ～6Ω；
		200mA+200mA：100mΩ～30Ω；
		20mA+20mA：10Ω～200Ω；
	單相測試：	40A：0.25mΩ～0.5Ω；
		20A：0.5mΩ～1Ω；
		10A：1mΩ～2Ω；
		5A：2mΩ～4Ω；
		1A：10mΩ～20Ω；
		200mA：100mΩ～100Ω；
		20mA：10Ω～20KΩ；
精確度：	±(0.2%+2個字)；
最小分辨率：	0.1μΩ；
工作溫度：	-10～40℃；
環境濕度：	≤80%RH，無結露；
工作電源：	AC220V±10%，50Hz±1Hz；
儀器體積：	長428mm寬350mm高230mm；
儀器凈重：	12.8kg
