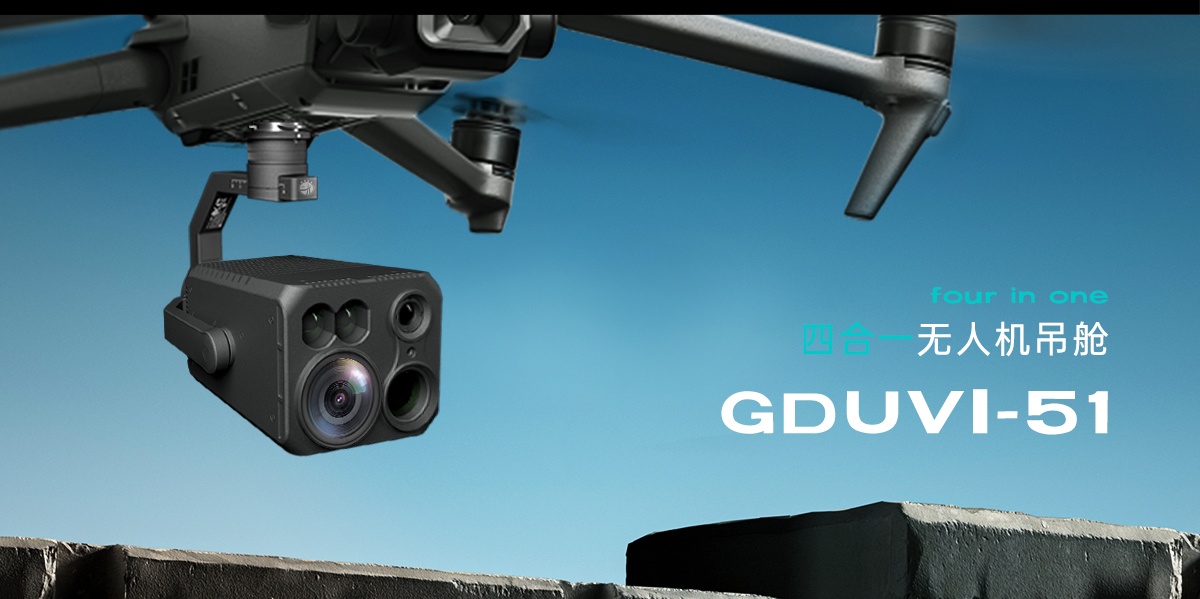

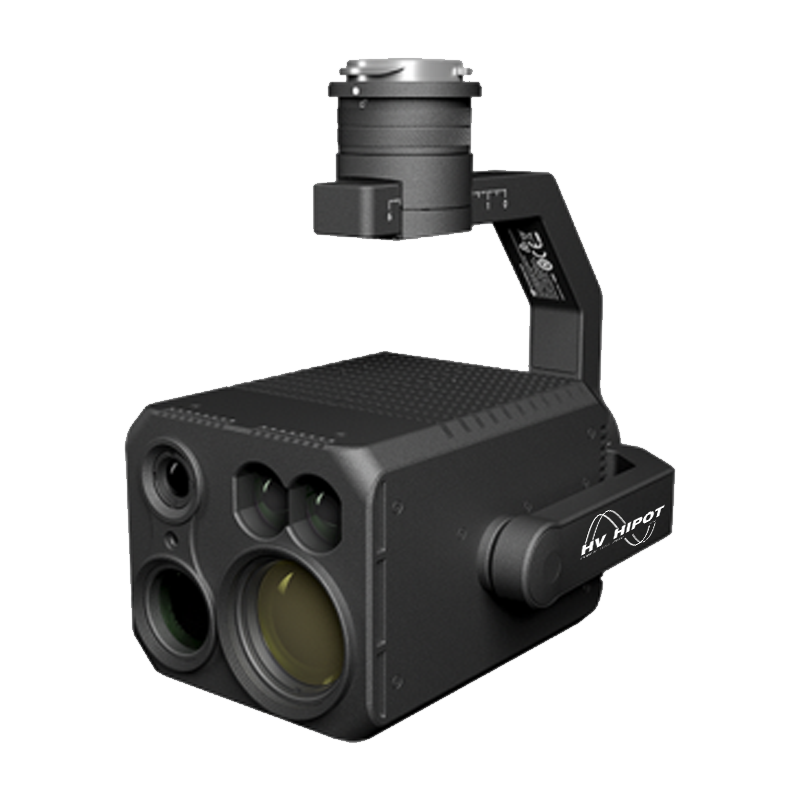

Name: GDUVI-51紫外四合一無人機吊艙
Brand: 武漢國電西高電氣有限公司

隨著輸電高壓等級的不斷提高，輸電線路的巡線作業對維護區域電網的安全、穩定、高效運行越來越重要，也是電網運行的當務之急。傳統的人工巡線方法，所花時間長、人力成本高、困難大，某些線路區域和某些巡檢項目人工巡查方法目前還難以完成。利用空中飛行器進行智能巡檢可以有效提高輸電線路的巡檢效能。根據國家電網公司企業標準 Q/GDW 11387-2015 《架空輸電線路直升機巡檢作業規范》要求：對導線、絕緣子和金具等部件進行電暈檢測并記錄相關信息。

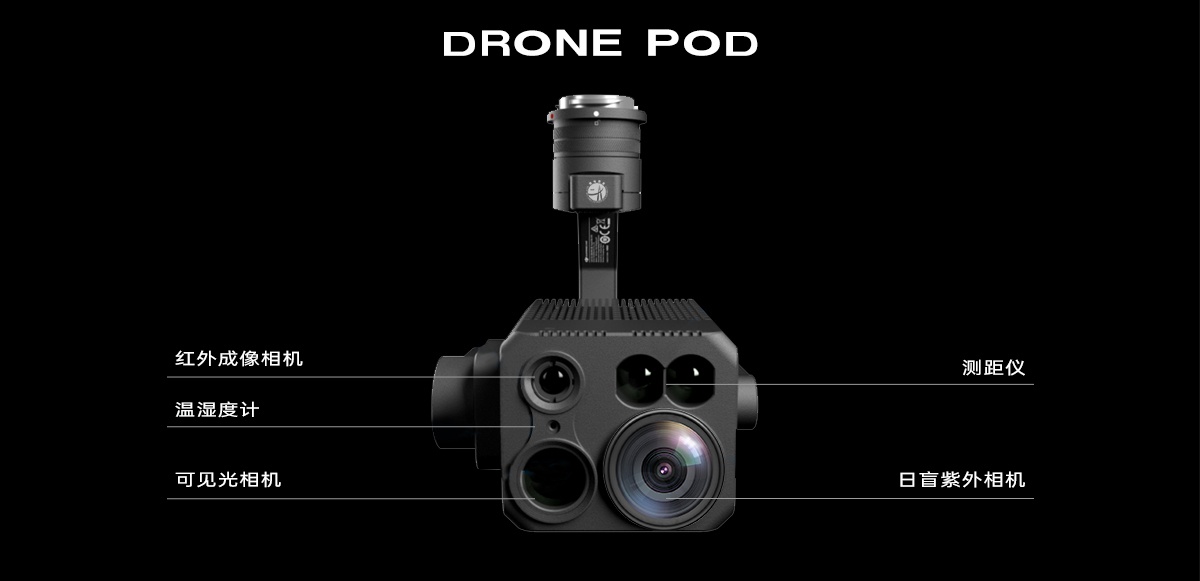

GDUVI-51 紫外四合一無人機吊艙攜帶一個盲日紫外傳感器、一個紅外熱成像相機、一個可見光相機及一個ToF激光測距儀傳感器。其紫外傳感器可檢測到局部放電、野火及其他紫外源頭。我司的高靈敏度日盲紫外相機，實現高精度（15%以內誤差）局部放電量化檢測，輸出一致性光子計數值，便于缺陷等級判定和規范化執行；配合800萬像素可見光相機進行缺陷位置標注。全局測溫紅外相機，完成設備溫度精準測量。

功能特點

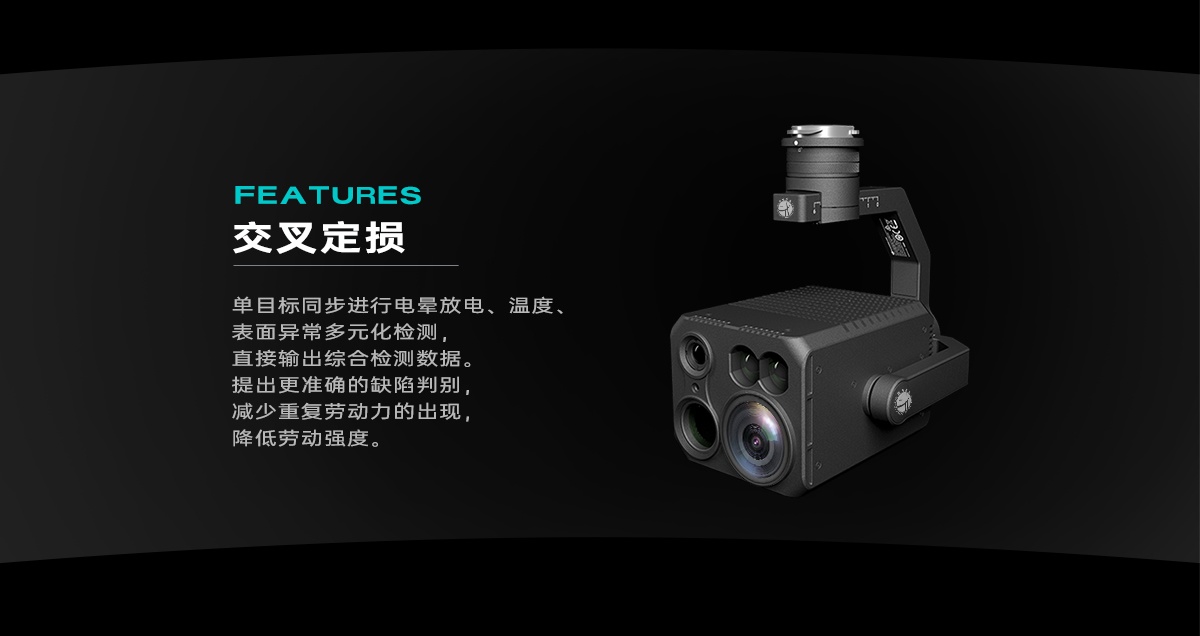

交叉定損：
單目標同步進行電暈放電、溫度、表面異常多元化檢測，直接輸出綜合檢測數據。提出更準確的缺陷判別，減少重復勞動力的出現，降低勞動強度。
同屏雙檢：

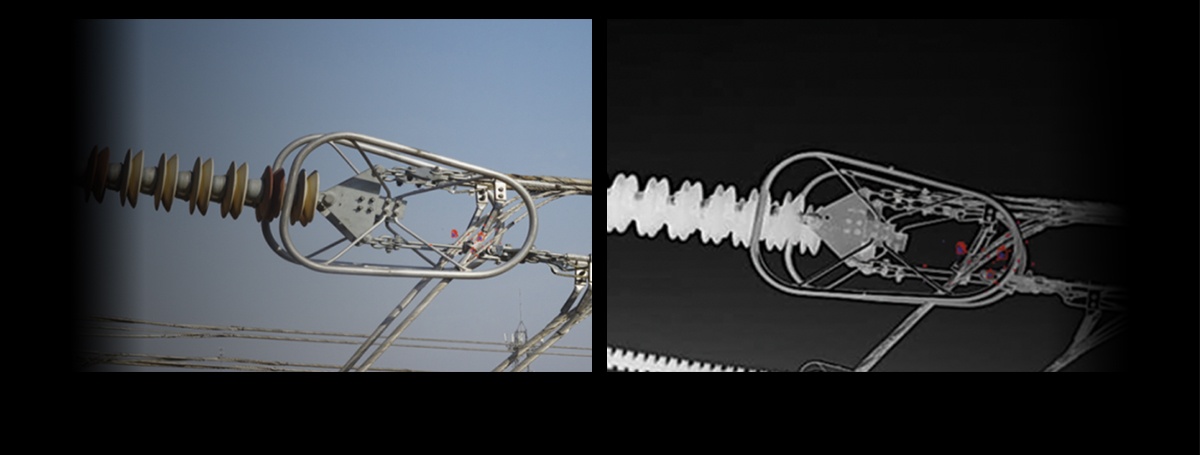

實時完成紫外與紅外融合、紫外與可見光融視頻流的同步顯示，直接輸出綜合性診斷結果，為檢修工作提供判定依據。
UV + IR : 同時顯示紫外及紅外視頻流；
UV + EO: 同時顯示紫外及可見光視頻流；
UV: 僅顯示紫外視頻流。

溫度過濾：
紅外熱像儀可以過濾可視化的溫度

功能選項		參數說明
日盲紫外相機	日盲特性	全日盲
	波長范圍	240-280nm
	紫外口經	≥20mm
	最小靈敏度	3x10^-18 w/cm²
	視場角	17.5°×14°
	探測器壽命	無衰減
	分辨率	720×576
全局測溫紅外相機	分辨率	640×512
	視場角	47.1°× 38.5°
	波長范圍	8μm-14μm
	空間分辨率	1.364mrad
	焦距	8.8mm
	像元間距	12μm
	噪聲等效溫差	≤50mK @ f/1.0 25℃
	測溫范圍	-20℃ - 150℃
ToF激光測距儀	探測距離	45m
ToF激光測距儀	波長	850nm
變焦可見光相機	分辨率	3264×2448
	有效像素	800萬
	視場角	9°-52°
	光學變焦	10倍
	傳感器大小	1/3 英寸
	像素大小	1.5μm
其他參數	重量	≤900g
	功耗	16W
	防護等級	IP45
	算力	3.5T
	云臺	DJI X-Port
	溫濕度計	內置
