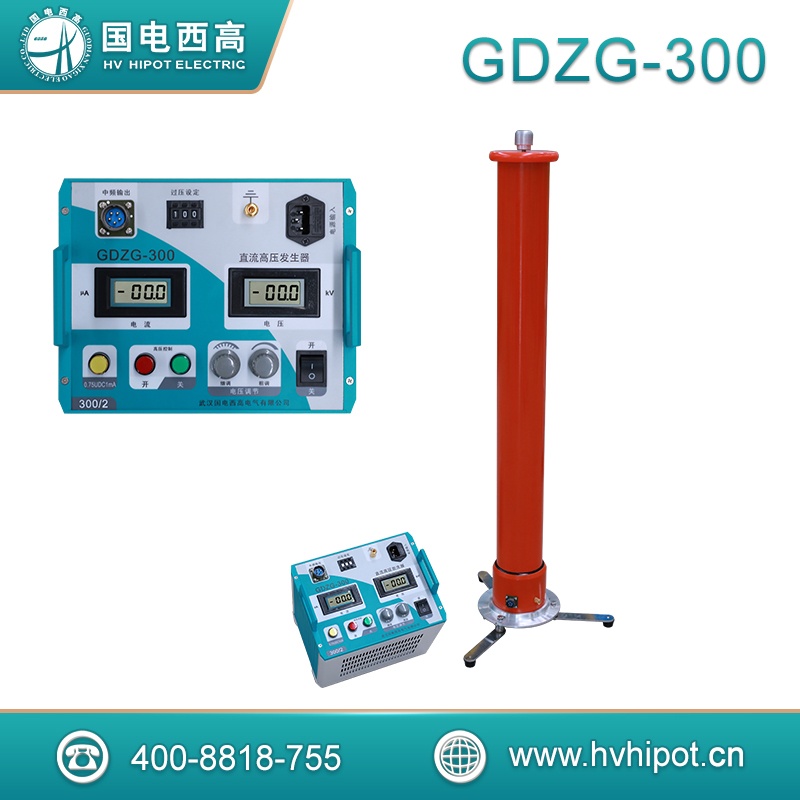

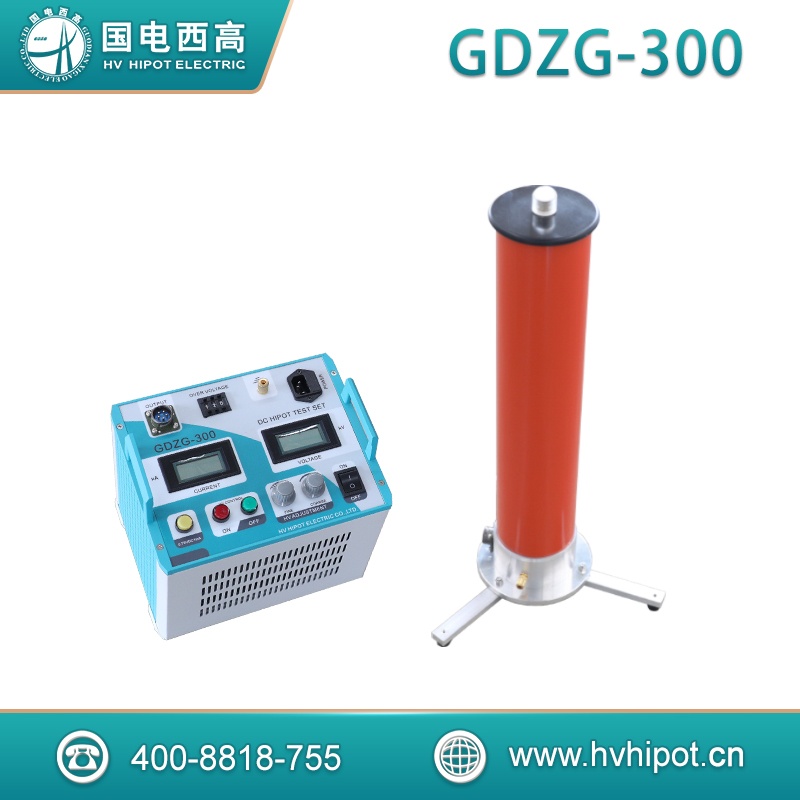

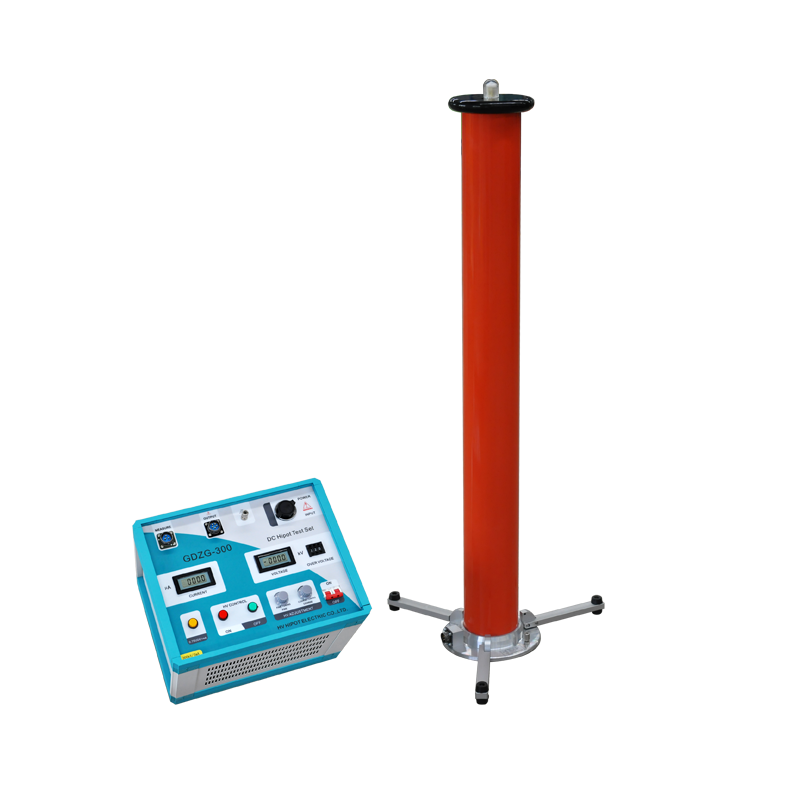

Name: GDZG-300系列直流高壓發生器
Brand: 武漢國電西高電氣有限公司

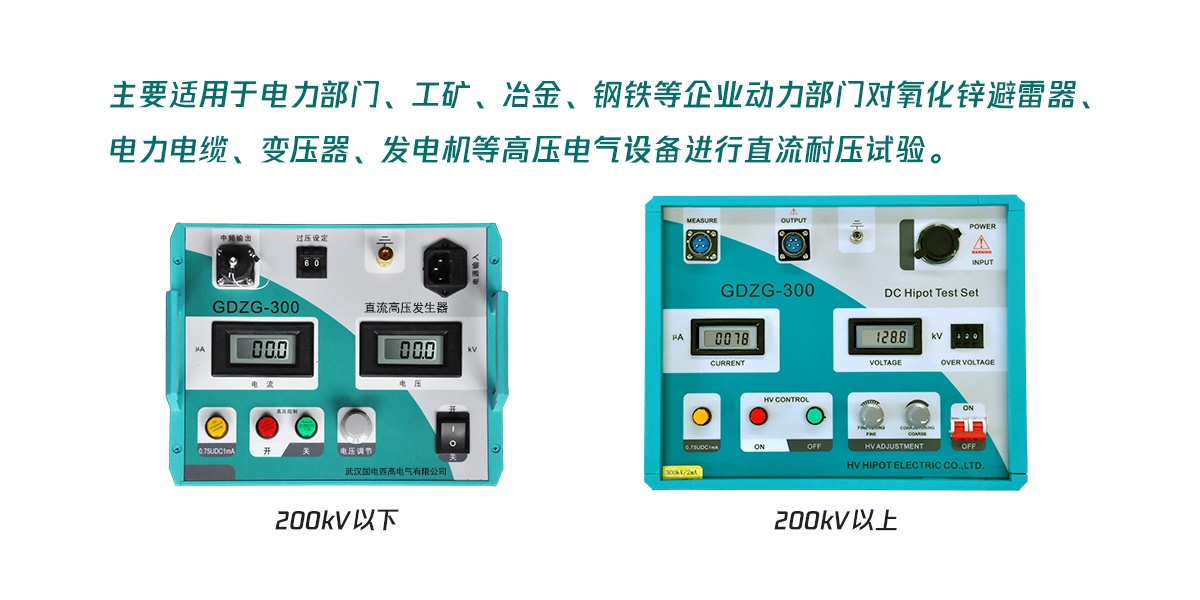

· 主要適用于電力、工礦、冶金以及鋼鐵等企業對其氧化鋅避雷器、電力電纜、變壓器以及發電機等高壓電氣設備進行直流耐壓試驗

· 采用高頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件

· 采用電壓負反饋，輸出電壓穩定度高，紋波系數小≤1%

· 全量程平滑調壓，電壓調節細度好調節精度≤0.5%，穩定度≤1%，電壓電流誤差1%（讀數±0.2kV），電流誤差±1個字

· 升壓電位器零起升壓

產品特點：

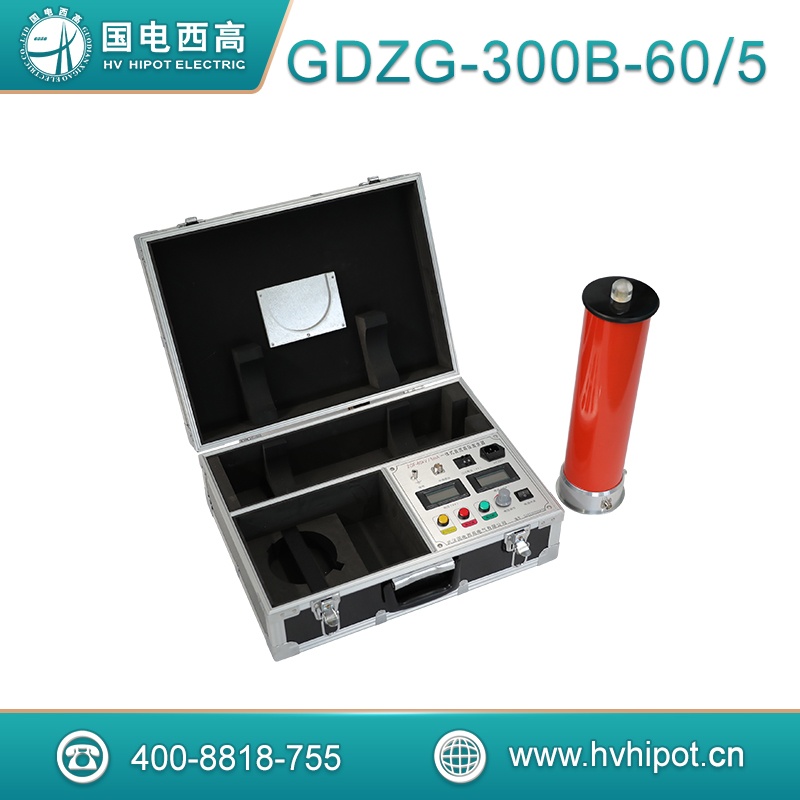

直流高壓發生器-- 一體機：

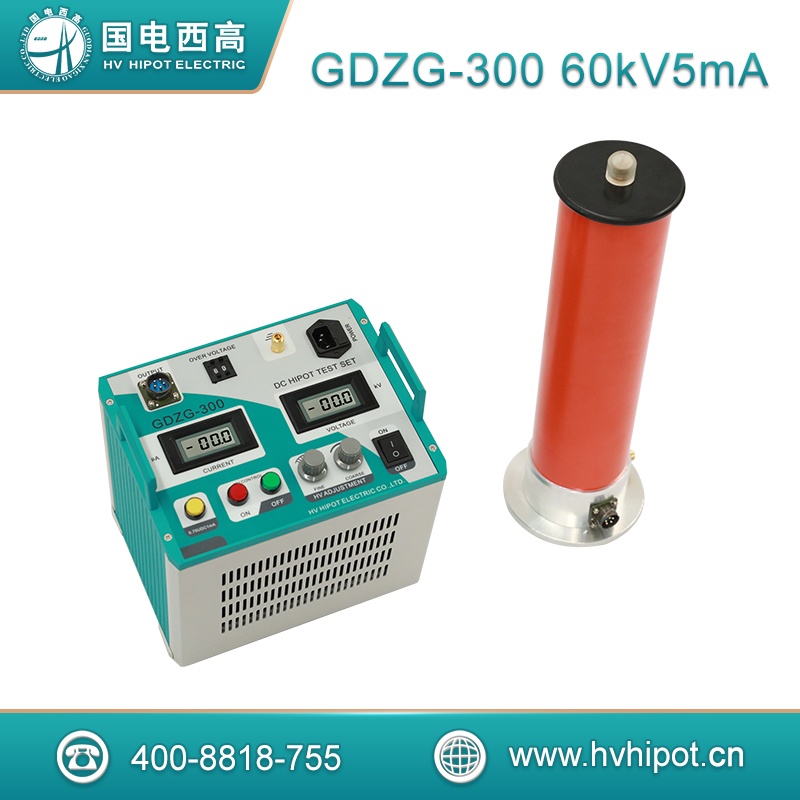

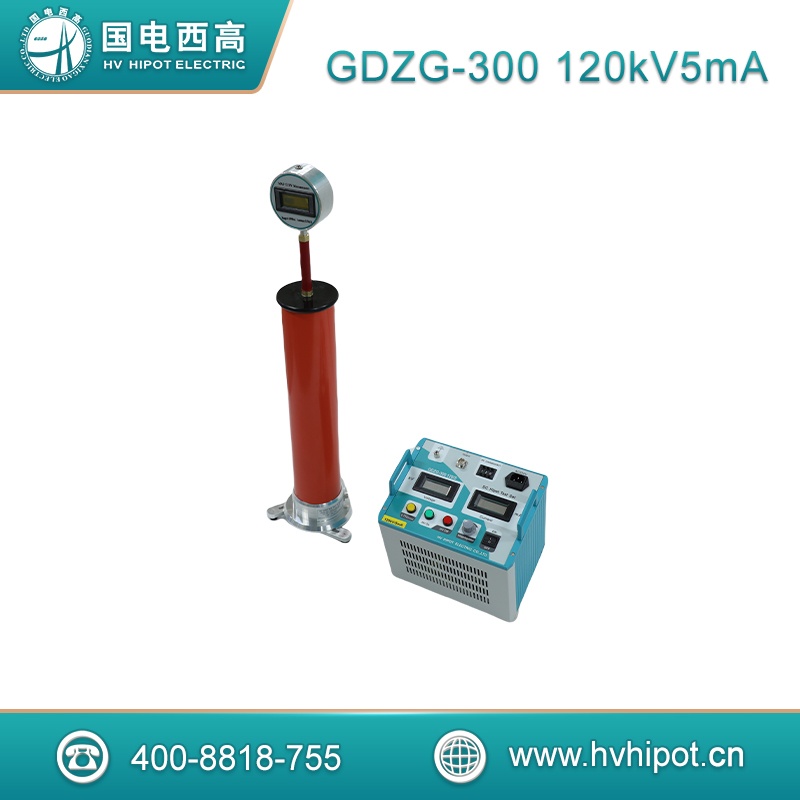

規格技術參數	40/3	60/2	60/3	60/5	80/2	100/2	120/2	120/5
額定電壓（kV）	40	60	60	60	80	100	120	120
額定電流（mA）	3	2	3	5	2	2	2	5
額定功率（W）	120	120	180	300	160	200	240	600
機箱重量（kg）	7	2	2	4.5	2	3	3	4.5
倍壓重量（kg）	一體	2.5	3	3.8	2.5	4	4	4.5
倍壓高度（mm）	一體	400	400	500	400	500	500	500
電壓測量精度	數顯表±（1.0%讀數±2個字）
電流測量精度	數顯表±（1.0%讀數±2個字）
波紋系數	≤1%
電壓穩定度	隨機波動，電源電壓變化±10%時≤1%
過載能力	空載電壓可超出額定電壓10%使用十分鐘最大充電電流為1.5倍額定電流
電源	單相交流50Hz 220V±10%
工作方式	間斷使用
工作方式	一次連續時間最長為30分鐘
工作環境	溫度：-10～40℃
	相對濕度：室溫為25℃時不大于85%（無凝露）
	海拔高度：1500米以下
帶電容負荷能力	被試品電容量無限制
帶電容負荷能力	可用1.5倍的額定電流充電
結構特點	環氧玻璃鋼電氣絕緣倍壓筒
結構特點	空氣絕緣、無泄漏之慮
操作箱特點	高精度0.75UDC1mA單觸按鈕（精度≤1.0%）最適合氧化鋅避雷器試驗
	過壓保護采用撥置，一目了然
	機箱倍壓放置一個鋁合金箱，整機一手可提

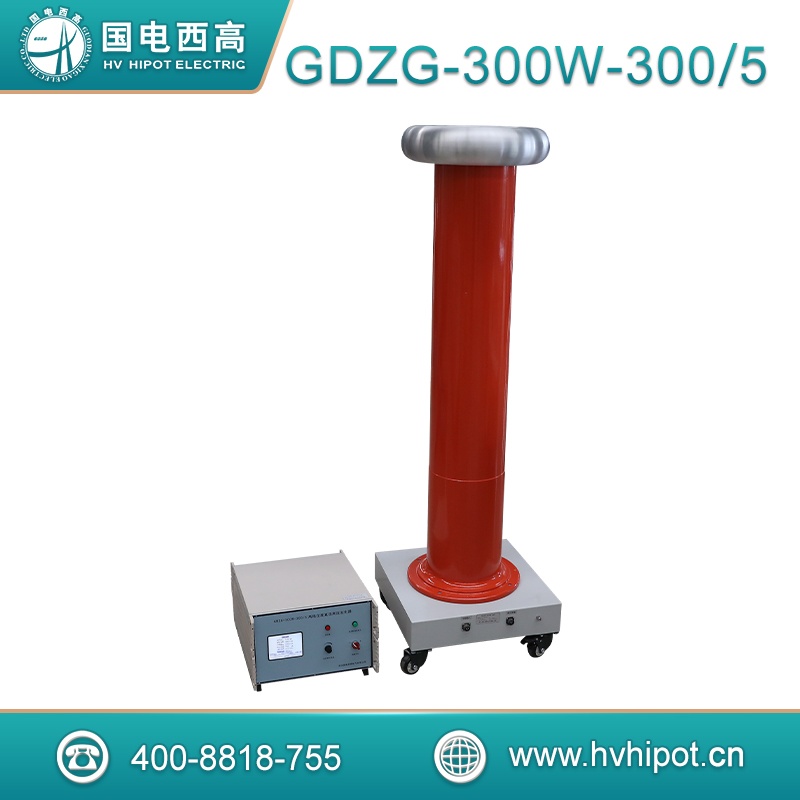

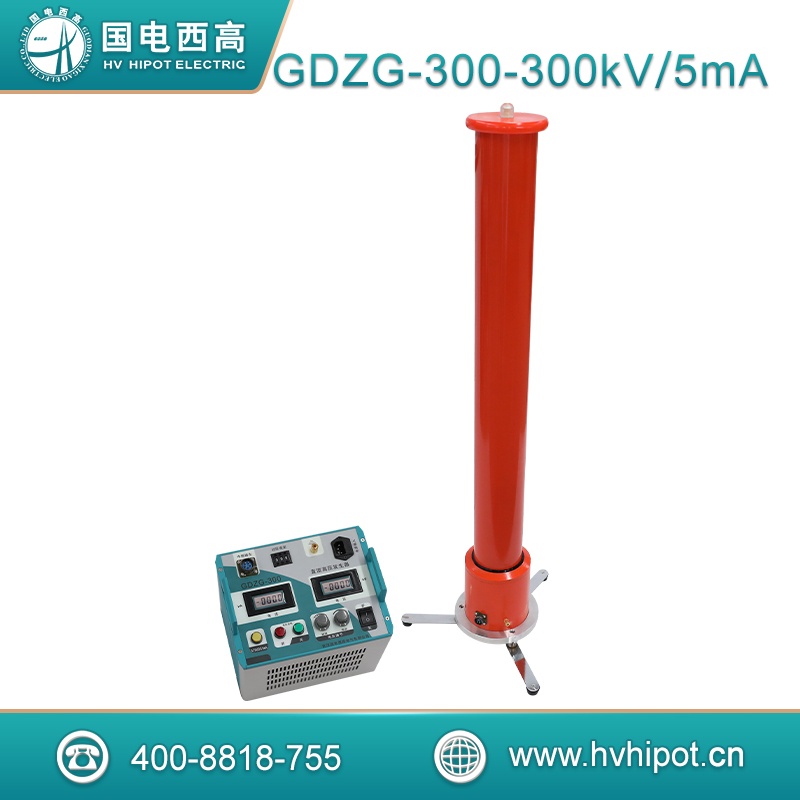

直流高壓發生器 -分體機：

規格技術參數	200/2	200/5	250/3	300/2	300/5	400/3	400/5	其它等級
額定電壓（kV）	200	200	250	300	300	400	400	500～1000kV等合同定做
額定電流（mA）	2	5	3	2	5	3	5
額定功率（W）	400	1000	750	600	1500	1200	2000
機箱重量（kg）	4.5	4.5	4.5	5.5	5.5	5.5	5.8
倍壓重量（kg）	7.9	8.3	9	11	11.5	38	45
倍壓高度（mm）	965	965	1030	1250	1250	1900	1900
電壓測量精度	數顯表±（1.0%讀數±2個字）
電流測量精度	數顯表±（1.0%讀數±2個字）
波紋系數	≤1%
電壓穩定度	隨機波動，電源電壓變化±10%時≤1%
過載能力	空載電壓可超出額定電壓10%使用十分鐘最大充電電流為1.5倍額定電流
電源	單相交流50Hz 220V±10%
工作方式	間斷使用
工作方式	一次連續時間最長為30分鐘
工作環境	溫度：-10～40℃
	相對濕度：室溫為25℃時不大于85%（無凝露）
	海拔高度：1500米以下
帶電容負荷能力	被試品電容量無限制
帶電容負荷能力	可用1.5倍的額定電流充電
結構特點	環氧玻璃鋼電氣絕緣倍壓筒
結構特點	空氣絕緣、無泄漏之慮
操作箱特點	高精度0.75UDC1mA單觸按鈕（精度≤1.0%）最適合氧化鋅避雷器試驗
	過壓保護采用撥置，一目了然
	控制箱小，方便現場
