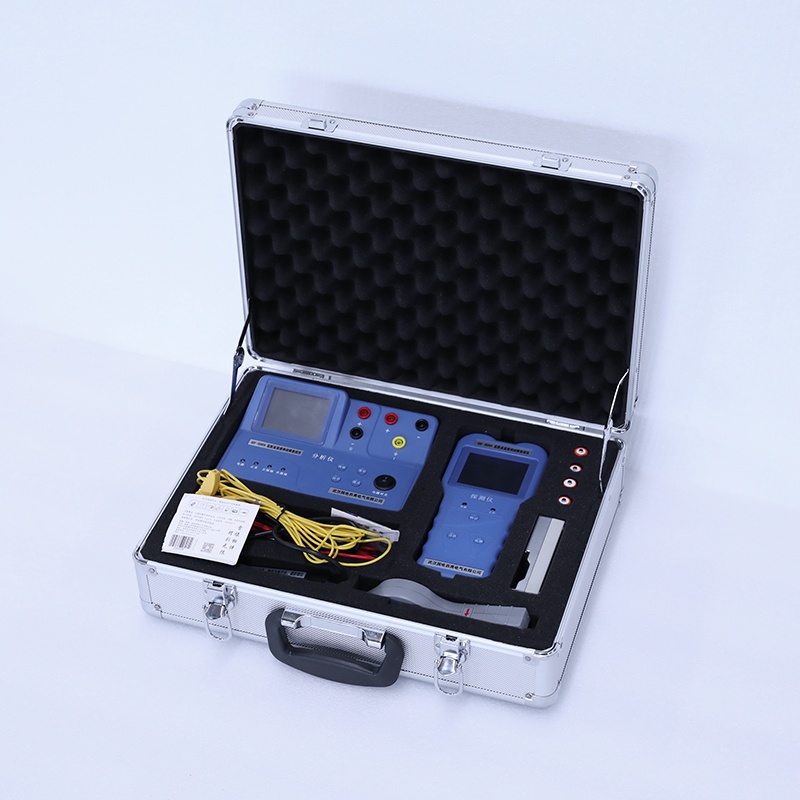

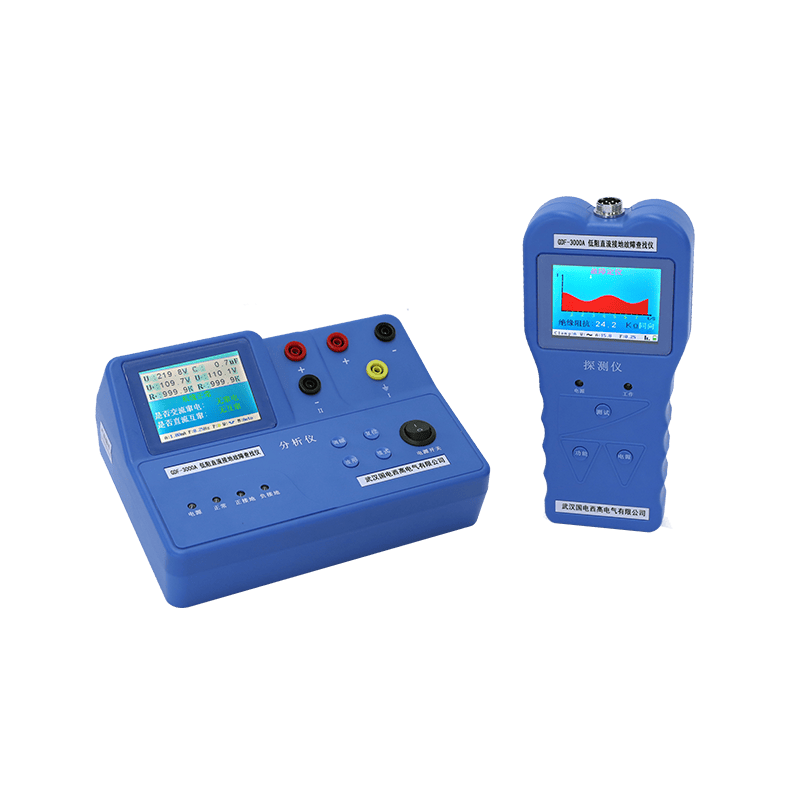

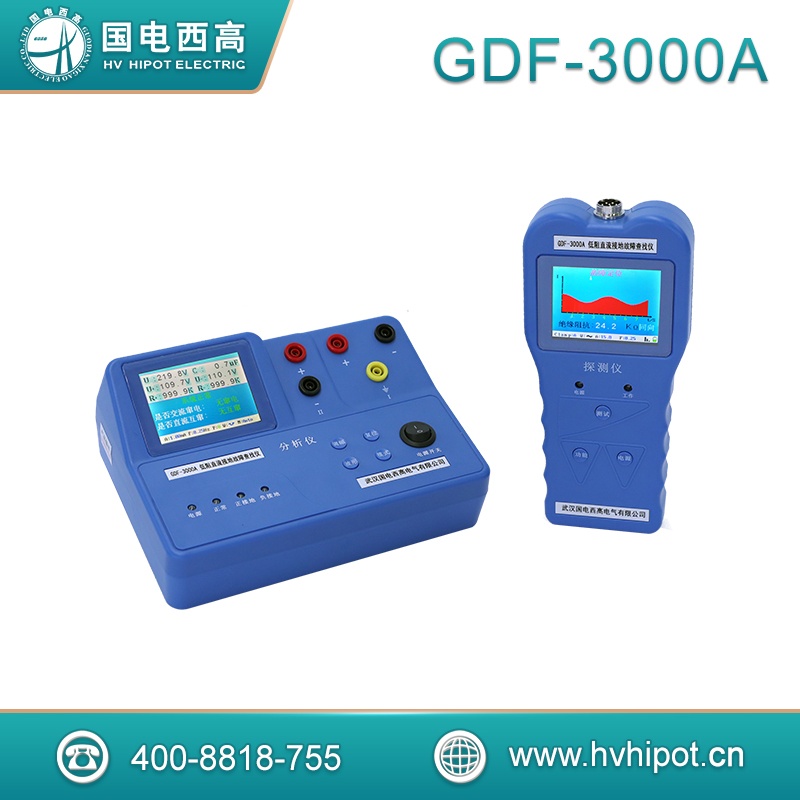

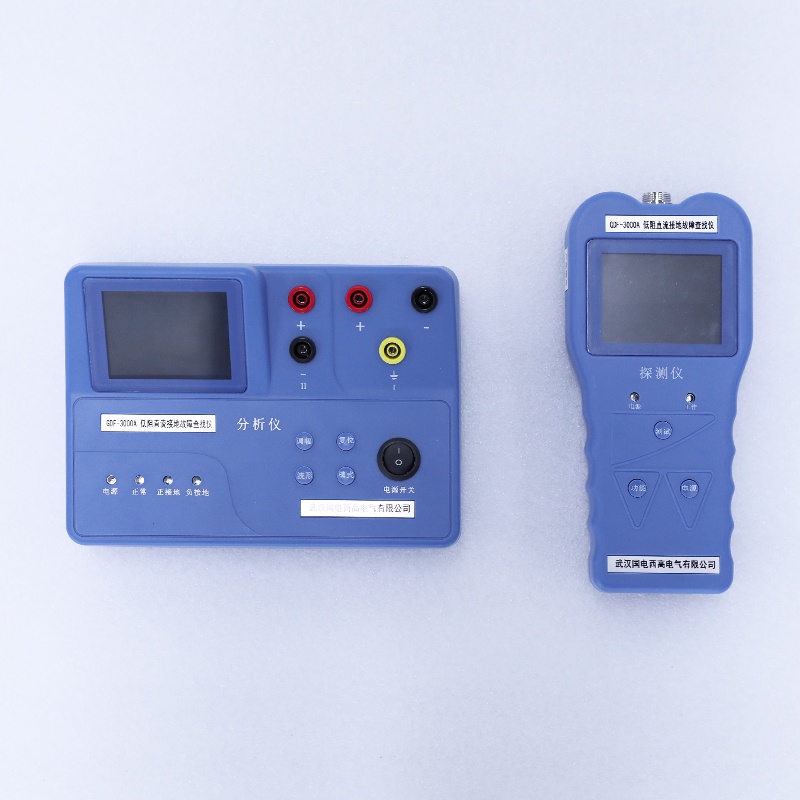

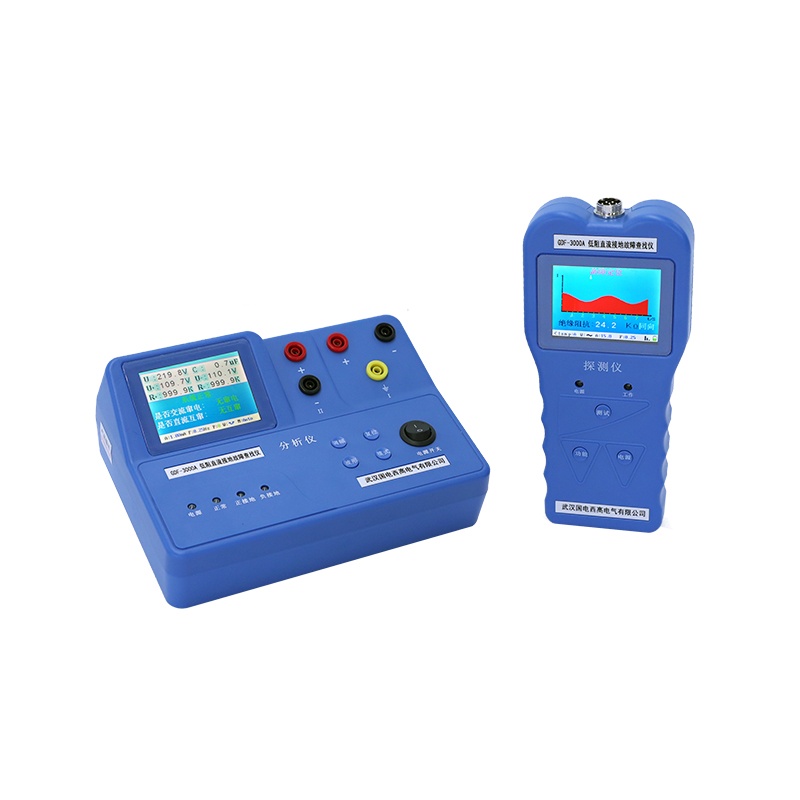

GDF-3000A直流接地故障查找儀采用高精度電流鉗表，利用故障回路中的直流電流差值進行故障查找與定位，將快速FFT變換技術引入到直流故障查找設備中，可以檢測出各電壓等級（24V，48V，110V，220V）直流系統中的各類絕緣故障、直流互竄故障、交流竄電故障。

基于直流電流差值檢測原理的新型直流接地查找儀引入快速FFT變換技術，通過對檢測量幅頻特性的詳細分析平衡了直流接地故障查找安全性與靈敏度方面的矛盾，將直流接地故障技術推向了一個新的高度，具有廣泛的應用前景。

產品參數

分析儀主要技術指標

使用環境
?工作電源：DC22V-300V,
?環境溫度：-20℃—55℃
?相對濕度：0—90%
直流電壓測量
?直流電壓測量范圍:22-300V
?直流電壓測量分辨率：0.1V
?直流電壓測量精度：220V直流電源系統（180V~286V）110V直流電源系統（90V~143V）±0.5%
交流電壓測量
?測量交流與直流竄電電壓：10-280v
?交流電壓測量分辨率：0.1V
?交流電壓測量精度：±5%
絕緣電阻測量
?絕緣電阻測量范圍:0-999.9KΩ
?絕緣電阻測量分辨率：0.1KΩ
絕緣電阻測量精度：Ri < 10KΩ 顯示具體數值
                 10KΩ≤Ri≤500KΩ ±5%
檢測橋幅值調節范圍：0mA，0.25mA，0.5mA ，1mA，2mA
?檢測環網阻值范圍：50KΩ以內
系統分布電容測量
?系統分布電容測量范圍：0-999.9uF 精度 C < 10uF或C>200uF:顯示具體數值; 10uF≤C≤200uF:±10%或±3uF；
檢測波形類型選擇：正弦波、方波；
?系統對地容抗測量：0－1000kΩ
檢測波形類型選擇：正弦波、方波
工作模式：強制信號啟動、自動信號啟動
顯示介質及分辨率：TFT,320x240

探測儀主要技術指標

絕緣電阻測量
?絕緣電阻測量范圍:0-500KΩ
?絕緣電阻測量分辨率：0.1KΩ
絕緣電阻測量精度：Ri <10KΩ   顯示具體數值
10KΩ≤Ri≤500KΩ: ±10%
頻譜分析范圍
?頻譜分析通道數量:1
?頻譜分析頻段范圍:0.125-12.5Hz
?頻率分辨率: 0.125Hz
電流波形顯示周期：8s；
可檢測饋線電流范圍：0—2A；
電流測量范圍：-100—+100mA；
電流測量分辨率： 0.01 mA

顯示介質及分辨率：TFT,320x240

無線通信技術指標

?速率：2Mbps，由于空中傳輸時間很短，極大的降低了無線傳輸中的碰撞現象
?多頻點：125頻點，滿足多點通信和跳頻通信需要
?超小型：內置2.4GHz天線，體積小巧，15x29mm

?低功耗：當工作在應答模式通信時，快速的空中傳輸及啟動時間，極大的降低了電流消耗。
