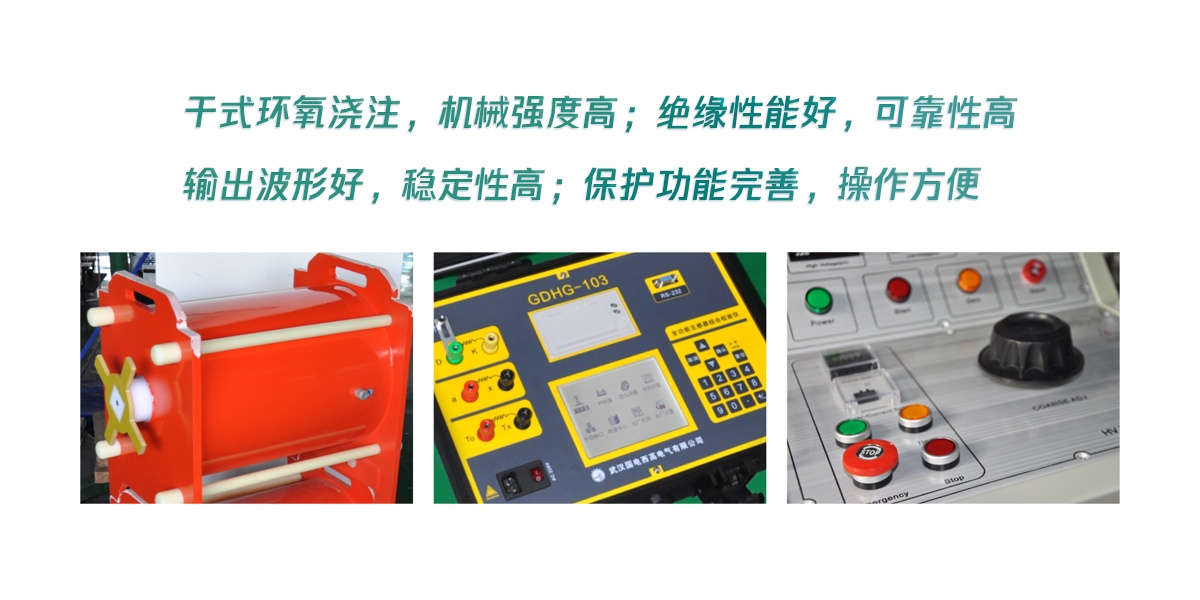

· 體積小、重量輕、外形美觀；接線操作簡單

· 干式環氧澆注，機械強度高，絕緣性能好，可靠性高

· 容量裕度大；輸出波形好；穩定性高；操作方便

· 保護功能完善：具備零位保護、過壓保護、過流保護等功能

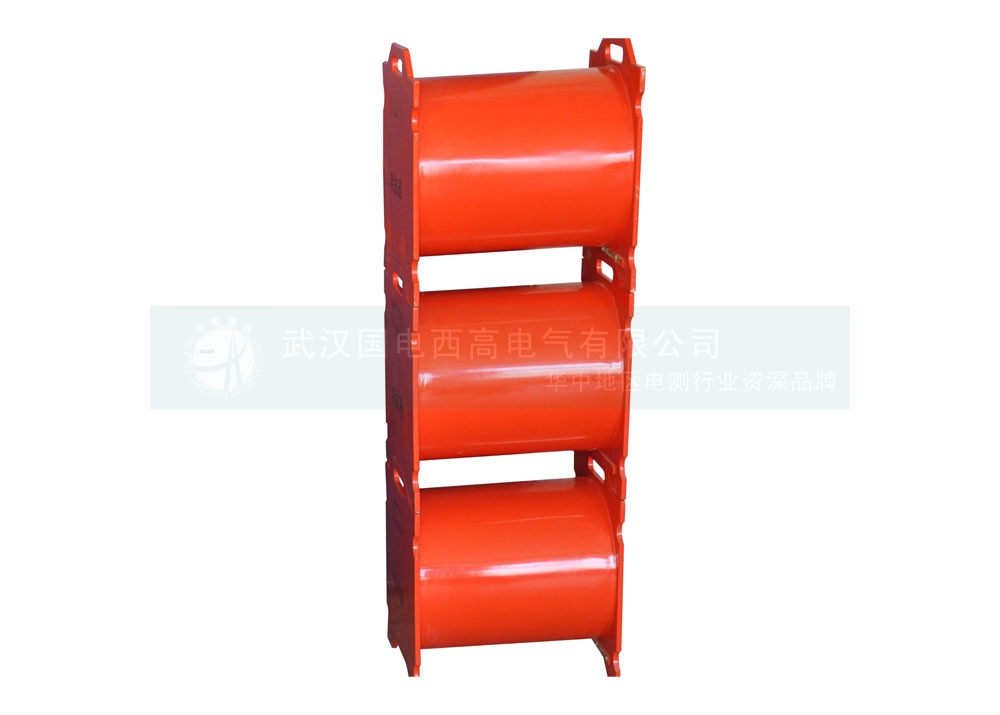

· 根據用戶要求，電抗器分為固定電抗器和可調電抗器兩種方式

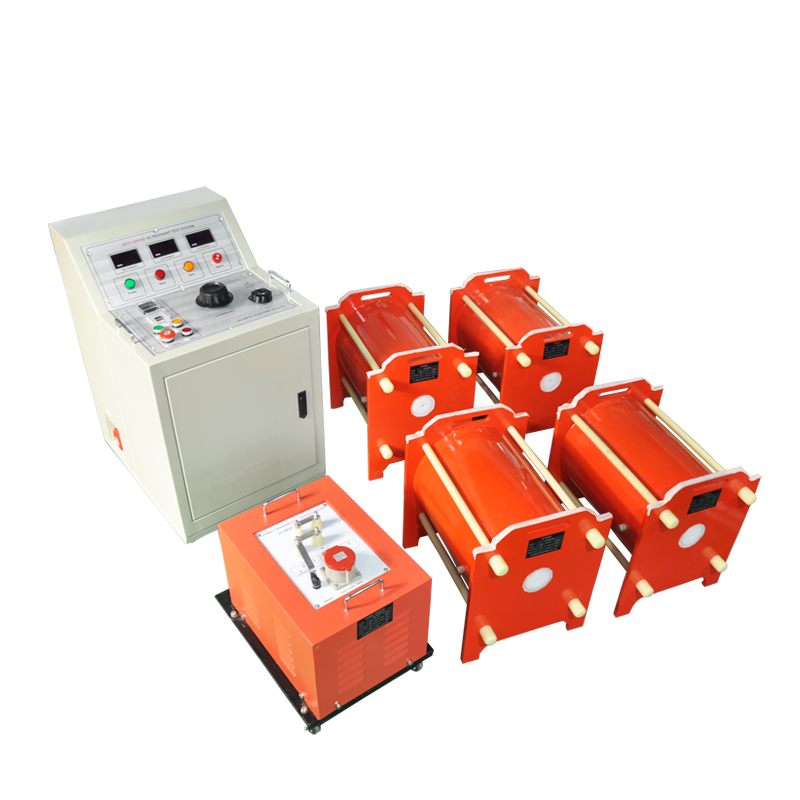

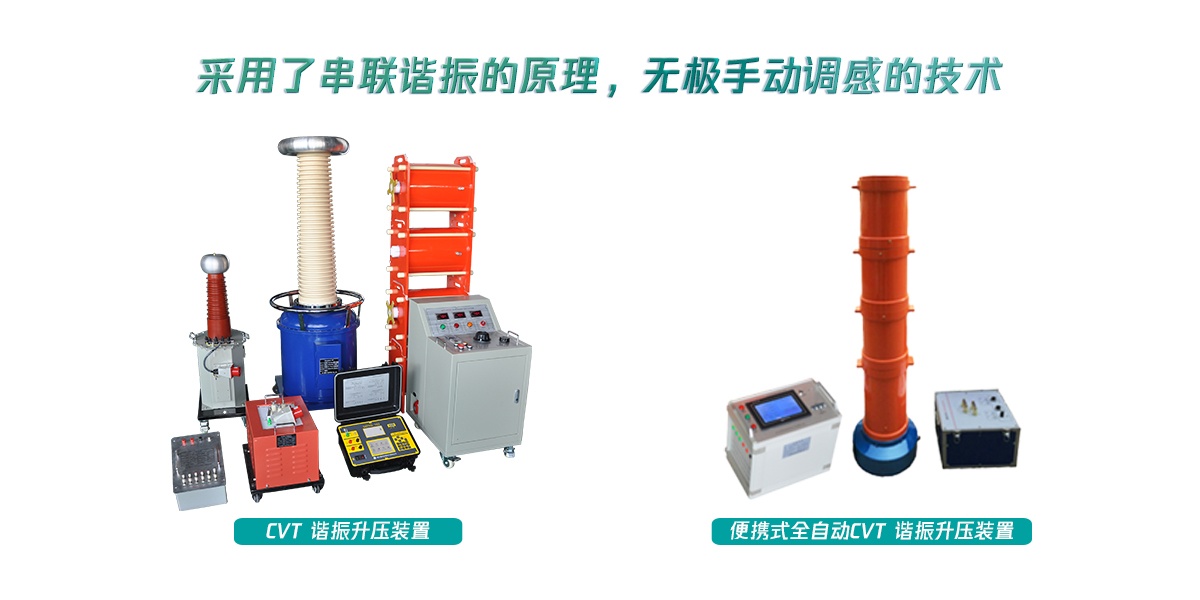

隨著CVT（電容式電壓互感器）技術的不斷成熟， CVT得到不斷的推廣。采用傳統的方式對CVT進行校驗，由于CVT的主電容量比較大，一般為0.005~0.02uF，因此，對試驗電源的容量要求就很高，通常為幾十上百千伏安甚至幾百千伏安，現場往往難得找到這么大容量的電源，而且，這么大容量的電源重量為好幾百公斤甚至好幾噸，不易于搬動，不易于現場試驗。因此，我們國電西高采用了串聯諧振的原理，采用了無極手動調感的技術，研發出了新一代的CVT校驗專用工頻串聯諧振升壓裝置，使得所需電源、試驗設備體積和重量幾十倍的下降，方便的滿足35kV、66kV、110kV、220kV、330kV、500kV電壓等級各類型CVT校驗的升壓要求。GDTF 系列變頻串聯諧振耐壓試驗裝置采用多節電抗器串聯的方式，體積小、重量輕，接線操作簡單，是電力計量、高壓測試專業人員理想的新型換代產品。

使用條件	環境溫度：10℃~+40℃
使用條件	相對濕度：≤90%
工作頻率	50HZ
輸入電壓	AC220(單相)
輸出電壓波形失真度	優于0.5%
額定輸入容量	5KVA(2臺電抗器)
	5KVA(4臺電抗器)
	10KVA(6-8臺電抗器)
額定輸入電壓	220V(4臺電抗器)
額定輸入電流	22.7A/45.4A
額定輸出電壓	76.2KV(2臺電抗器)
	152.4KV(4臺電抗器)
	209.6KV(6臺電抗器)
	303.1KV(8臺電抗器)
額定輸出電流	0.5A/1A
單臺電抗器耐壓	40KV/60KV
單臺電抗器容量	20KVA/40KVA/60KVA
單臺電抗器容量	45㎏/60㎏

主要配置

產品型號	35/0.5	66/0.5	110/0.5	110/1	220/0.5	220/1	330/0.5	330/1	500/0.5	500/1
調壓控制箱容量	5KVA	5KVA	5KVA	5KVA	6KVA	10KVA	10KVA	15KVA	10KVA	15KVA
額定高壓(KV)	24.2	45.7	76.2	76.2	152.4	152.4	209.6	228.6	303.1	346.4
電抗器數量	1	1	2	2	4	4	6	4	8	6
單臺電抗器耐壓	40KV	50KV	40KV	40KV	40KV	40KV	60KV	40KV	40KV	60KV
單臺電抗器容量	20KVA	25VA	20KVA	40KVA	20KVA	40KVA	20KVA	60KVA	20KVA	60KVA

適用范圍

產品型號	典型適用范圍
GDTF(C)-35/0.5	電壓等級為35KV，電容量小于等于0.04UF的所有CVT
GDTF(C)-66/0.5	電壓等級為66KV，電容量小于等于0.04UF的所有CVT
GDTF(C)-110/0.5	電壓等級為110KV, 電容量小于等于0.02UF的所有CVT，使用兩節電抗器串聯
GDTF(C)-110/1	電壓等級為110KV，電容量小于等于0.04UF的所有CVT，使用兩節電抗器串聯
GDTF(C)-220/0.5	電壓等級為220KV，電容量小于等于0.01UF的所有CVT，使用兩節電抗器串聯
GDTF(C)-220/1	電壓等級為220KV，電容量小于等于0.02UF的所有CVT，使用兩節電抗器串聯
GDTF(C)-330.0.5	電壓等級為330KV，電容量小于等于0.0075UF的所有CVT,使用兩節電抗器串聯
GDTF(C)-330/1	電壓等級為330KV，電容量小于等于0.015UF的所有CVT，使用兩節電抗器串聯
GDTF(C)-500/0.5	電壓等級為500KV，電容量小于等于0.005UF的所有CVT，使用兩節電抗器串聯
GDTF(C)-500/1	電壓等級為500KV，電容量小于等于0.01UF的所有CVT，使用兩節電抗器串聯
