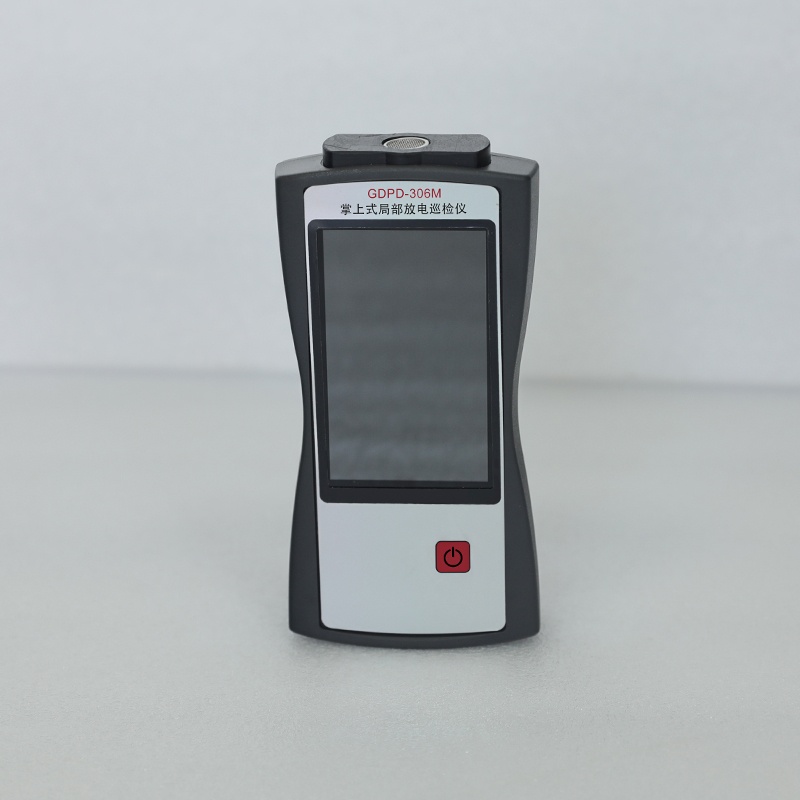

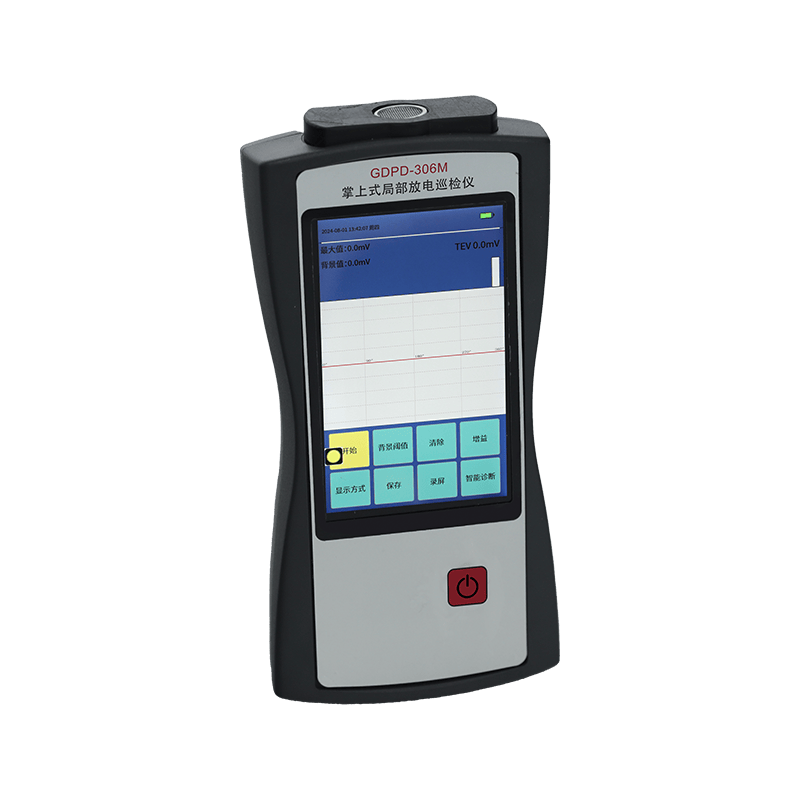

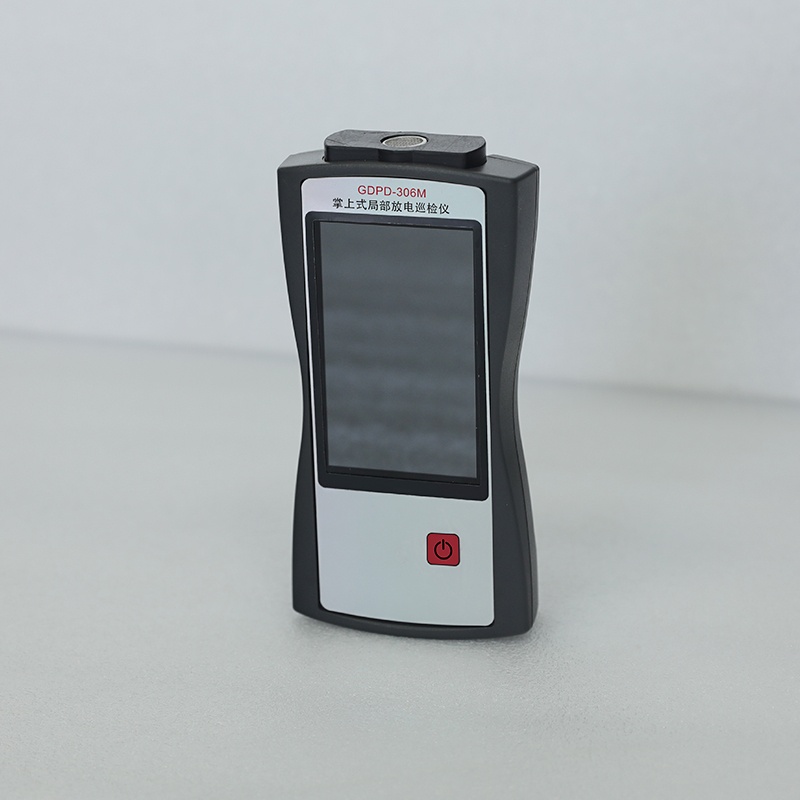

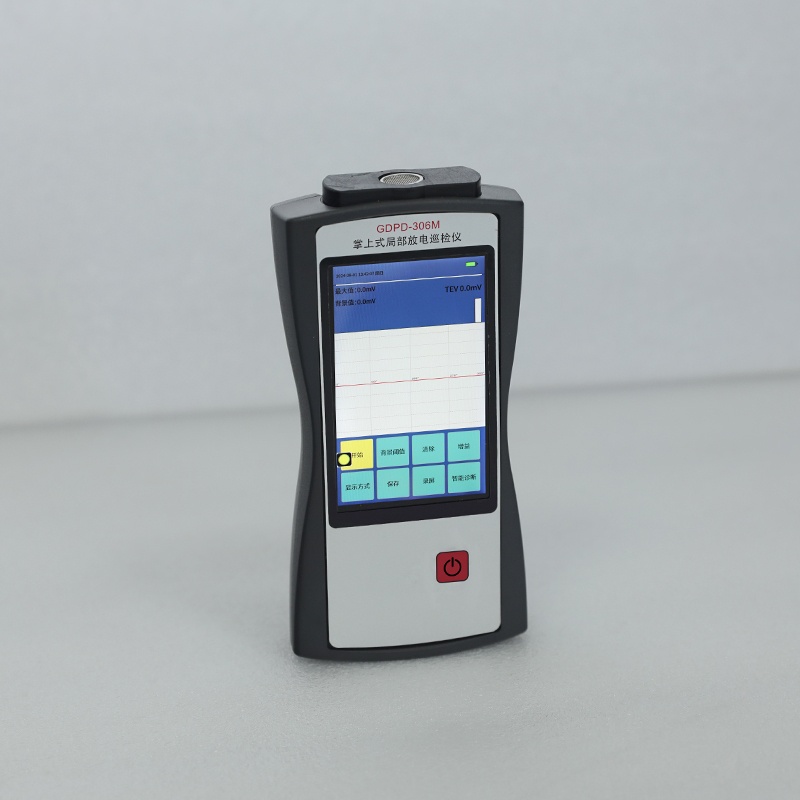

掌上式手持式局部放電檢測儀是一種多功能的手持儀器，其基于地電波（TEV）、超聲波（AA）、特高頻（UHF）及高頻電流（HFCT）檢測方法，測試設備的局部放電情況，可讀出局部放電幅度及圖譜波形，可以提供二維、三維圖譜的存儲以及讀出功能等，可以較好地評估電氣設備局部放電情況。
手持式局部放電檢測儀適用于GIS、開關柜、變壓器及電力電纜等電氣設備的局放檢測。設備采用便攜式，操作簡單，所有的檢測對高壓設備的運行不產生任何影響。該產品可以對測量信號多周期觀察，對放電進行頻率識別，并通過多種模式進行分析，能夠清楚地判斷故障。
|
TEV 測量 |
UHF 測量 |
|||
|
測量范圍 |
0-60 dBmV |
檢測頻段 |
300-1500MHz |
|
|
分辨率 |
1dB |
測量范圍 |
-75dBmV-0dBmV |
|
|
精度 |
±1dB |
精度 |
＜1dBmV |
|
|
每周期最大脈沖 |
1400 |
傳感器頻段 |
300-2000MHz |
|
|
測量頻帶 |
1~100MHz |
|
|
|
|
AA 測量 |
AE 測量 |
|||
|
測量范圍 |
-6dBμV 至 68dBμV |
測量范圍 |
-6dBμV 至 68dBμV |
|
|
分辨率 |
1dB |
分辨率 |
1dB |
|
|
精度 |
±1dB |
精度 |
±1dB |
|
|
傳感器中心頻率 |
40 kHz |
頻率范圍 |
40~200 kHz |
|
|
HFCT 測量 |
||||
|
傳感器傳輸阻抗 |
5mV/mA |
|||
|
檢測頻率 |
1～30MHz |
|||
|
靈敏度 |
≤50pC |
|||
|
硬件 |
||||
|
外殼 |
ABS |
|||
|
顯示 |
4.0 寸RGB液晶屏 |
|||
|
控制器 |
ARM |
|||
|
連接器 |
USB 接口(兼充電器輸入) |
無線 wifi |
||
|
耳機 |
最小 8 歐姆 |
|||
|
SD 卡 |
標配 16G |
|||
|
內置電池 |
3.7V/1Ah 鋰電池 |
|||
|
工作時間 |
約 8 小時 |
|||
|
充電器 |
AC 90-264V 或 DC 5V |
|||
|
使用溫度 |
-20 ~ 50℃ |
|||
|
濕度 |
20-85% 相對濕度 |
|||
|
重量 |
0.4KG(主機) |
|||
