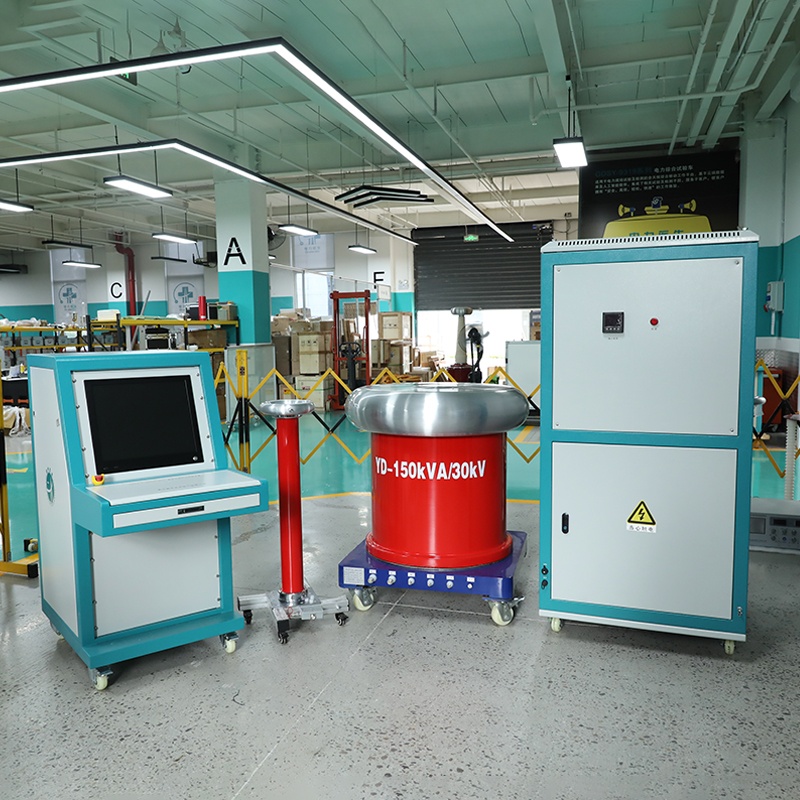

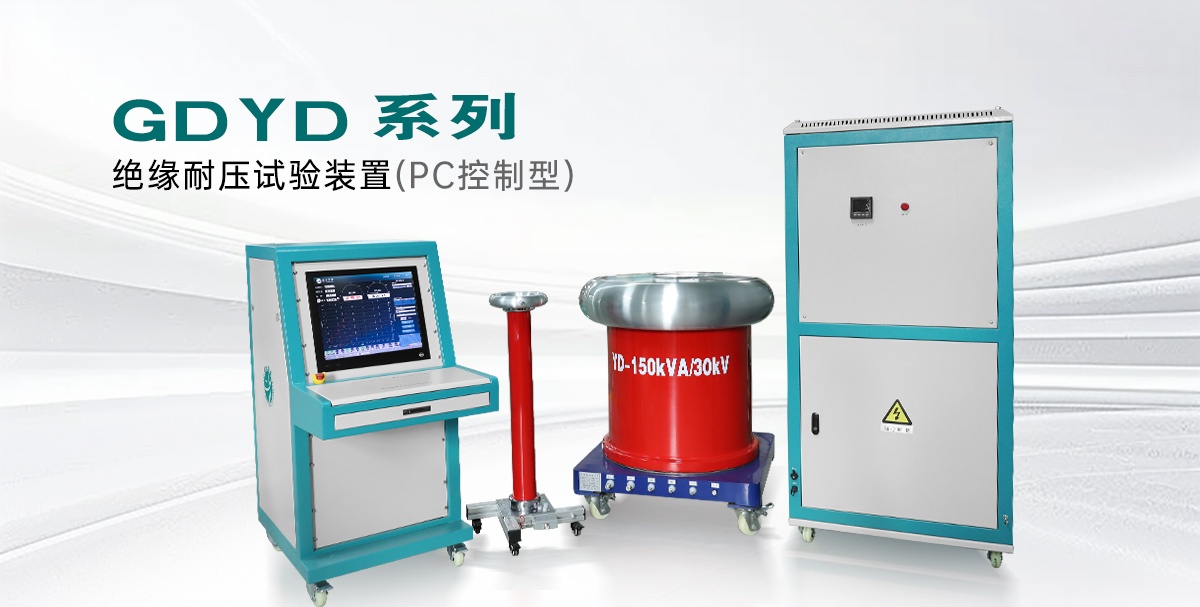

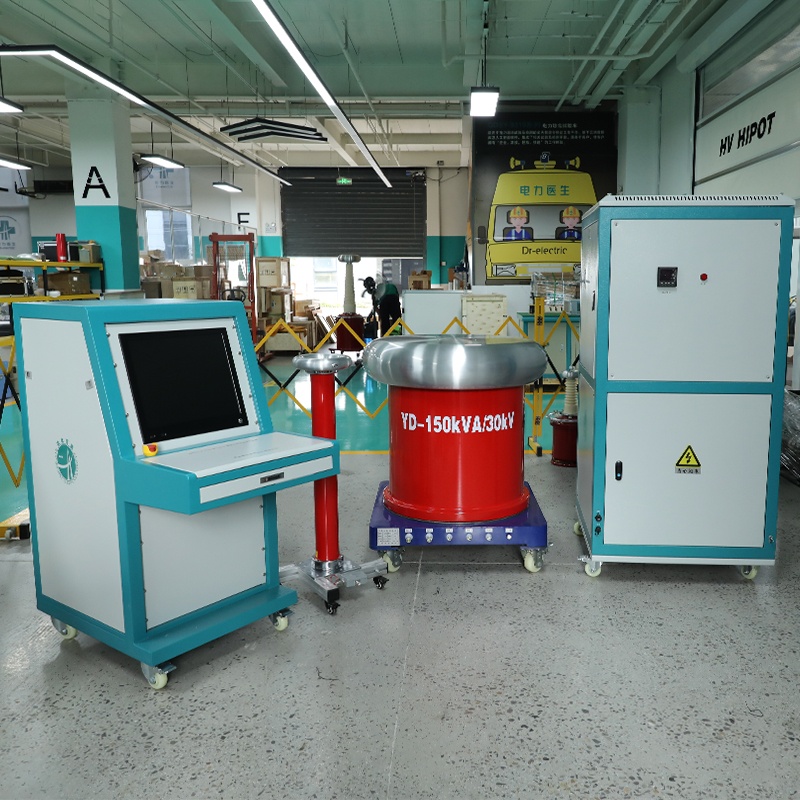

Name: GDYD系列絕緣耐壓試驗裝置（PC控制型）
Brand: 武漢國電西高電氣有限公司

GDYD系列絕緣耐壓試驗裝置是根據國家最新電力行業標準而設計的、性能先進的智能型耐壓試驗設備，本設備采用了PLC控制器技術、2.4G ISM組網技術、結合優良的人機界面操作，使您在使用時輕松自如、得心應手。可用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。

功能特點

1，標配19寸一體式工業電腦、可編程控制器PLC自動化控制。
2，高壓電壓、高壓電流、低壓電壓、低壓電流同步隔離采集，采用高精度傳感器和高性能采集芯片。
3，人機界面采用無線鼠標、鍵盤操作，智能化工作過程，任選自動方式和手動方式。

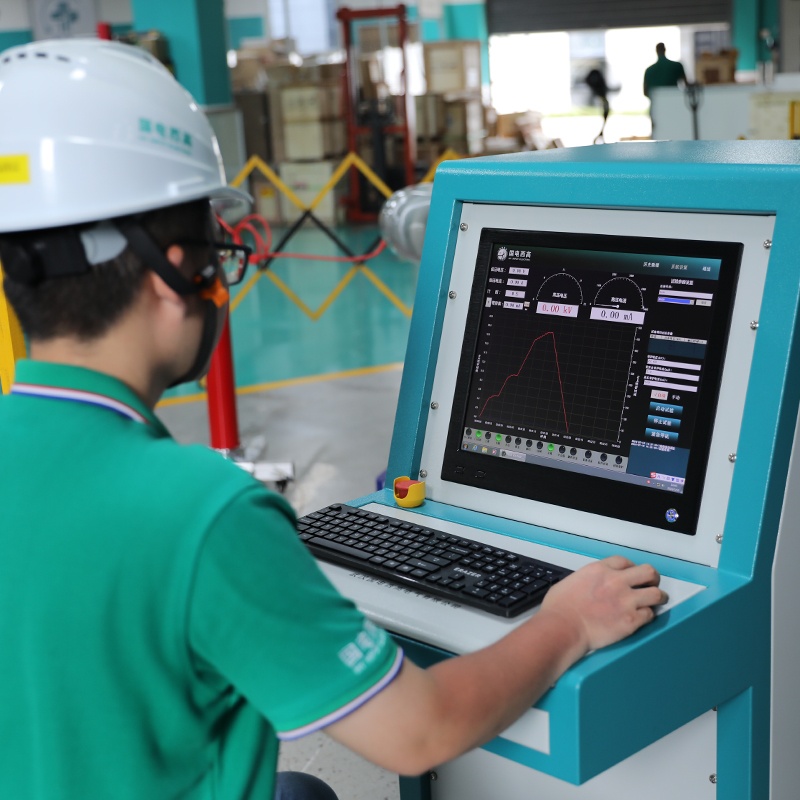

4，獨立界面顯示高壓電壓、高壓電流、低壓電壓、低壓電流、毫安表泄漏電流，時間及耐壓結果，高壓曲線動態顯示，顯示直觀明了。
5，完善的過壓、過流保護、閃絡保護，自設定輸出電壓、高壓電流上限（選配智能高流表監測、脫扣）、毫安表保護電流和計時時間。低壓電流保護（硬件已設定）。
6，系統含四種試驗項目：絕緣手套（靴）、絕緣桿、絕緣墊和工頻耐壓。每個試驗項目均獨立界面顯示。
7，試驗階段可選擇已保存的試驗項目參數，也可重新設置參數。
8，具有回零檢測功能，自動回零后才可進行試驗，安全可靠。
9，具有8000條/3個月的本機存儲空間，提供USB接口數據導出到外部U盤。
10，逼近式調壓算法，到達設定電壓后自動耐壓計時，計時結束后自動降壓回零。
11，超過設定低壓電流時，自動切斷電壓輸出，降壓回零；超過設定高壓電流時，高壓分合裝置（選配智能高壓表監測、脫扣）能分?jǐn)啾辉嚻罚焕^續試驗，超過閃絡保護值后，自動降壓回零保護。
12，軟硬件抗干擾設計，多種抗干擾手段，適應惡劣電磁環境。

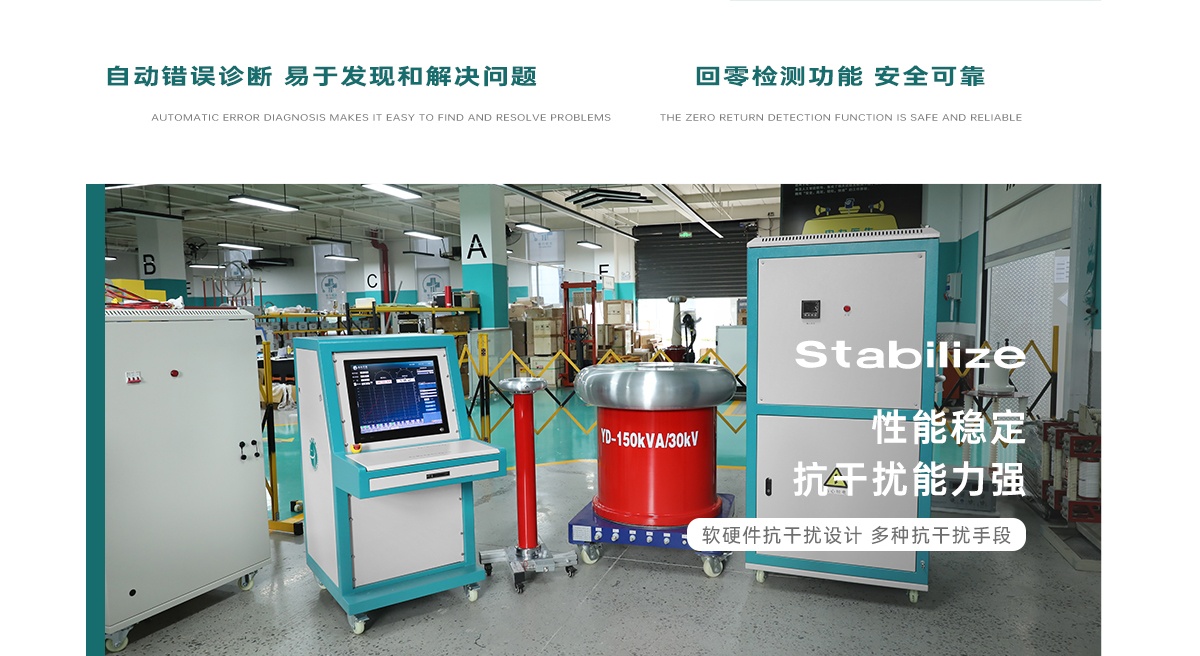

13，自動錯誤診斷，易于發現和解決問題，設備維護簡潔、維修方便。

控制部分

2.1.1 輸入電壓：AC220V±10% 50Hz±1

2.1.2 低壓電壓測量范圍：0-450V 分辨率：0.01V

2.1.3 低壓電流測量范圍：0.2-375A 分辨率：0.01A

2.1.4 高壓電壓測量范圍：AC0～30kV 分辨率：0.01KV

2.1.5 高壓電流測量范圍：AC20～5000mA 分辨率：0.01mA

2.1.6 計時范圍：任意時段

2.1.7 電壓精度 ≤±3%(10%~100%量程)

2.1.8 電流精度 ≤±3%(10%~100%量程)

2.1.9 規格尺寸：635*1030*1250 30KG

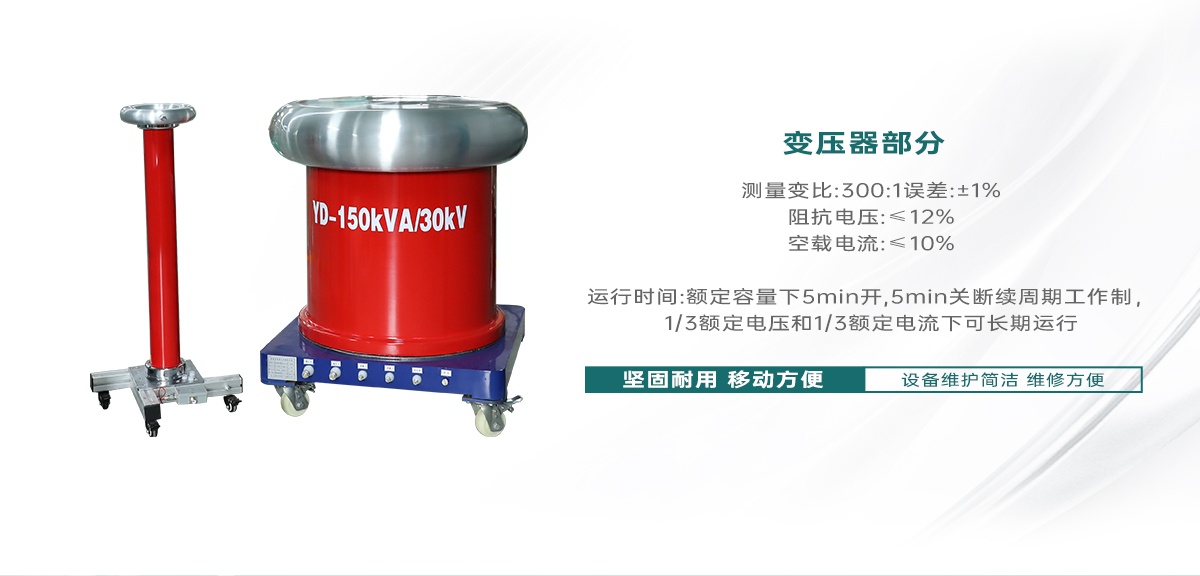

調壓器部分

2.2.1 輸入電壓：AC380V±10% 50Hz±1
