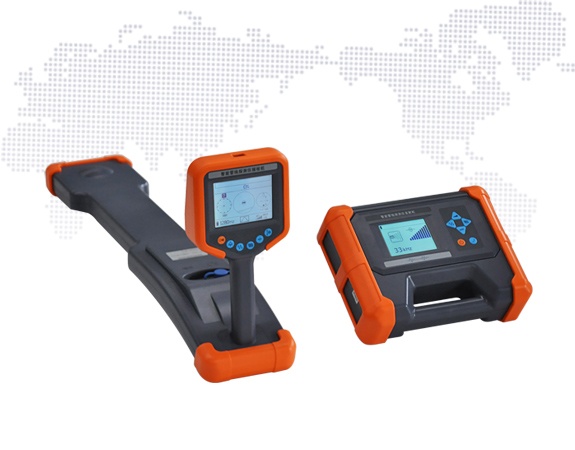

Name: GD-2134E（停產）智能帶電電纜識別儀（管線儀）
Brand: 武漢國電西高電氣有限公司

當前位置：首頁 > 產品中心 > 產品列表 > 歷史資料庫 > 返回上一頁

GD-2134E（停產）

售前咨詢：400-8818-755 公司郵箱： hv@gdxgs.com
提示：凡購買本產品的全國用戶享受免費技術指導、軟件升級、終生維修服務

GD-2134E是一套高性能地下金屬管線探測系統，由信號發射機和接收機組成，可用于金屬管線、地下電纜的路徑探測、管線普查和深度測量，配合多種選配附件，可以進行唯一性鑒別，以及管道絕緣破損和部分類型電纜故障的查找。

技術特點

羅盤顯示：直觀顯示管線位置和左右方向。

跟蹤正誤提示：電流方向測量，跟蹤正誤提示，排除臨線干擾（部分頻率）。

深度和電流測量，可顯示信號強度歷史曲線。

全數字化高精度采樣處理：穩定可靠，超高靈敏度，接收通頻帶極窄，抗干擾能力強，能充分抑制鄰近運行電纜及管道的工頻及諧波干擾。

運行電纜探測：高性能發射卡鉗，最大程度向運行電纜耦合輸出信號。

電纜/管線鑒別：柔性卡鉗（選配件）方便易用，明確給出鑒別結果；聽診器（選配件）可在不方便使用卡鉗時使用。

接地故障查找：升壓器（選配件）可將最大輸出電壓提升至1000V，使用A字架（選配件）可定位管線的對地絕緣破損點，無須調零，箭頭指示故障點方向。

多種探測頻率：主動探測和被動探測。

發射機多種信號輸出方式：直連輸出、卡鉗耦合、輻射感應。

發射機數字功放大功率輸出，全自動阻抗匹配，全自動保護。

內置可拆卸大容量鋰離子電池，欠壓自動關機，長時間無操作自動關機。

機殼美觀堅固、質輕便攜。

技術特點
產品參數
產品圖集
客戶案例

技術特點

技術特點

羅盤顯示：直觀顯示管線位置和左右方向。

跟蹤正誤提示：電流方向測量，跟蹤正誤提示，排除臨線干擾（部分頻率）。

深度和電流測量，可顯示信號強度歷史曲線。

運行電纜探測：高性能發射卡鉗，最大程度向運行電纜耦合輸出信號。

電纜/管線鑒別：柔性卡鉗（選配件）方便易用，明確給出鑒別結果；聽診器（選配件）可在不方便使用卡鉗時使用。

多種探測頻率：主動探測和被動探測。

發射機多種信號輸出方式：直連輸出、卡鉗耦合、輻射感應。

發射機數字功放大功率輸出，全自動阻抗匹配，全自動保護。

內置可拆卸大容量鋰離子電池，欠壓自動關機，長時間無操作自動關機。

機殼美觀堅固、質輕便攜。

產品參數

發射機：

輸出方式：直連輸出、輻射感應、卡鉗耦合（選配）、查障升壓器（選配）。

輸出頻率：640Hz、1280Hz、10kHz、33kHz、82kHz、197kHz。

輸出功率：最大10W，10檔可調，自動阻抗匹配。

直連輸出電壓：最高150Vpp。

具備過載和短路保護功能。

人機界面：320×240點陣液晶顯示器。

內置電池：4節18650鋰離子電池，標稱7.4V，6.8Ah。

接收機：

輸入方式：內置接收線圈、柔性卡鉗(選配)、聽診器(選配)、查障A字架(選配)。

接收頻率：

主動探測頻率：640Hz、1280Hz、10kHz、33kHz、82kHz、197kHz。

工頻被動探測頻率：50Hz/60Hz和250Hz/300Hz(用戶可配置)。

射頻被動探測頻段：中心頻率分別為10kHz、33kHz、82kHz。

管線探測模式：寬峰法、窄峰法、音谷法。

電纜鑒別模式：柔性卡鉗(選配)智能鑒別和電流測量、聽診器(選配)鑒別。

人機界面：320×240點陣液晶顯示器。

內置電池：2節18650鋰離子電池，標稱7.4V，3.4Ah。

其他：

體積：發射機280×220×90mm，接收機680×120×277mm。

質量：發射機2.3kg，接收機2.0kg。

充電器：輸入AC100～240V，50／60Hz，輸出DC8.4V，2A。

使用條件：溫度:-10℃－40℃，濕度5-90%RH，海拔<4500m。
