串聯諧振電路是一種廣泛應用于電子工程和通信領域的基本電路結構。通過研究其電流諧振曲線，我們可以深入理解電路的諧振特性及其在實際應用中的表現。本實驗的目的在于探討串聯諧振電路的基本原理，觀察不同頻率下電流的變化，并分析其對電路性能的影響。

實驗原理

串聯諧振電路由電阻（R）、電感（L）和電容（C）串聯組成。當電路中的交流電源頻率與電路的諧振頻率相等時，電路中的電流達到最大值。這一現象稱為諧振。諧振頻率（f?）可以通過以下公式計算：

\( f_0 = \frac{1}{2\pi\sqrt{LC}} \)

在諧振狀態下，電感和電容的阻抗相互抵消，電路的總阻抗降至最低值，僅由電阻R決定。此時，電流的幅值達到峰值，形成了特定的諧振曲線。

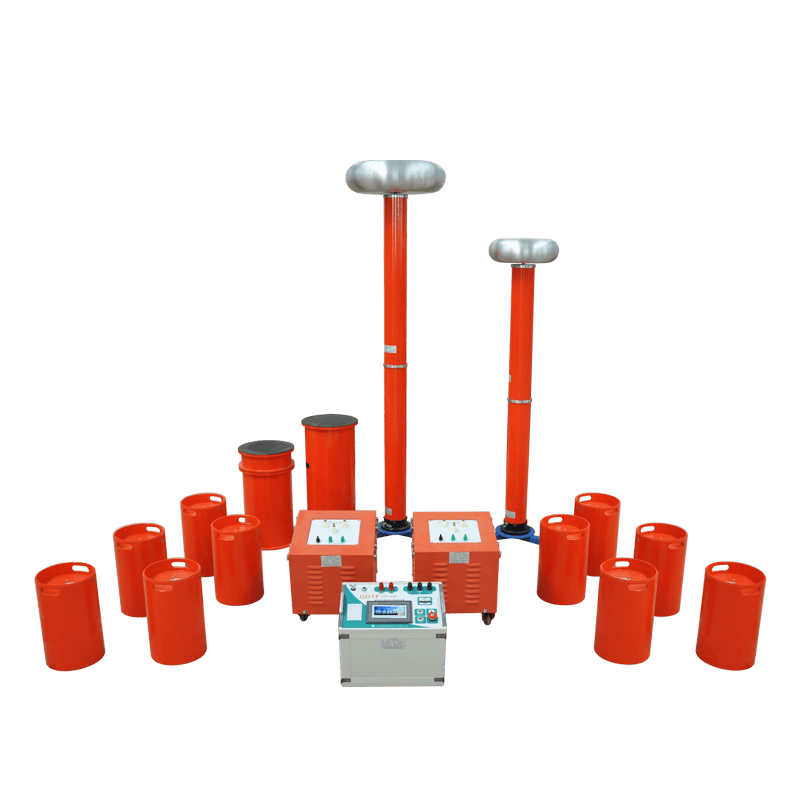

實驗設備

本實驗所需設備包括：

1. 交流電源 2. 可調電阻 3. 電感線圈 4. 電容器 5. 示波器 6. 萬用表 7. 頻率計

實驗步驟

1. 電路連接：根據實驗要求，將電阻、電感和電容器按照串聯方式連接，并確保所有連接穩固。 2. **參數設置**：調整電源頻率，設置初始頻率為低值，并記錄電流值。

3. 頻率掃描：逐步增加頻率，每次增加一定的頻率值，記錄對應的電流值，直到達到預設的最高頻率。

4. 數據記錄：在每個頻率點上，使用萬用表測量電流，并用示波器觀察電流波形，確保數據的準確性。

5. 繪制曲線：將記錄的電流值與頻率值繪制成曲線圖，以便后續分析。

實驗結果

在實驗過程中，我們觀察到電流隨頻率的變化呈現出典型的諧振特征。具體而言，隨著頻率的增加，電流值逐漸上升，直到達到最大值，隨后又隨著頻率的進一步增加而迅速下降。這一現象可以用諧振曲線的形狀來描述，通常呈現出一個尖銳的峰值。

通過數據分析，我們確定了電路的諧振頻率，并計算出對應的電流值。實驗結果表明，諧振頻率附近的電流變化最為顯著，且在諧振頻率點，電流的幅值是其他頻率點的數倍。

討論

本實驗的結果與理論預期相符，驗證了串聯諧振電路的基本特性。諧振現象是電路設計中一個至關重要的概念，廣泛應用于濾波器、振蕩器和調諧電路等設備中。

在實際應用中，設計者需要考慮電路的品質因數（Q值），它是衡量電路諧振特性的一個重要指標。高Q值意味著電路在諧振時能夠更好地選擇頻率，減少不必要的信號干擾。因此，在設計串聯諧振電路時，合理選擇電感和電容的值是至關重要的。

此外，實驗中也發現，由于外部環境的變化（例如溫度和濕度），電路的諧振特性可能會發生變化。因此，在實際應用中，需要進行適當的調整和校準，以確保電路在不同條件下的穩定性。

通過本次串聯諧振實驗，我們不僅深入理解了諧振電路的基本原理，還掌握了如何通過實驗觀察和分析電流諧振曲線。實驗結果清晰地展示了諧振現象在電路設計中的重要性，為后續的研究和應用提供了堅實的基礎。

在未來的研究中，我們可以進一步探索其他類型的諧振電路，例如并聯諧振電路，并對其特性進行比較分析，從而拓寬對電路設計的理解。
