10kV高壓開關柜是向用戶供電最直接的設備，其安裝運行數量非常大開關柜運行的可靠性直接關系到供電質量和供電安全。在長期運行中，高壓開關柜受電、熱、化學及異常狀況影響形成絕緣劣化，易導致電氣絕緣強度降低甚至發生絕緣事故，造成非常大的經濟損失和供電損失。實踐表明：局部放電是導致運行設備絕緣劣化，發生絕緣故障的最主要原因。局部放電的監測與評價已經成為監測設備絕緣狀況的重要手段，帶電局部放電檢測更能直接反映出電氣設備內部的絕緣狀況，并能及時有效地發現其絕緣缺陷，對減少不必要的設備停電造成的負荷損失和停電操作帶來的安全風險，避免事故引起的用戶停電，從而提高供電可靠性。

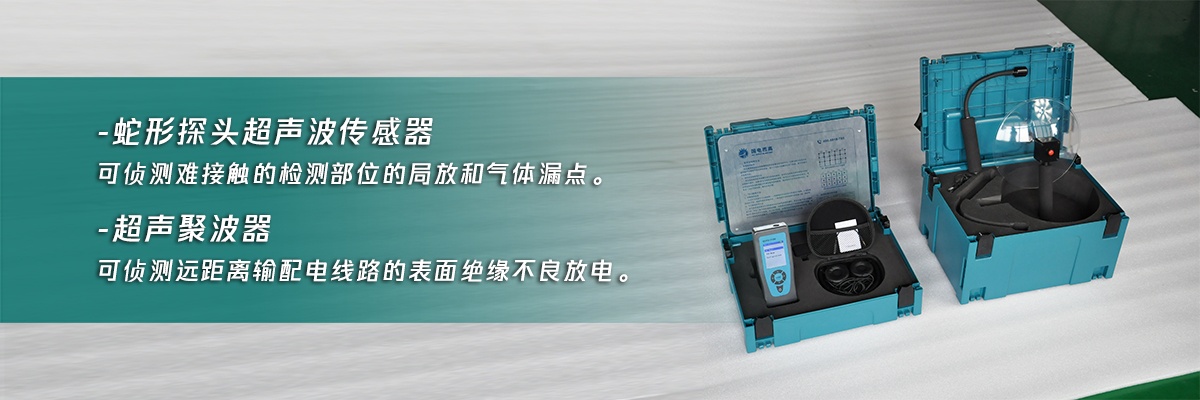

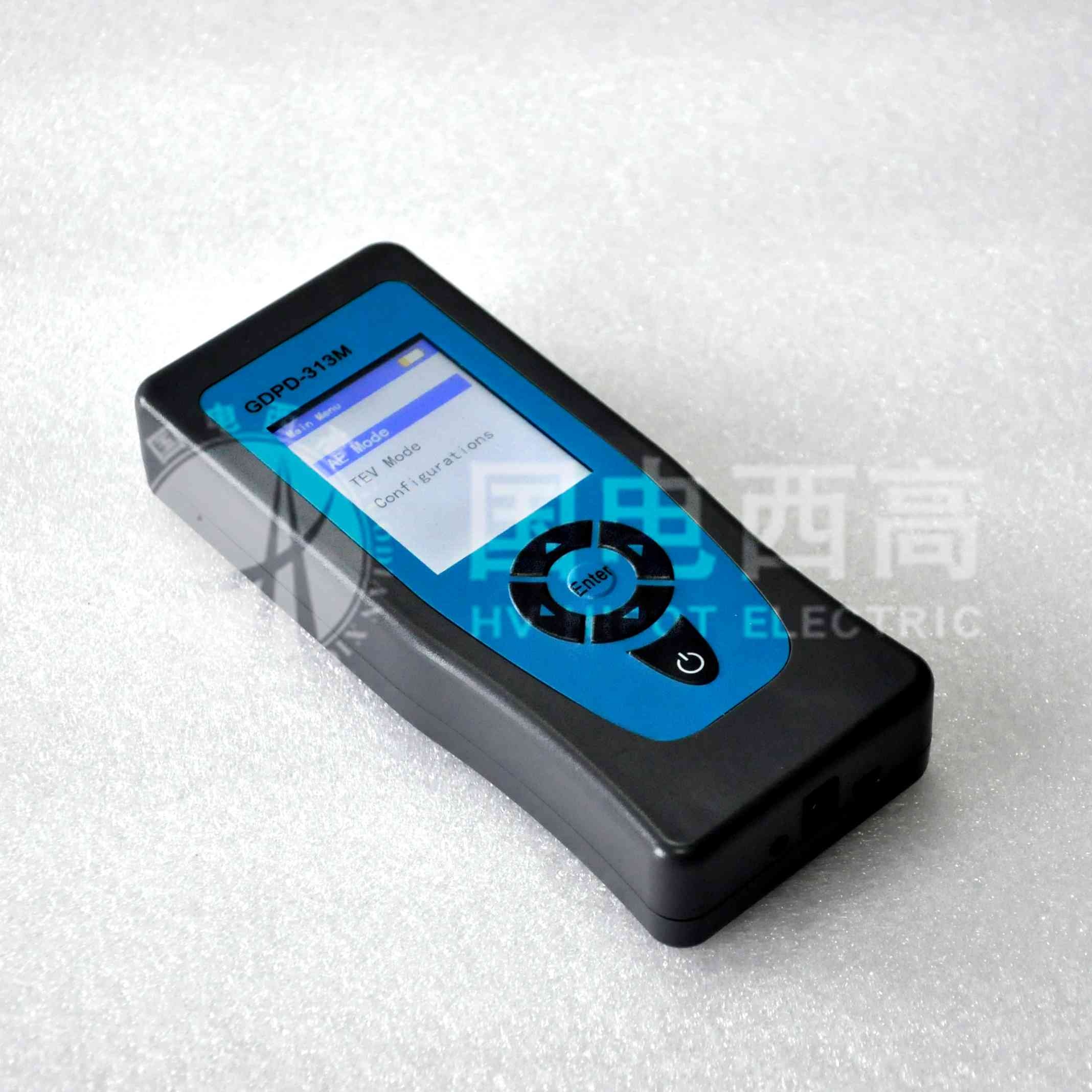

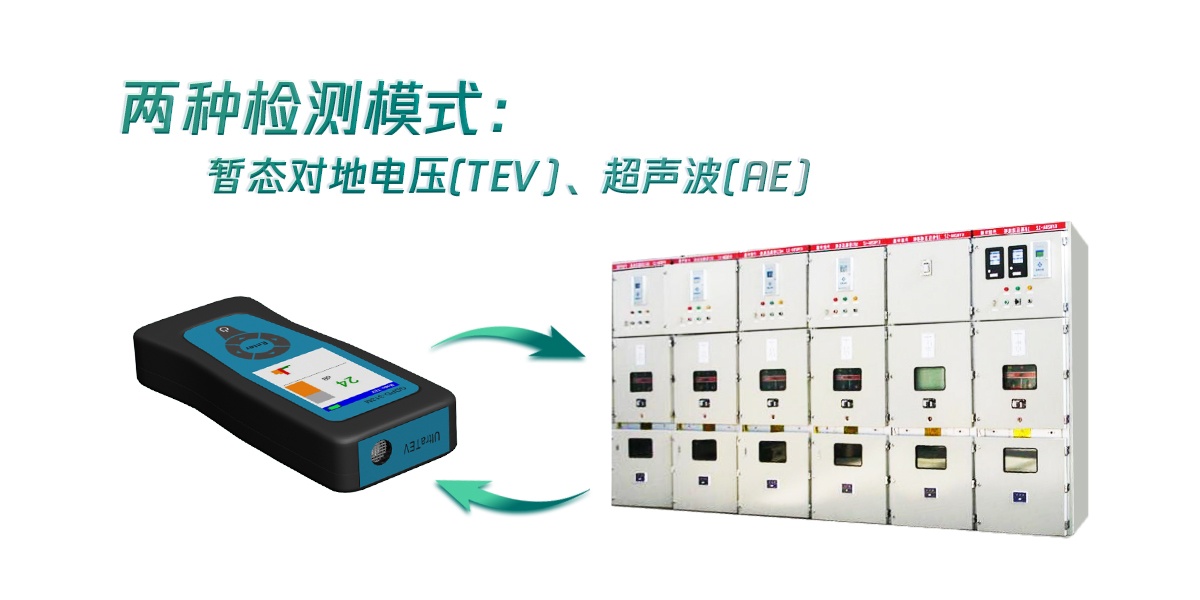

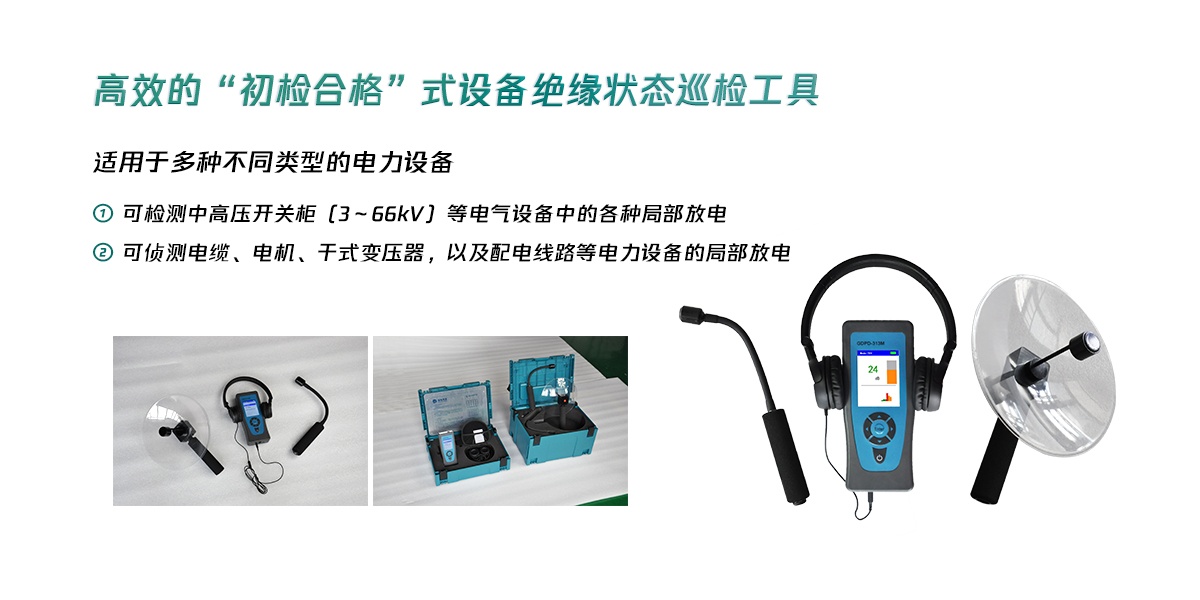

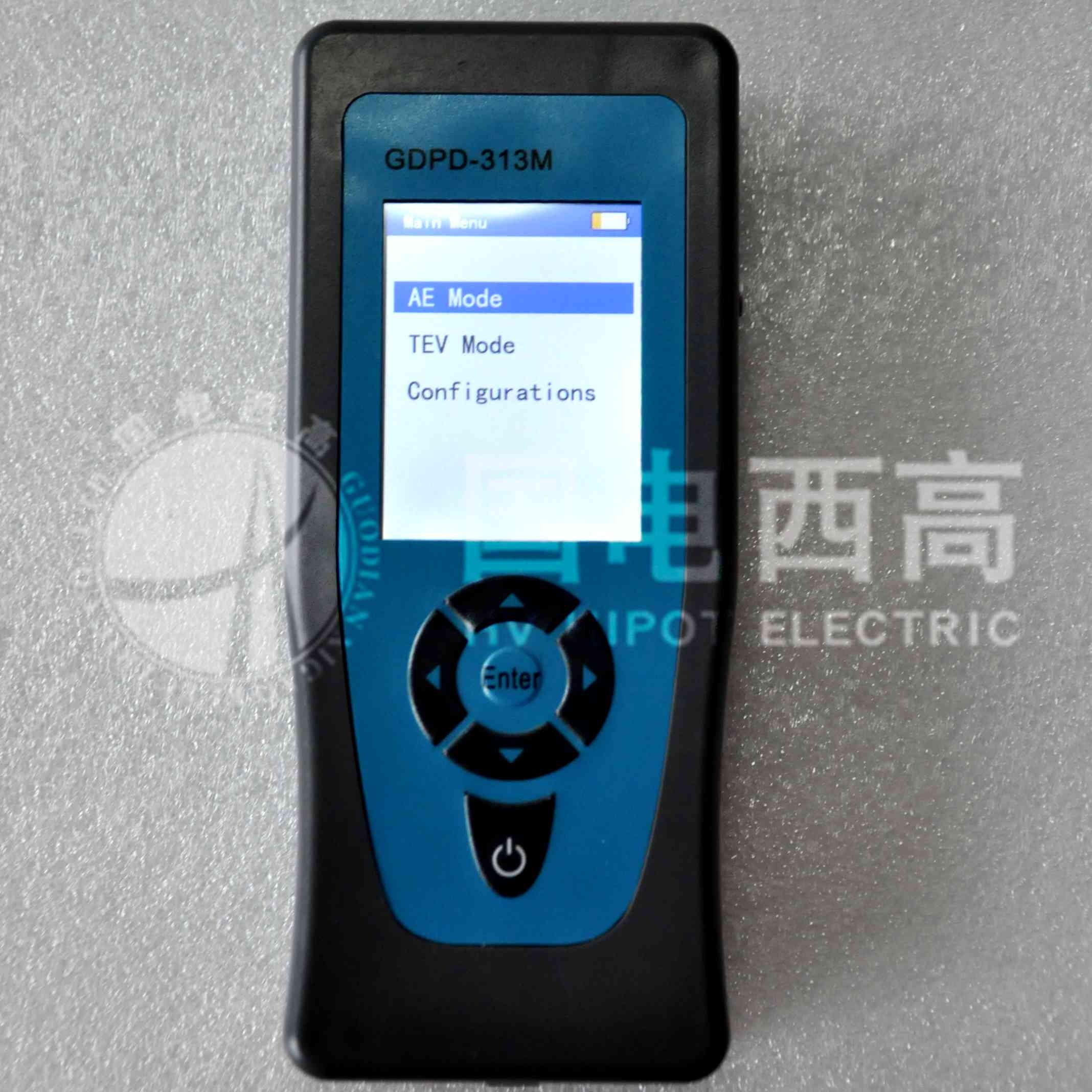

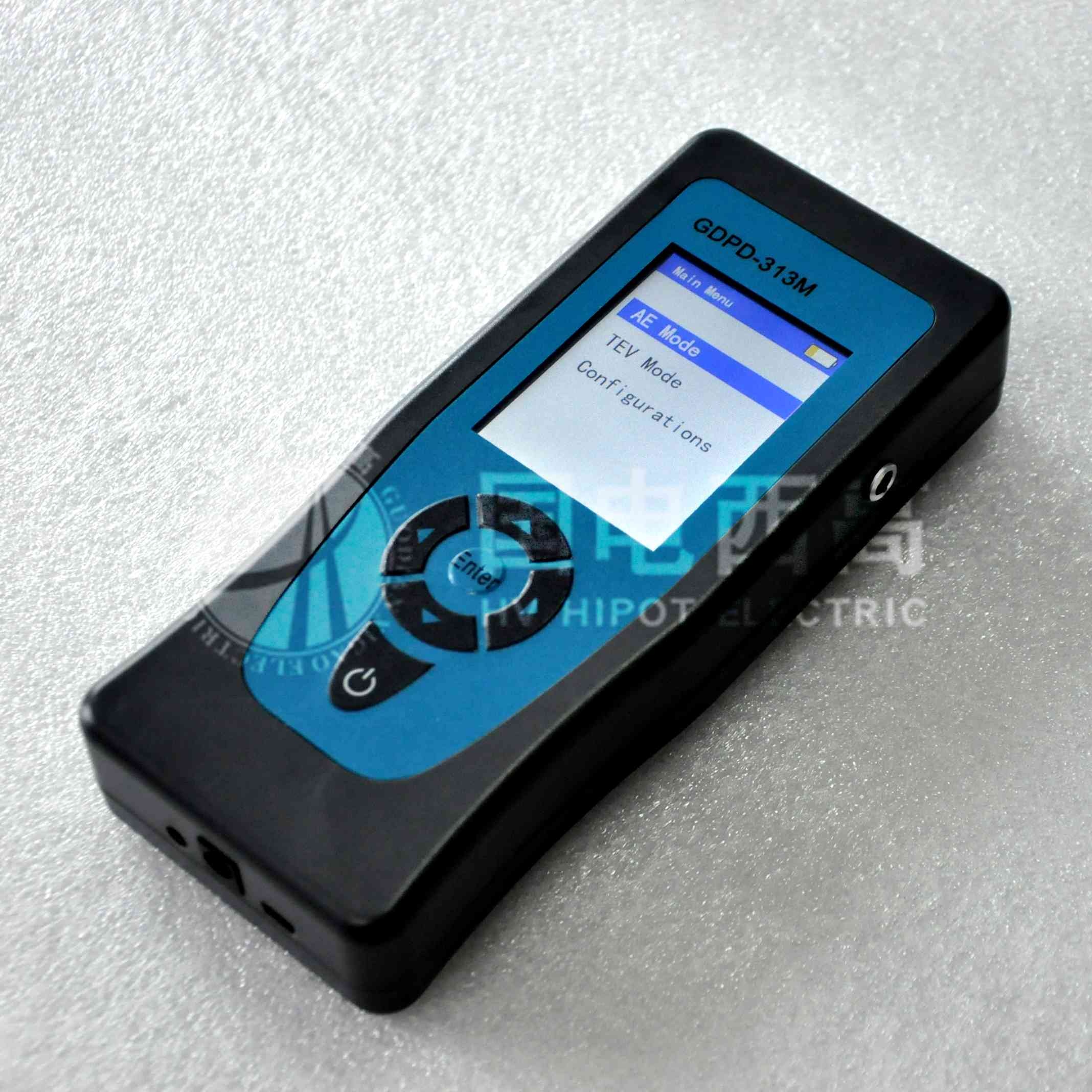

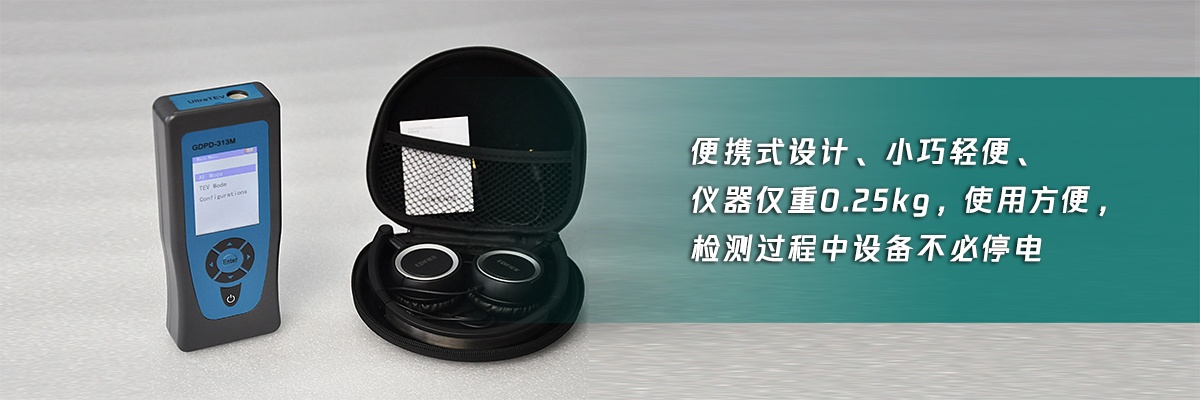

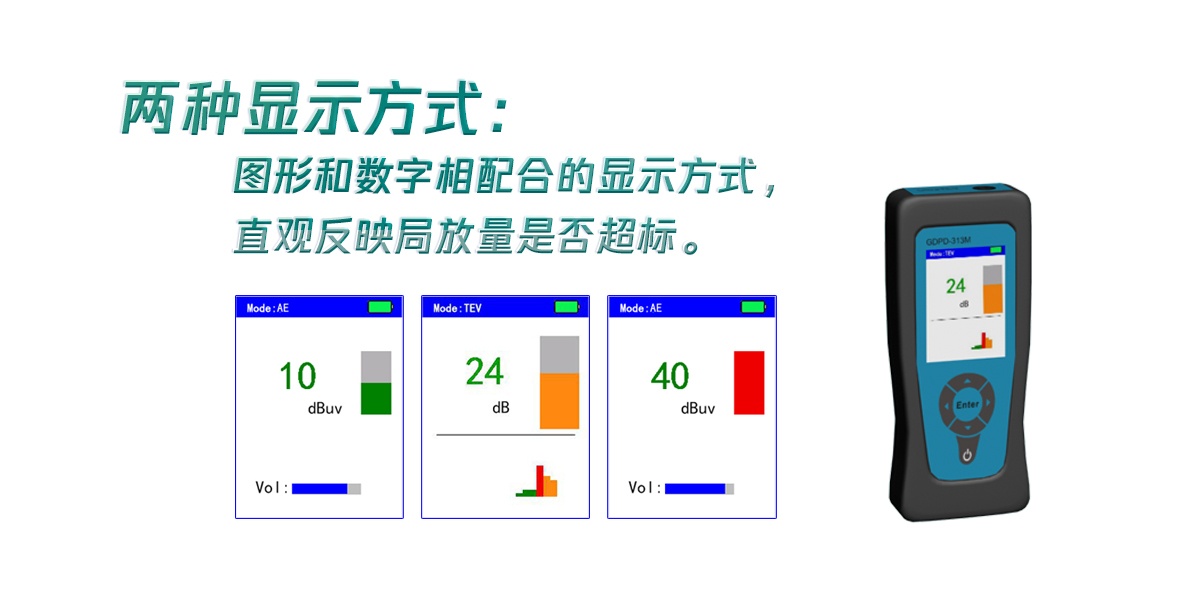

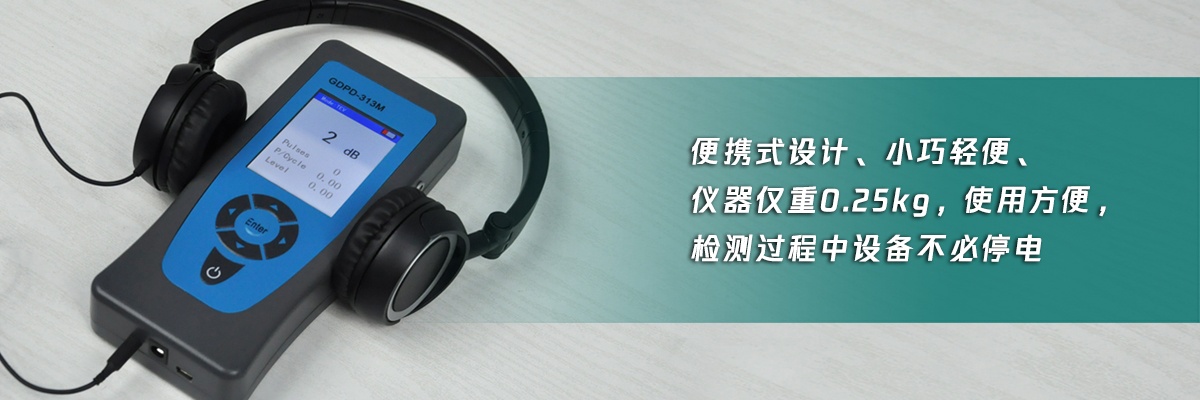

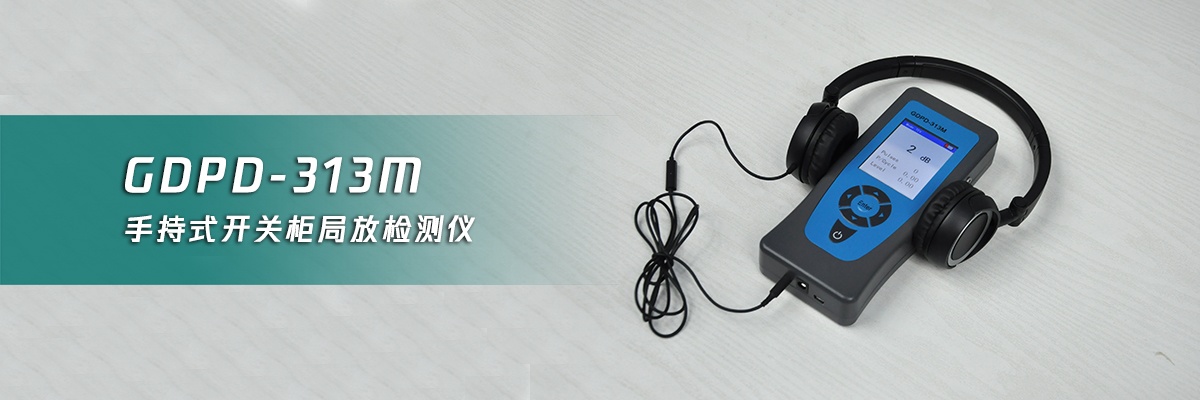

綜上所述國電西高自主研發的GDPD-313M開關柜局部放電檢測儀采用速慧（smart quick）智能化電力測試系統（軟著登字第1010215號、商標注冊號14684781），HVHIPOT公司引進國際先進的局放檢測技術研發生產的便攜式高效的“初檢合格”式設備絕緣狀態巡檢工具，它集成了暫態對地電壓(TEV)、超聲波(AE)兩種檢測模式，可以非常簡便的檢測3～66kV中高壓開關柜的潛在破壞性局部放電活動。定期的使用GDPD-313M 局部放電測試儀檢查運行中的開關柜，可以有效檢查出開關柜的故障風險及設備運行中絕緣老化形成的局部放電趨勢，及時制定檢修維護方案避免故障擴大。GDPD-313M 配備蛇形探頭超聲波傳感器、超聲聚波器，還可以偵測電纜、電機、干式變壓器，以及配電線路等電力設備的局部放電。

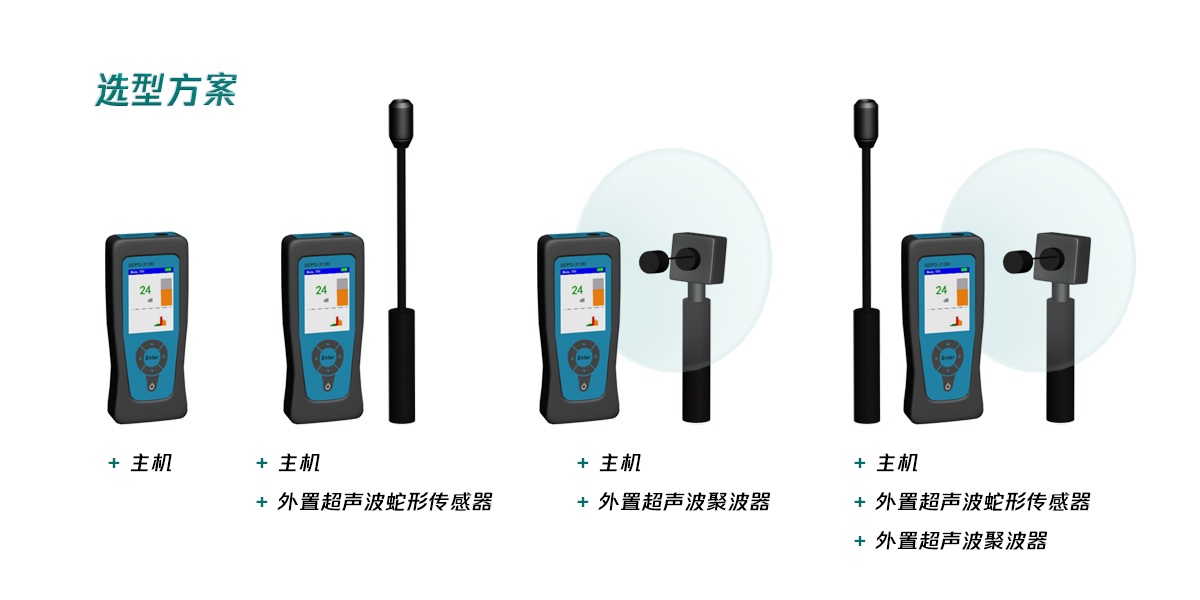

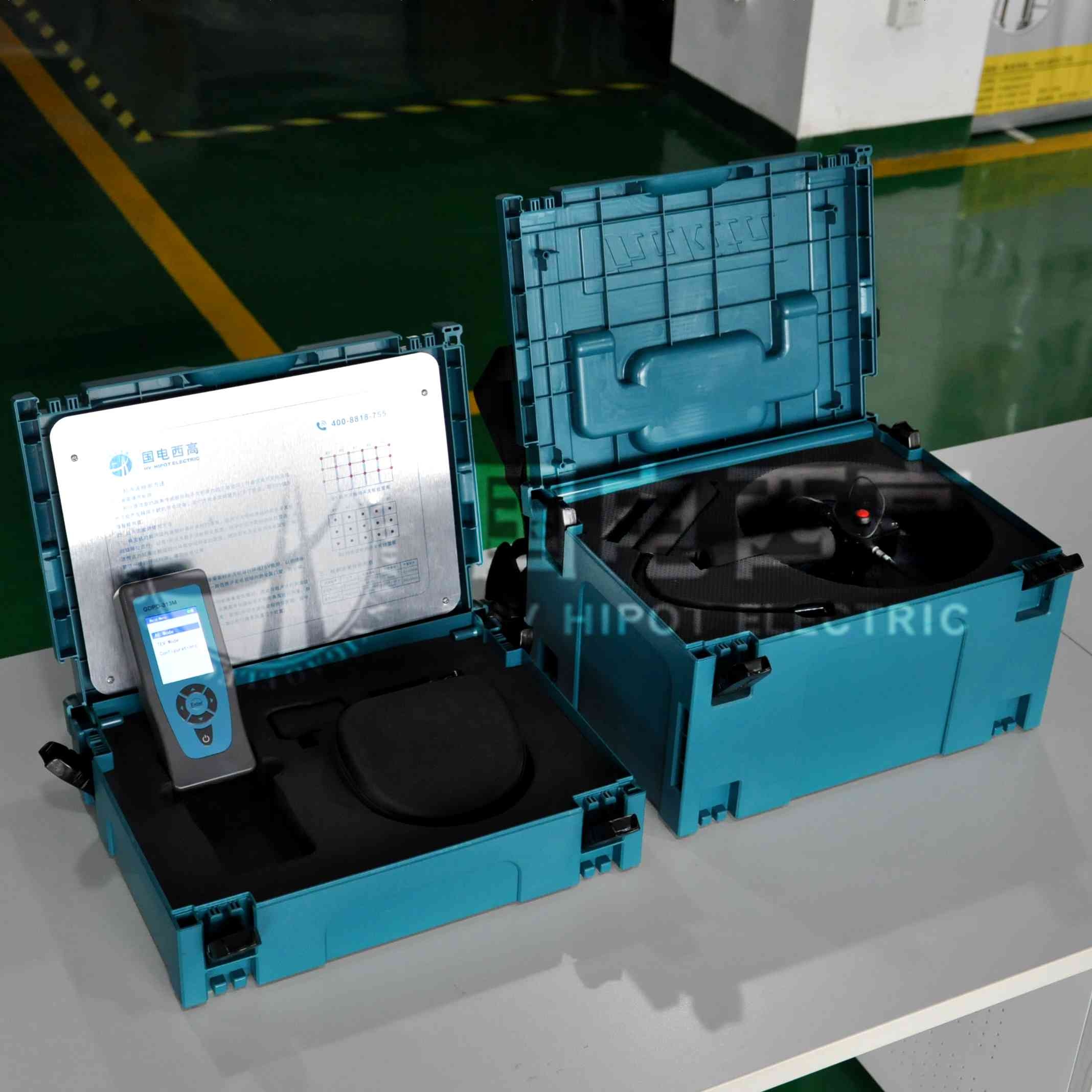

| 配置方案一 | GDPD-313M局放儀主機 | 內置TEV傳感器、超聲波傳感器 |
| 配置方案二 | GDPD-313M局放儀主機+外置超聲波蛇形傳感器 | |
| 配置方案三 | GDPD-313M局放儀主機+外置超聲波聚波器 | |

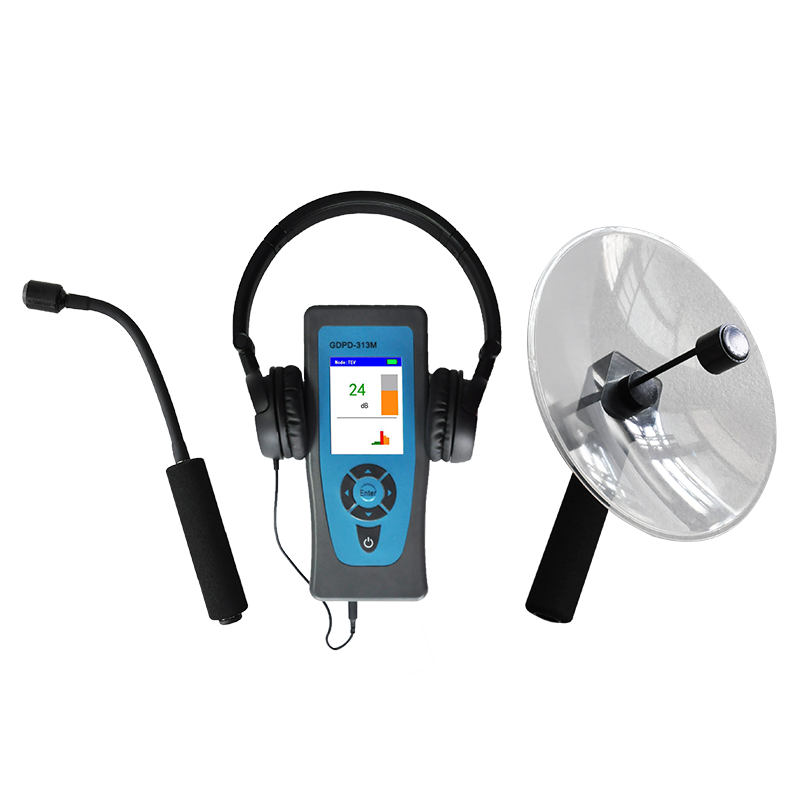

| 配置方案四 | GDPD-313M局放儀主機+外置超聲波聚波器+外置超聲波蛇形傳感器 |
|
1 、 TEV 傳感器技術參數（儀器內置） : |
|
|
測量范圍 |
0-65dB |
|
測量帶寬 |
3-100MHz |
|
精度 |
±1dB |
|
最多每周期脈沖數 |
1000 |
|
最小脈沖計數水平 |
1 |
|
2 、超聲波傳感器（儀器內置）： |
|
|
測量范圍 |
-7dB~70dB |
|
分辨率 |
1dB |
|
精度 |
± 1dB |
|
靈敏度 |
-65dB |
|
傳感器中心頻率 |
40.0±1.0KHz |
|
傳感器帶寬 |
2.0KHz |
|

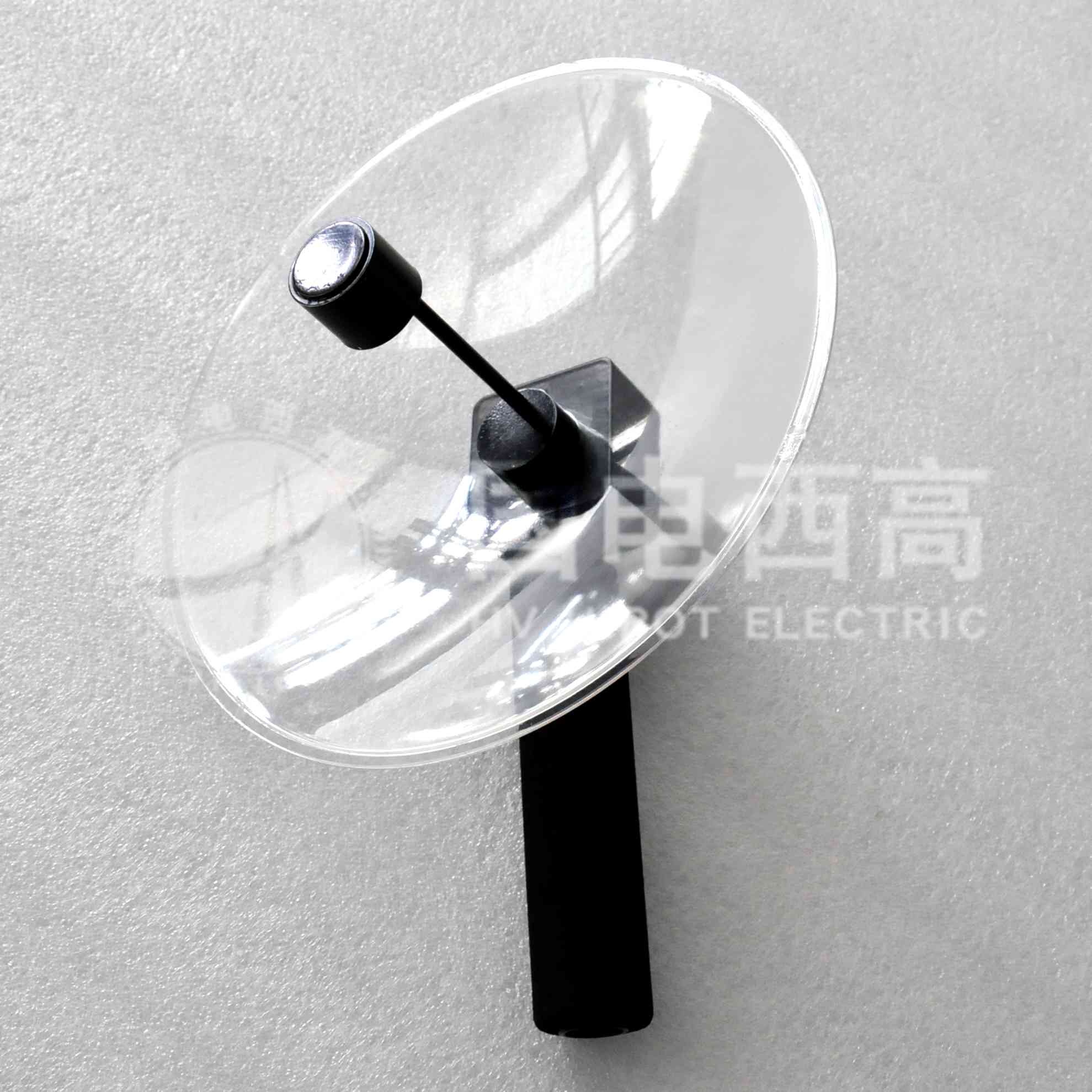

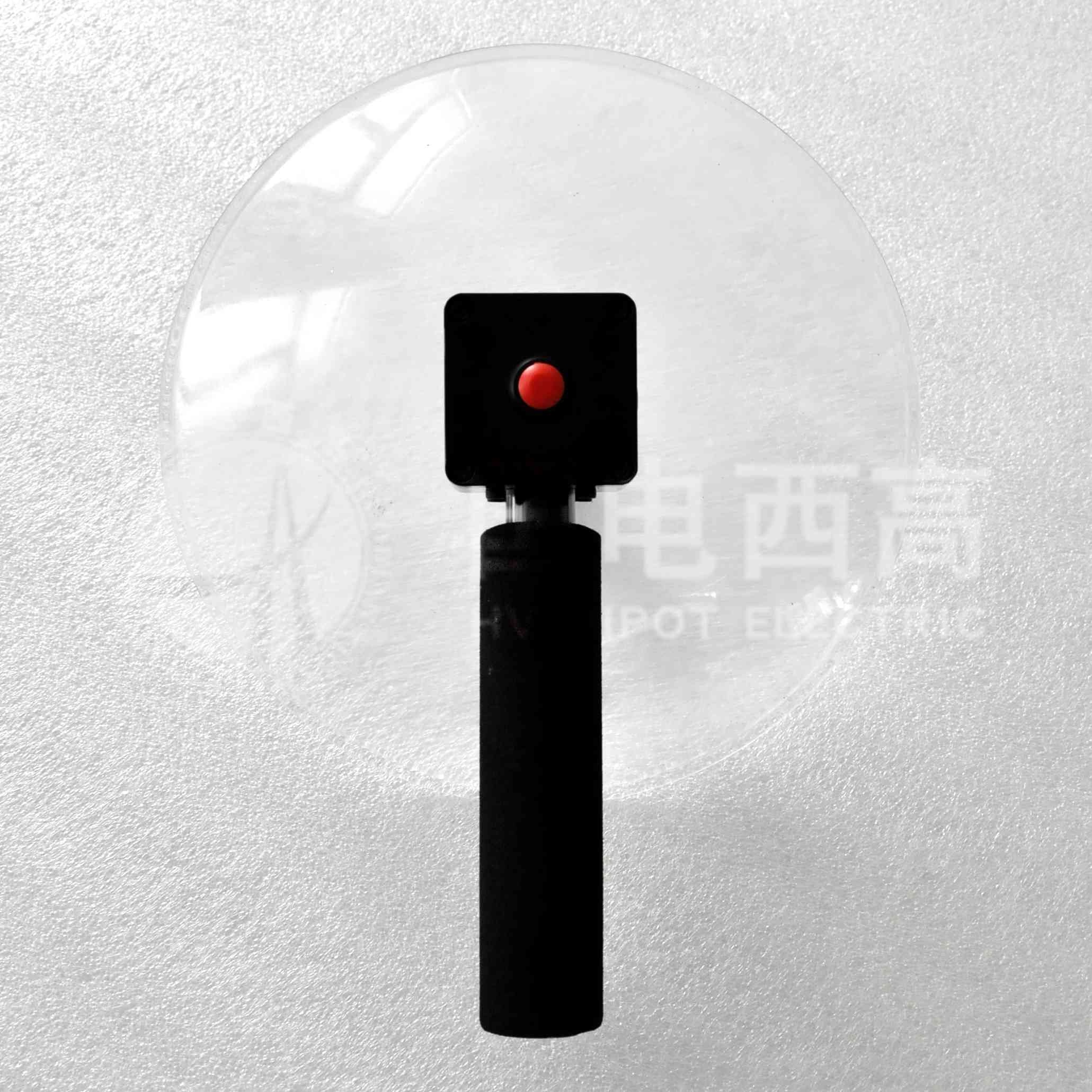

3 、超聲聚波器 （選配件外置） ： |
|
|
增益 |
10dB |
|
傳感器中心頻率 |
40kHz |
|
傳感器帶寬 |
2kHz |
|
激光傳感器 |
5mW 650nm 紅色激光；安全等級 LASS IIIA |
|
接口 |
4 芯航空插頭 |
|
線纜 |
2 米彈簧線 |
|

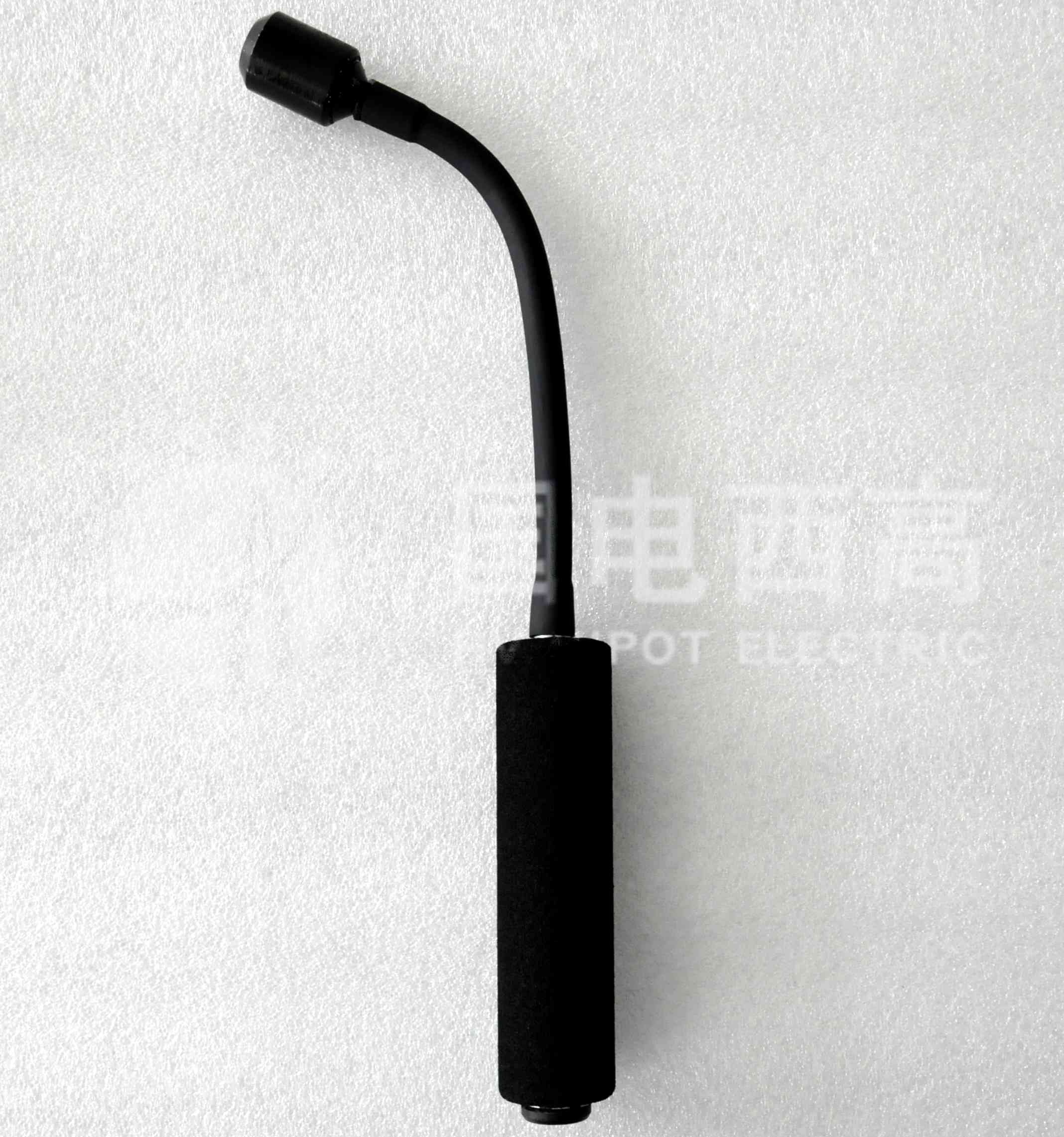

4 、蛇形探頭超聲波傳感器 （選配件外置） ： |
|
|
傳感器中心頻率 |
40kHz |
|
傳感器帶寬 |
2kHz |
|
傳感器靈敏度 |
-65dB |
|
接口 |
4 芯航空插頭 |
|
線纜 |
2 米彈簧線 |
|
5 、電池： |
|
|
內置電池 |
鋰電池， 8.4V ， 1800mAh |
|
使用時間 |
大約 8 小時 |
|
充電時間 |
大約 4 小時 |
|
電池保護 |
過壓過流保護 |
|
6 、電池充電器： |
|
|
額定電壓 |
8.4V |
|
充電輸出電流 |
1A |
|
使用溫度 |
-20 ℃ -60 ℃ |
|
使用濕度 |
<80% |
|
7 、硬件： |
|
|
外殼 |
灰色成型塑料 |
|
屏幕 |
240*320 TFT 液晶顯示屏 |
|
控制 |
6x 按鍵 |
|
接口 |
Micro USB 接口；充電器接口；耳機接口；外接聚波器接口 |
|

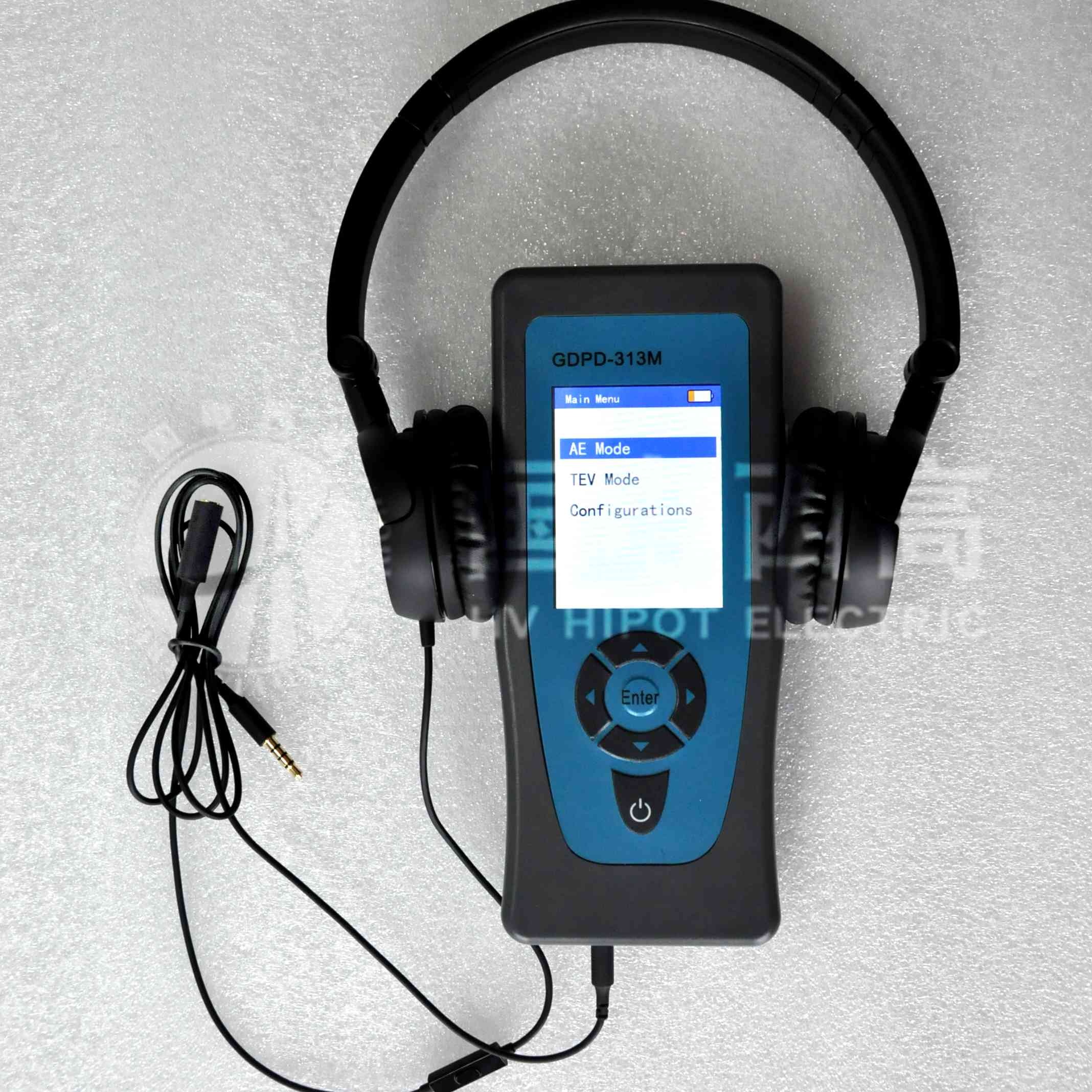

耳機 |
高保真降噪耳機 |
|
8 、尺寸： |
|
|
儀器尺寸 |
178mm×75mm×30mm |
|
儀器重量 |
0.25KG |
|
主機箱體尺寸 |
395mm×295mm×105mm |
|
主機箱體重量 |
2.3KG |
|
整套設備重量 |
2.7KG |
|
9 、工作環境： |
|
|
使用溫度 |
-20℃~50℃ |
|
環境濕度 |
0-90%RH |
|
IP 等級 |
54 |
