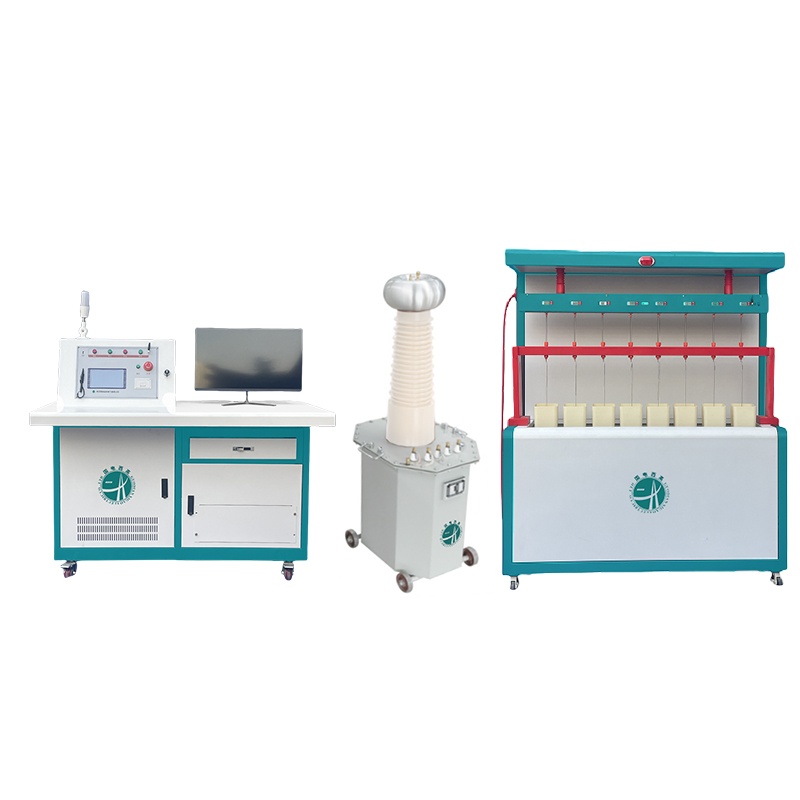

GDJS-108T 絕緣手套（靴）試驗裝置可以同時進行8只絕緣靴或絕緣手套的試驗，并測量每只試品的泄漏電流。

絕緣靴絕緣手套循環注水臺體的進水口接自來水龍頭，試驗前，打開進水閥，絕緣手套、絕緣手套試驗容器和水槽注水采用的腳踏開關控制電動注水槍，實現對絕緣手套、絕緣手套試驗容器和水槽注水。試驗結束后，將絕緣手套、絕緣手套試驗容器內的自來水倒入水槽，水槽內的水可通過排水管排除，如果絕緣手套絕緣靴循環注水裝置內部配有水箱，也可以實現試驗后的水回收再循環利用。

絕緣鞋試驗采用里面放置小鋼珠的干式試驗方法，擺脫了傳統的往鞋子里灌水做試驗，試驗完畢后不易曬干的做法。

高低壓分離，泄漏電流采用抗干擾無線傳輸技術傳輸回控制箱，極大的保護人身的安全。

每路試品均具有分?jǐn)鄼C(jī)構，當任意一路擊穿時或超過設定泄漏電流值時，該路試品將自動脫離試驗，不影響其它試品進行試驗。

采用7寸TFT觸摸大屏幕液晶漢字顯示，顯示信息量大，一屏同時顯示試驗電壓、8路高壓泄漏電流、萬年歷、計時時間等參數以及漢字提示內容。

采用直流電機控制調壓器升壓過程，全自動進行耐壓試驗。試驗開始后，儀器自動合閘以國標要求升壓速度自動升壓，到達預定電壓開始計時，并保持試驗電壓、計時到、自動降壓，到零后自動斷電，提示試驗結束，同時顯示各試品泄漏電流，并自動保存測試結果。

絕緣靴試驗具有專用金屬接地托盤，絕緣手套試驗具有專用容器，便于操作。

試驗變壓器變比自由設定，可以與客戶現有變壓器相互配套。

具有過流保護功能。

產品參數

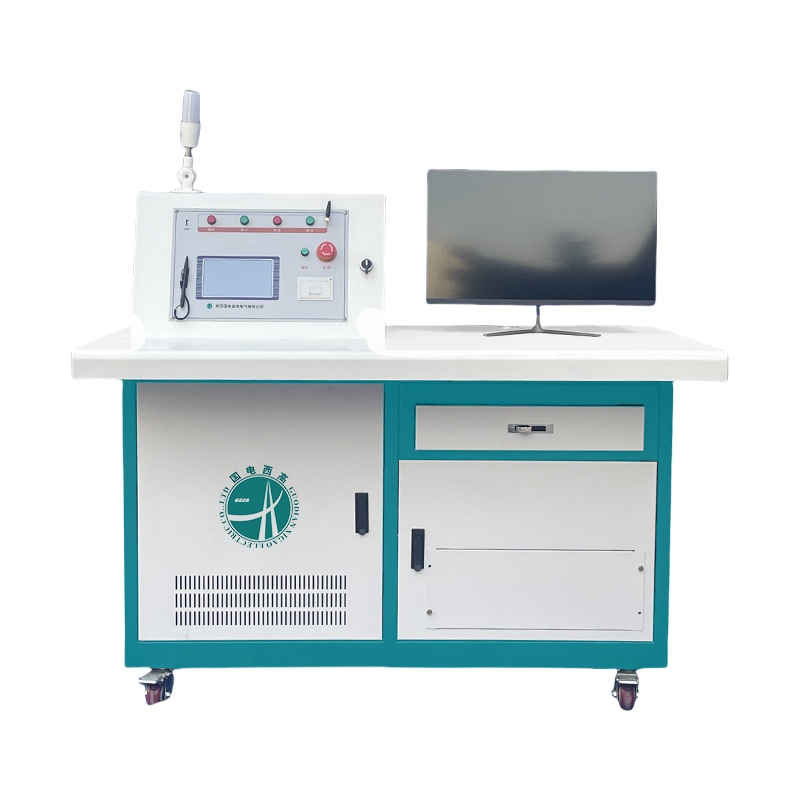

控制臺部分
輸入電壓：AC220V±10%  50Hz±1
輸出容量：10kVA
低壓輸出：AC 0～250V
輸出電流：0-50A（Max）
低壓電壓測量范圍：0-300V       分辨率：0.1V
低壓電流測量范圍：0.2-50A       分辨率：0.1A
高壓電壓測量范圍：AC0～100kV    分辨率：0.1KV
無線泄漏電流測量范圍：AC0～30mA  分辨率：0.1mA
計時范圍：0～99min
電壓精度：  ≤1%示值±0.1%量程
電流精度：  ≤1%示值±0.1%量程
控制臺規格尺寸：1300*800*1200   100KG


變壓器部分
輸出容量：10kVA
低壓（輸入）電壓：AC 0～200V
低壓（輸入）電流：AC 0～50A
高壓（輸出）電壓：AC 0～100kV
高壓（輸出）電流：0-100mA
測量變比：1000：1   誤差：±1%
阻抗電壓：≤12%；
空載電流：≤10%；
運行時間：額定容量下5min開，5min關斷續周期工作制，1/3額定電壓和1/3額定電流下可長期運行
規格尺寸：350*480*970   110KG

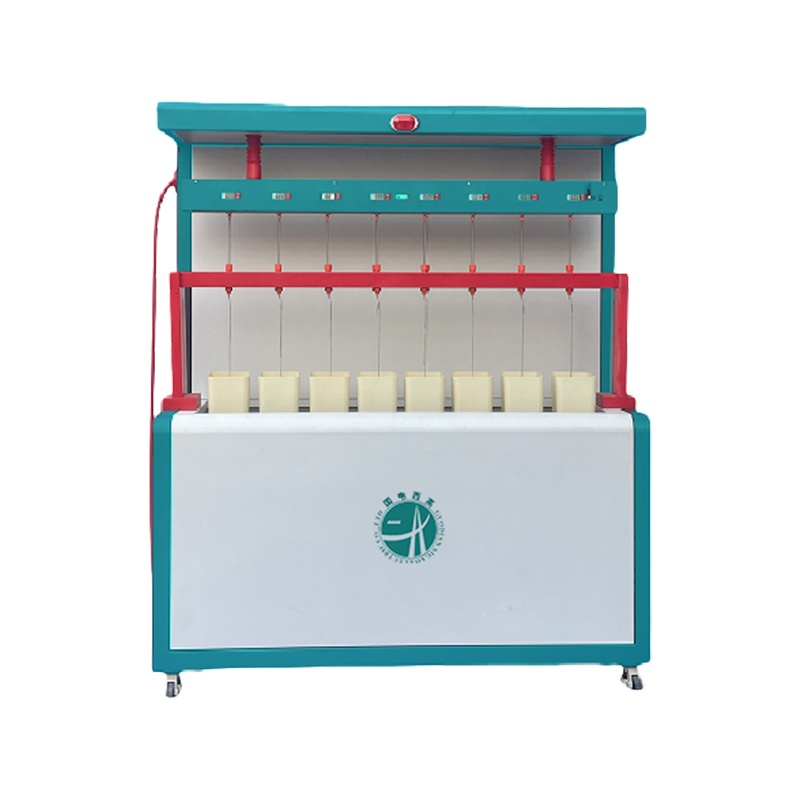

絕緣手套（靴）智能試驗裝置-泄漏電流測控平臺
試驗工位：8
泄漏電流測量范圍：AC0～30mA  分辨率：0.01mA
電流精度  ≤±1%RD±0.1%FS

設備規格尺寸： 1800*600*1600   120KG
