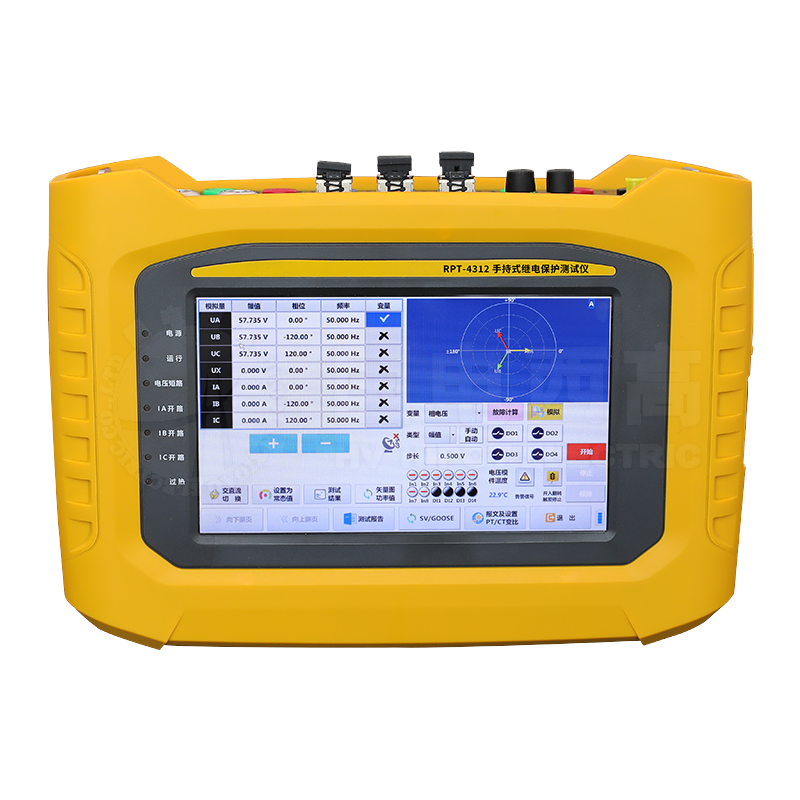

萬分之五的電流電壓輸出精度，滿足合并單元測試要求；
手持式設計，體積小，重量輕，整機重量不足3kg，攜帶方便；
采用7寸高清電容觸摸屏，無按鍵設計，全觸屏操作，操作方便快捷；
內置鋰電池組供電，并具有應急電池插口，可外接備用電池工作；
三相1A電流持續輸出時間可大于3小時；
儀器采用嵌入式Linux操作系統，相比Windows CE操作系統，運行更穩定；
測試軟件模塊適應Linux操作環境，更適合于觸摸操作，參數輸入和各種控制功能簡單易用，方便快捷；
數模混合輸出方式，滿足“模擬量+GOOSE”的保護裝置測試要求；
強大的SV和GOOSE報文分析能力，具有報文分析儀的功能；
具有SCD文件比對及SCD文件圖形化功能；
豐富的繼電保護測試功能，具備手動測試、狀態序列、諧波疊加、整組試驗、低周減載、低壓減載、距離、零序、過流、諧波制動等繼電保護專項測試模塊；
具有光功率測量功能；
強大的異常工況報警功能，具備電壓源短路、電流源開路、過熱及信號失真檢測報警功能；
采用低功耗設計，運用PWM溫度控制系統，實現儀器內部溫度控制；
具有自動升級功能，可直接使用U盤升級；
自動生成測試報告，通過U盤進行拷貝存檔。
|
交流電流 |
|
|
設置 |
各相輸出電流幅值，頻率和相位獨立可調 |
|
輸出范圍 |
3×0～10A/相 |
|
三相并聯輸出：0～22A |
|
|
準確度 |
<±0.2mA(0A～0.2A) |
|
<±0.05%±0.1mA（0.2A～10A）， |
|
|
<±0.1%（10A～20A） |
|
|
<±0.2%（20A～Imax） |
|
|
分辨力 |
1mA |
|
最大輸出功率Pmax |
3×10A/相≥12VA/相 |
|
電流上升下降時間 |
<100μs |
|
總諧波失真度（ THD%） |
≤0.2%(0.2A～2A)，≤0.1%(0.2A～Imax) |
|
頻率 |
10Hz ～1kHz |
|
幅頻特性 |
幅度變化 ≤±0.05%～±0.5%（10Hz～1kHz） |
|
輸出時間 |
＜5A/相，連續輸出； |
|
異常工況報警 |
過熱、過載、失真、開路自動檢測并告警 |
|
交流電壓 |
|
|
設置 |
各相輸出電壓幅值，頻率和相位獨立可調 |
|
輸出范圍 |
4×0～130V/相 |
|
準確度 |
<±1mV（0V～2V） |
|
<±0.1%（2V～4V） |
|
|
<±0.05%（4V～Vmax） |
|
|
分辨力 |
1 mV（0.2V～10V），10 mV（10V～130V） |
|
最大輸出功率Pmax |
3×130V/相≥26VA/相 |
|
電壓上升下降時間 |
<100μs |
|
總諧波失真率（ THD%） |
≤0.1% (2V～130V) |
|
頻率 |
10Hz～1kHz |
|
幅頻特性 |
幅度變化 ≤±0.05%～±0.5%（10Hz～1kHz） |
|
輸出時間 |
額定條件下，連續輸出 |
|
異常工況報警 |
過熱、過載、失真、短路自動檢測并告警 |
|
電流、電壓同步誤差 |
≤10μs |
|
頻率 |
|
|
正弦信號 |
10Hz～1000Hz |
|
準確度 |
＜1mHz （10Hz～450Hz） |
|
＜10mHz（450 Hz～1000Hz） |
|
|
分辨率 |
0.001Hz |
|
輸出特性 |
能疊加2～50次任意幅值（小于額定值）的諧波 |
|
相位 |
|
|
相角范圍 |
0到359.9° |
|
準確度 |
±0.1° |
|
分辨率 |
0.01° |
|
直流電流 |
|
|
輸出范圍 |
3×0～10A/相 |
|
準確度 |
<±1mA(0A～0.2A) |
|
±0.5%（0.2A～Imax） |
|
|
分辨力 |
1mA |
|
直流電壓 |
|
|
輸出范圍 |
4×180V/相 |
|
準確度 |
<±4mV(0 V～2V) |
|
±0.2%（2V～Vmax） |
|
|
分辨力 |
1mV（0V～10V），10mV（10V～180V） |
|
光纖以太網接口 |
|
|
數量 |
3對 |
|
接口類型 |
LC接口 |
|
波長 |
百兆口：1310nm |
|
通信協議 |
IEC61850-9-2，GOOSE |
|
光纖串行接口 |
|
|
數量 |
2個，1發1收 |
|
接口類型 |
ST 接口 |
|
波長 |
850nm |
|
通信協議 |
IRIG-B |
|
開入量 |
|
|
數量 |
4對 |
|
開入特性 |
4對開入接點自適應空節點或帶電位； |
|
帶電位接點翻轉電平20~250V（DC） |
|
|
電氣隔離 |
4對開入電氣隔離 |
|
空接點門檻阻抗參數 |
3kΩ～5kΩ |
|
開出量 |
|
|
數量 |
4對 |
|
類型 |
DO1-DO3常規接點（響應時間<2ms） |
|
DO4快速接點（響應時間<100μs） |
|
|
直流容量 |
Vmax：300V（DC）/Imax：0.3A（不含快速開出） |
|
電以太網接口 |
|
|
數量 |
1個 |
|
接口類型 |
RJ45 |
|
通信協議 |
MMS、TCP/IP |
|
藍牙接口 |
|
|
數量 |
1個 |
|
WIFI接口 |
|
|
數量 |
1個 |
|
USB接口 |
|
|
USB |
1個 |
|
同步接口 |
|
|
光B 碼發送 |
ST 接口，1個 |
|
光B 碼接收 |
ST 接口，1個 |
|
PPS脈沖接收 |
ST 接口，1個 |
|
GPS |
1個，內置GPS接收模塊 |
|
供電電源 |
|
|
電池 |
內置大容量鋰電池組 |
|
電源適配器 |
專用電源適配器 |
|
輸入：AC100～240V，50/60Hz，1.5A |
|
|
輸出：DC15V，4A |
|
|
機械尺寸及重量 |
|
|
顯示屏 |
7寸電容液晶顯示屏（觸摸屏） |
|
尺寸 |
261mm×181mm×80mm（W×H×D） |
|
重量 |
＜2.8kg |
