多油斷路器作為電力系統中的關鍵設備，其絕緣性能直接影響電網運行安全。介質損耗因數（tanδ）是評估絕緣狀態的核心指標，通過測量該參數可有效檢測絕緣油老化、受潮及固體絕緣件缺陷。本文依據 DL/T 474.3-2018《現場絕緣試驗實施導則 第 3 部分：介質損耗因數和電容測量》等標準，結合現場實踐，系統闡述多油斷路器介質損耗因素的測量方法及操作規范。
介質損耗因數（tanδ）反映絕緣材料在交流電場下的能量損耗特性。當絕緣介質存在缺陷（如受潮、老化）時，極化和電導損耗增加，導致 tanδ 值上升。通過測量試品兩端電壓與電流的相位差，結合標準電容器的參考值，可計算得到 tanδ 和電容量（Cx）。
-

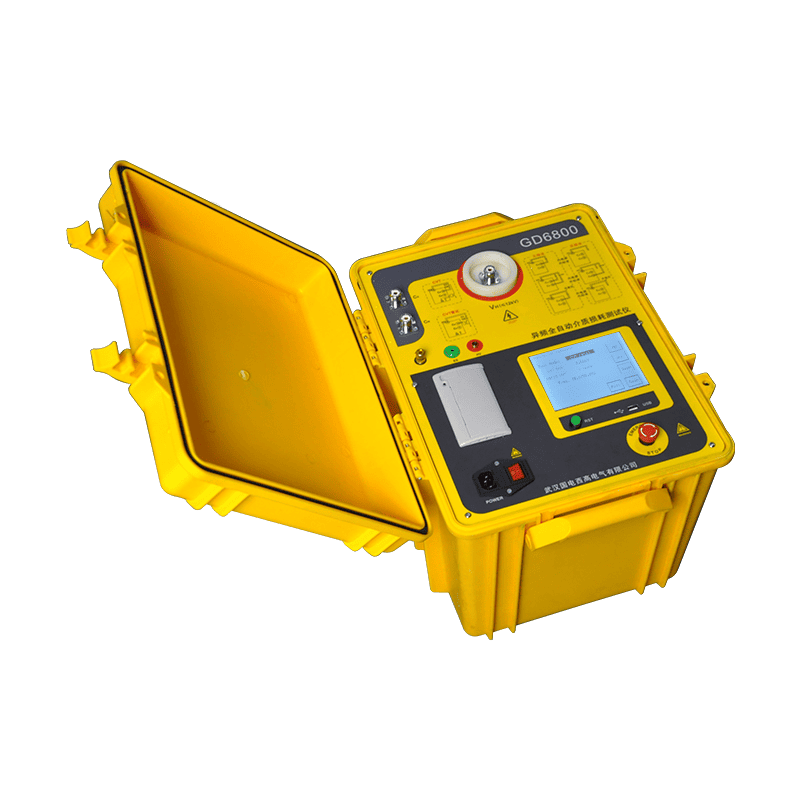

高壓介損測試儀：精度需滿足 ±(1% 讀數 + 0.0004)，支持異頻抗干擾技術（如 45Hz/55Hz），典型型號包括 QS30、AI-6000 等。
-
標準電容器：電容值穩定（如 50pF/100pF），介質損耗因數小于 0.01%。
-
兆歐表：2500V，用于絕緣電阻預測試。
-
溫濕度計：精度 ±0.5℃/±2% RH。
-
環境溫度：不低于 + 5℃，建議在 10℃~40℃范圍內測量。
-
相對濕度：不大于 80%。
-
天氣條件：無雨、無霧，避免強電磁場干擾。
-
清潔試品表面（如套管瓷裙、接線端子），去除污穢和水分。
-
檢查儀器狀態：介損測試儀校驗有效期不超過 1 年，接線端子無氧化。
-
預測試品絕緣電阻：合閘狀態下整體絕緣電阻應符合 DL/T 596 要求，分閘狀態下套管絕緣電阻不低于 1000MΩ。
-
反接線方式：適用于多油斷路器整體測量，將儀器接地端（E）與斷路器外殼連接，高壓端（H）接被測套管，標準電容器低壓端接地。
-
正接線方式：用于套管單獨測量，試品高壓端接儀器 H 端，低壓端接 Cx 端，標準電容器與試品并聯。
-
按反接線方式連接儀器與試品，確保接地可靠。
-
設置測試電壓：通常為 10kV（繞組電壓 10kV 及以上）或額定電壓（10kV 以下）。
-
記錄環境溫濕度，啟動測試，讀取 tanδ 和 Cx 值。
-
若 tanδ 超過出廠值的 1.3 倍或電容變化超過 ±5%，需進行分解試驗。
-
斷開斷路器與外部連接，分閘后對每支套管逐一測試。
-
采用正接線或反接線（末屏接地時用正接線），施加 10kV 電壓。
-
若某套管 tanδ 超標（如 35kV 套管運行中 tanδ＞3.5%），需落下油箱或放油復測。
-
油箱處理：放油后復測，若 tanδ 下降＞3%（DW1-35 型＞5%），表明絕緣油或圍屏存在缺陷。
-
滅弧室檢查：卸除滅弧室屏蔽罩，若 tanδ 降至 2.5% 左右，判定滅弧室受潮。
-
套管檢測：擦凈套管表面，若仍異常，按套管標準（GB 50150）判斷，必要時更換。
-
公式：tanδ(20℃) = tanδ(t) × K^[(20-t)/10]，其中 K=1.2~1.25（電容套管）。
-
示例：t=30℃時 tanδ=0.8%，校正后 tanδ(20℃)=0.8% × 1.2^(-1)=0.67%。
-
合格標準：
-
tanδ 不超過出廠值的 1.3 倍，且與歷年數據無顯著變化。
-
電容值偏差≤±5%，否則需結合繞組變形試驗分析。
-
異常處理：
-
tanδ 超標時，結合絕緣油微水、酸值及色譜分析綜合判斷。
-
電容顯著變化可能指示套管缺膠、缺油或電容屏短路。
-
試驗前充分放電，防止殘余電荷傷人。
-
設置警示圍欄，禁止無關人員進入試驗區域。
-
使用絕緣工具，確保儀器金屬外殼可靠接地。
-
儀器校驗：每年至少一次，涵蓋全量程和高低電壓點。
-
重復性測試：同條件下測量 3 次，tanδ 偏差≤0.0005，電容偏差≤1%。
-
抗干擾措施：采用異頻法、選相倒相或遠離干擾源（如避雷器、互感器）。
多油斷路器介質損耗因素測量是保障設備安全運行的關鍵環節。通過規范的測試流程、精準的數據處理及科學的結果分析，可有效識別絕緣缺陷，為狀態檢修提供依據。實際操作中需嚴格遵循 DL/T 474.3-2018 等標準，結合設備結構特點靈活應用分解試驗，同時注重環境因素對測量結果的影響，確保試驗數據準確可靠。
