一、引言
變壓器作為電力傳輸和分配中的關鍵設備，其容量的準確測定對于電力系統的可靠運行、經濟調度以及設備的安全維護至關重要。隨著電力行業的發展，對于變壓器容量測試的準確性和便捷性提出了更高要求。本文將詳細介紹變壓器容量測試中的參數設置及操作方法，幫助相關人員更好地掌握這一重要技術。
二、測試前準備

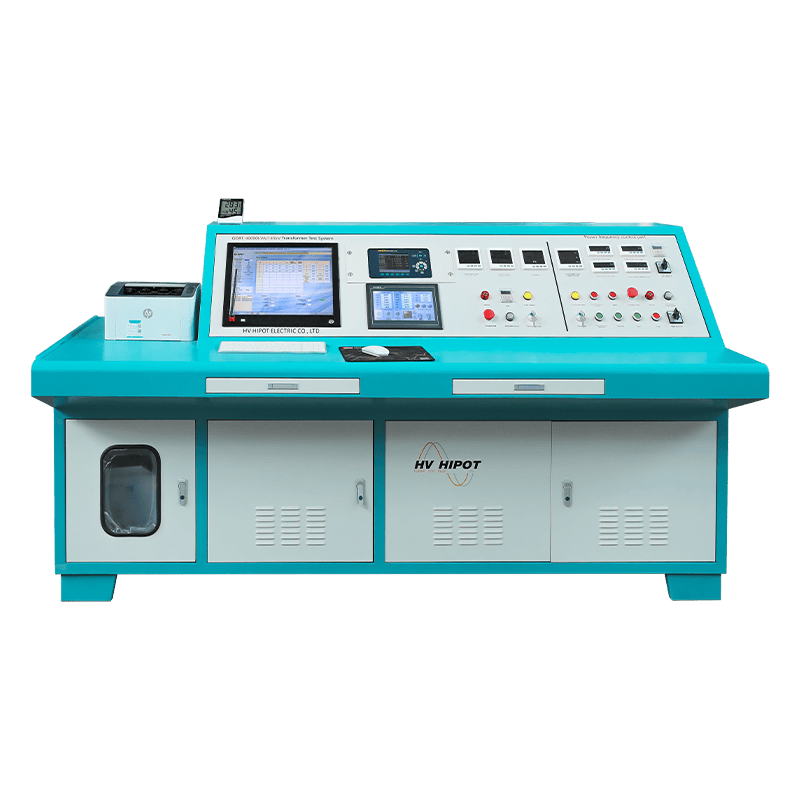

（一）測試設備選擇
目前市場上有多種變壓器容量檢測設備，如依據國標 GB - 1094《電力變壓器》及 GB/T - 6451《油浸式電力變壓器技術參數和要求》設計的設備，常采用新型低電壓小電流測試方法。選擇設備時需考慮其適用的變壓器電壓等級和容量范圍，例如某些設備適用于 3KV ~ 10KV 級及 35KV 級、容量為 30KVA ~ 6300KVA 的配電變壓器。同時，設備應具備較高的測量精度，一般要求測量精度達到 ±10% 左右。此外，一體化設計、便于攜帶、具備數據存儲和打印功能的設備能更好地滿足現場測試需求。
（二）設備檢查與充電
在使用設備前，需檢查設備外觀是否有損壞，各接口是否正常。若設備長時間未使用（如三個月未用），需進行充電。以常見設備為例，先接入～220V 電源，然后按下 “電源開關”，此時充電指示綠燈亮，當紅燈亮?xí)r，表示電已充滿。
（三）現場安全檢查
確保測試現場符合安全規范，變壓器周圍設置明顯的警示標識，防止無關人員靠近。檢查變壓器的運行狀態，確保其已停電，并進行充分的放電操作，以保障測試人員的人身安全。同時，確認測試現場的環境條件符合設備要求，如工作溫度一般要求在 - 10℃ ~ 40℃，環境濕度≤85% 且無結露。
三、參數設置詳解
（一）基本參數設置
-
高壓側額定電壓：此參數需根據被測變壓器高壓側的實際額定電壓準確設置。例如，對于 10KV/400V 的配電變壓器，應將高壓側額定電壓設置為 10KV。設置時，在容量測試的參數設定界面中，將光標停留在高壓側額定電壓位置，按 “OK” 鍵，然后通過相應按鍵（如↑、↓、←、→鍵）調節電壓數值，再按 OK 鍵完成設置。務必保證設置值與被測變壓器高壓側電壓對應，否則會影響測試結果的準確性。
-
變壓器類型：包括單相變壓器或三相變壓器，需根據實際變壓器類型進行選擇。在參數設置界面中，將光標移至 “變壓器類型” 選項，通過按鍵選擇正確的類型。
-
變壓器類別：常見的變壓器類別有標 S（H）7/9/11/13/14/15、100℃干式變 SCB9/10/11/12、120℃干式變 SCB9/10/11/12、145℃干式變 SCB9/10/11/12 等。設置時，將光標停留在該選項位置，按 “OK” 鍵后，利用 “↑”“↓”“←”“→” 鍵選擇與被測變壓器銘牌相符的類別，再按 OK 鍵完成設置。
（二）關鍵參數設置
-
阻抗電壓：準確輸入阻抗電壓對于精確測量變壓器容量至關重要。當已知試品變壓器銘牌所標阻抗電壓時，將光標移至 “阻抗電壓” 處，此處通常為 3 位數字，小數點位置固定。將光標移至某一數字位后，利用↑、↓鍵輸入數字，利用←、→鍵移動并確認。若被試品的阻抗電壓未知，可輸入 0，此時儀器會自動匹配相近阻抗進行測試，但為獲得更準確結果，建議盡量獲取準確的阻抗電壓值并輸入。
-
高壓側分接檔位：變壓器分接檔位一般有最低檔、中間檔（額定檔）和最高檔。測試時，需將儀器的分接檔位設置與被試品檔位一致。若被試品的檔位超過三檔，應使被試品的中間檔位對應儀器設置的中間檔，一般儀器檔位的調壓比默認是 5%。在參數設置界面中找到 “高壓側分接檔位” 選項，通過按鍵進行正確設置。
（三）輔助參數設置
-
試品溫度：指當前被試變壓器的溫度，應盡量準確測量并輸入。例如，可使用溫度計測量變壓器本體溫度后，在參數設置界面中，通過上下鍵將手型指針指到 “試品溫度” 選項，用左右鍵調節溫度數值。此溫度雖不影響容量值，但會影響負載損耗值的計算。
-
連接類型（聯結組別）：根據變壓器的內部接線方式，常見的聯結組別類型有 Y/Yn0，D/Yn11，Y/Zn11 等。在參數設置界面中找到 “連接類型” 或 “聯結組別” 選項，將其設置為與被試品相符的類型，因?yàn)椴煌?lián)結組別的變壓器損耗參數不同，正確設置有助于準確判斷變壓器的型式。
-
空載損耗：當系統設置中的 “空載損耗是否參與容量測試” 選擇 “是” 時，會出現此設置項。此處的值可以自動記錄上次測量空載時的結果并顯示，也可根據實際情況更改。如需要精確判斷變壓器型號，建議設置此項；若不需要精確判斷，可設為 0。
四、操作方法步驟
（一）接線操作
-
容量測試儀通常配有三把測試鉗（黃、綠、紅），每只鉗子分別引出兩根測試線，一根粗線、一根細線。將鉗表通過轉接線與面板的航空插頭連接，按照相應的顏色和粗細接到轉接線相應的顏色和粗細的插孔上。
-
將鉗頭按顏色分別夾在被試變壓器的高壓側各相接線柱上，確保連接牢固。同時，變壓器的低壓側要用專用短接線進行良好短接，以形成測試回路。
（二）測試流程操作
-
接好線后，開機按任意鍵進入主菜單，選擇容量測試（可通過上下左右鍵移動光標，確定鍵選擇），即可進入容量測試設置界面。
-
在容量測試設置界面中，按照上述參數設置詳解，依次準確設置各項參數，包括高壓側額定電壓、變壓器類型、變壓器類別、阻抗電壓、高壓側分接檔位、試品溫度、連接類型、空載損耗等。
-
參數設置完成后，將光標移至 “開始測試” 選項（或按下相應的開始測試按鍵），儀器開始自動升壓進行測試。測試過程中，儀器會自動采集各項數據，包括 ABC 三相的測試電壓、ABC 三相的測試電流、ABC 三相的測試功率等，并計算出各相的平均電壓和平均電流、各相的總功率。
-
測試完成后，儀器會自動顯示測試結果，包括實測容量、判定容量、負載損耗值等。若試驗人員的接線不正確或測試過程中出現異常，儀器會自動提示 “測試異常，請檢查接線” 等信息。
-
測試完成后，可選擇將結果保存到內部存儲器中（在儀器操作界面中選擇 “保存” 選項），以便后續查閱。也可選擇 “打印” 選項，通過儀器自帶的微型打印機將測試結果打印出來。
五、常見問題及解決方法
（一）測試結果不準確
-
原因：參數設置錯誤，如高壓側額定電壓、阻抗電壓等設置與實際不符；測試接線不牢固，存在接觸電阻；測試現場存在電磁干擾等。
-
解決方法：仔細檢查各項參數設置，確保與變壓器實際參數一致；重新檢查測試接線，確保連接牢固可靠；盡量選擇在電磁干擾較小的環境中進行測試，若無法避免干擾，可采取屏蔽等措施減少干擾影響。
（二）儀器無法正常啟動或工作異常
-
原因：設備電池電量不足；儀器內部軟件故障；硬件損壞等。
-
解決方法：先檢查設備電池電量，若電量不足，及時充電；若充電后仍無法正常啟動，可嘗試對儀器進行復位操作（具體復位方法參考儀器說明書）。若問題仍未解決，可能是儀器內部軟件或硬件出現故障，需聯系專業維修人員進行檢修。
變壓器容量測試的參數設置及操作方法是保障測試結果準確可靠的關鍵。在測試前，需做好充分的準備工作，包括選擇合適的測試設備、檢查設備及確保現場安全。在參數設置過程中，要嚴格按照變壓器的實際參數準確設置各項參數，尤其是高壓側額定電壓、阻抗電壓、分接檔位等關鍵參數。操作過程中，要規范接線，按照正確的流程啟動測試，并妥善處理測試結果。同時，對于測試過程中可能出現的問題，要能夠及時分析原因并采取有效的解決方法。通過熟練掌握變壓器容量測試的參數設置及操作方法，可更好地為電力系統的安全穩定運行提供有力支持。
