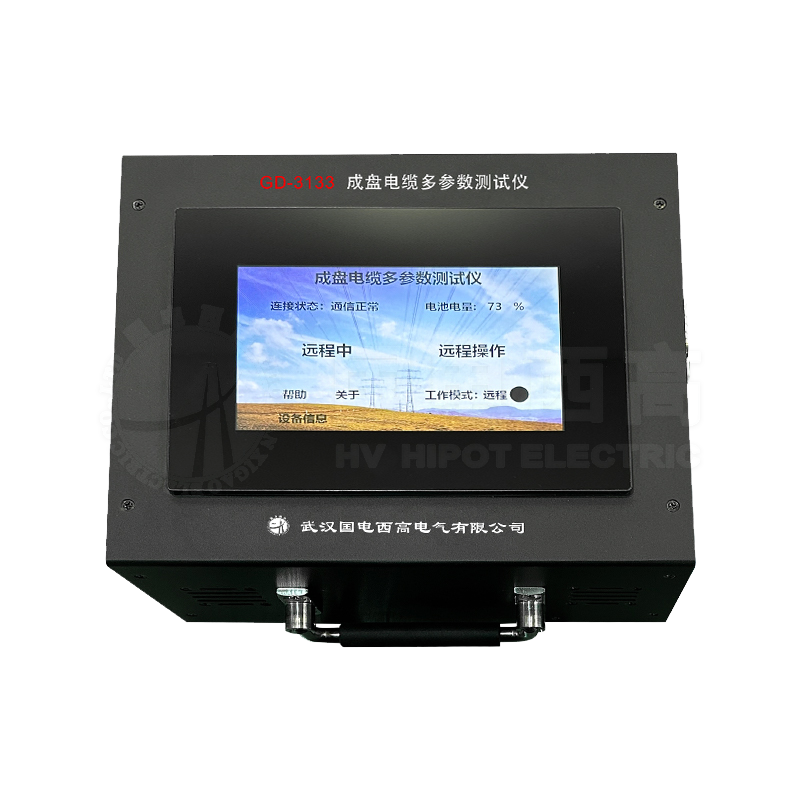

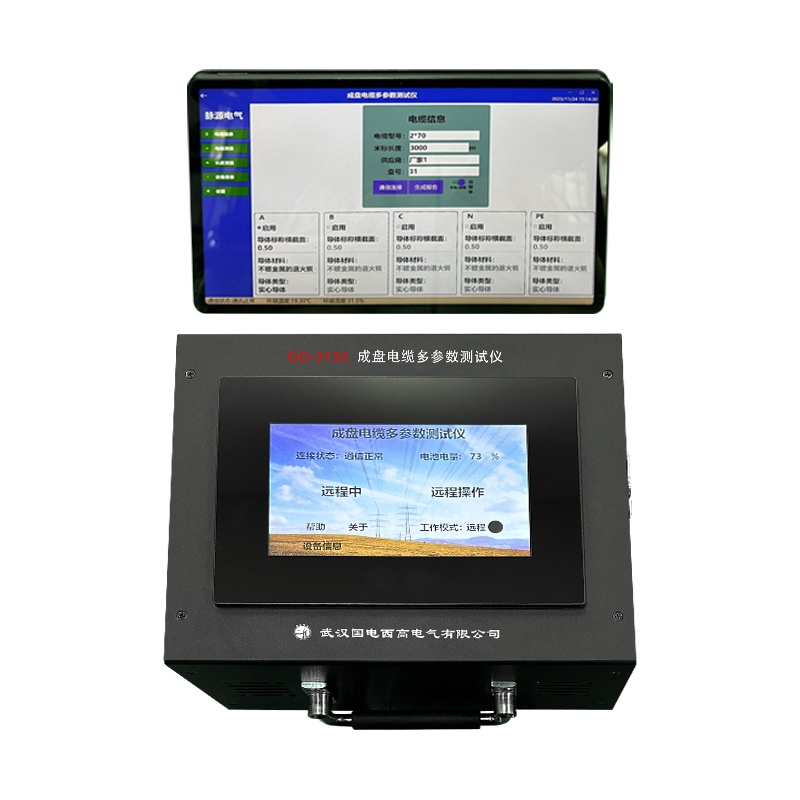

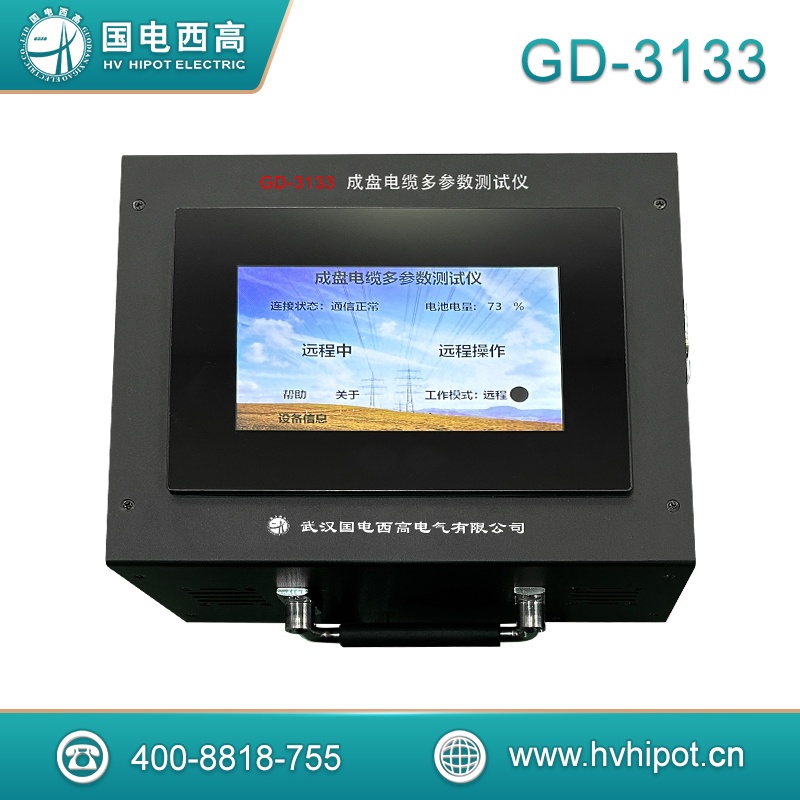

Name: GD-3133成盤電纜多參數測試儀
Brand: 武漢國電西高電氣有限公司

技術特點
產品參數
產品圖集
客戶案例

GD-3133 成盤電纜多參數測試儀是一款對電纜質量進行快速檢測的儀器，結合多電氣參數的測量，能快速的對電纜導體單位長度電阻、導體有效截面積、電纜長度等值進行測量計算，為用戶進行電纜質量檢測提供了有效準確的手段。具有便捷、快速、準確的特點，適用于各類型電纜。

執行標準

GB/T 3956-2008 電纜的導體
GB/T 6587-2012 電子測量儀器通用規范
GB/T 12604.1-2020 無損檢測術語超聲檢測
GB/T 11344-2021 無損檢測超聲測厚
JB/T 9329-1999 儀器儀表運輸、運輸貯存基本環境條件及試驗方法

產品參數

采用精密直流電阻測量模塊測量電纜的電阻，測量范圍：0Ω～100Ω，基本精度±0.2%+1uΩ，在計算單位長度電阻時自動進行溫度修正；
長度測量采用高精度脈沖時間計數模塊，長度測量范圍30m～50km，精度優于±1%+0.5m；
精密溫濕度測量模塊，測量精度：溫度±1%，濕度±2%；
藍牙模塊有效傳輸距離0~30m，環境空曠情況下；
鋰電池為12.6V 15000mAh，大容量電池組，滿電量時可供測試儀開機待機20小時以上，實際不間斷測量運行8小時以上。
———————————————————————————

注：根據導體的直流電阻來計算電纜長度（截取部分電纜與整體進行比對）的測量準確度，與截取電纜導體的電阻測量和長度測量關系較大，須按照制造商提供的《產品使用說明書》中相關部分進行截取操作，并準確測量截取部分長度，同時為了保障足夠的測試精度，截取的電纜的電阻不宜過小，通常需大于1mΩ。推薦低壓電纜可以采用此方法進行電纜長度的測量。

產品細節
