在電力系統中，電纜作為電能傳輸的重要載體，其絕緣性能的好壞直接關系到電力系統的安全穩定運行。串聯諧振電纜交流耐壓試驗作為一種檢測電纜絕緣性能的有效手段，在電力工程領域得到了廣泛應用。
試驗原理
串聯諧振電纜交流耐壓試驗基于串聯諧振電路原理。當電路中的電感 L、電容 C 以及電源頻率 f 滿足公式
\( f = \frac{1}{2\pi\sqrt{LC}} \)時，電路達到諧振狀態。此時，電抗器的感抗\( X_{L} = 2\pi fL \)與試品（電纜）的容抗\( X_{C} = \frac{1}{2\pi fC} \)相等，電路總阻抗最小，電流最大。在諧振狀態下，試品兩端的電壓\( U_{C} \)為勵磁電壓\( U_{L} \)的 \( Q \) 倍（\( Q \)為品質因數，\( Q = \frac{X_{L}}{R} \)，\( R \) 為回路電阻），通過調節電源頻率使試品與電抗器發生諧振，從而在試品兩端產生高電壓，實現對電纜的耐壓試驗。這種試驗方法能以較低的電源容量獲得高電壓，且輸出電壓波形接近正弦波，減少了諧波對試品的損傷，同時在試品擊穿時，諧振條件被破壞，電壓自動下降，避免事故擴大。
試驗前準備
-
參數確認與電纜檢查：明確被試電纜的型號、額定電壓、長度等關鍵參數，依據相關國標確定試驗電壓和時長。以 10kV 電纜為例，通常選取 2.5 倍額定電壓，耐壓時長為 60min。仔細檢查電纜外觀，確保無破損。使用兆歐表測量電纜絕緣電阻，初步排查明顯的絕緣缺陷，并對電纜進行充分放電接地，防止殘余電荷影響試驗結果。
-

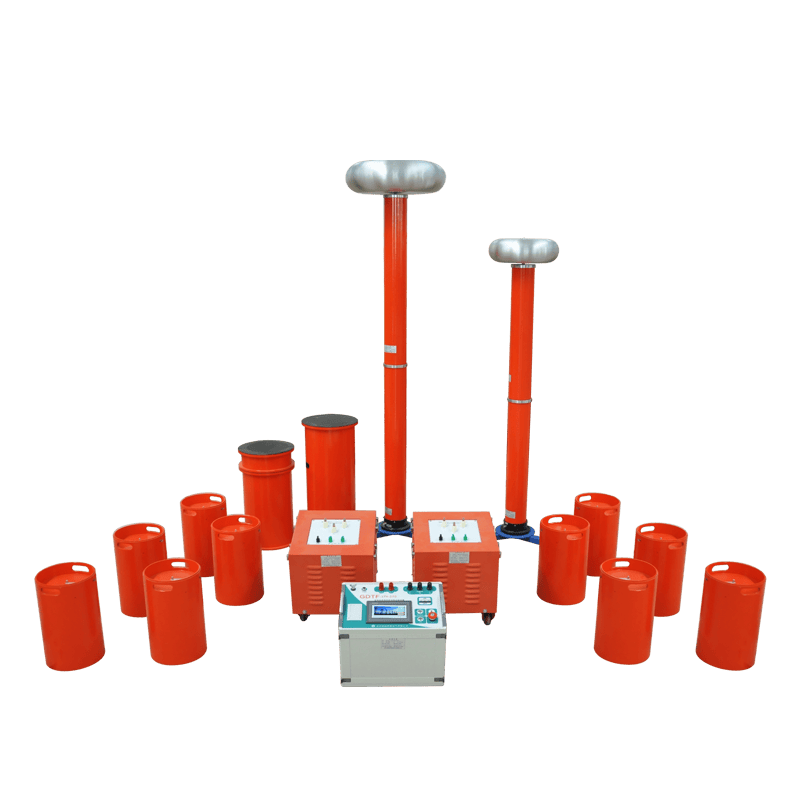

試驗設備選配與檢查：選擇合適的試驗設備，包括變頻電源、勵磁變壓器、串聯電抗器、電容分壓器等。確保設備外觀無損壞，絕緣性能合格。設備的參數需與被試電纜相匹配，例如電抗器的電感量應根據電纜電容進行合理選擇，以保證能在合適的頻率范圍內達到諧振狀態。
-
試驗區域設置：劃定清晰的試驗區域，設置牢固的圍欄和醒目的警示標識，嚴禁無關人員進入試驗區域，確保試驗過程中的人員安全。
試驗回路接線
-
主回路連接：按照 “變頻電源→勵磁變壓器→串聯電抗器→被試電纜→電容分壓器→接地” 的順序，將所有設備依次串聯，構建成一個完整的閉合主回路。確保各連接部位緊密牢固，避免接觸不良導致電阻增大，影響試驗結果或引發安全事故。
-
信號接入與接地處理：把電容分壓器的電壓信號準確接入變頻電源，以便實時監測試驗電壓。同時，所有設備外殼、電纜非試驗相都必須進行可靠接地，接地電阻應≤4Ω。接地是保障試驗安全的重要措施，能有效防止設備漏電和感應電對人員和設備造成傷害。接線完成后，需由雙人進行交叉核對，仔細檢查每一處接線，杜絕錯接、漏接現象。
核心試驗操作
-
調諧：開啟變頻電源，在規定的頻率范圍（通常為 30~300Hz）內緩慢調節輸出頻率。密切觀察設備顯示屏及回路電流、電壓變化，當回路達到串聯諧振狀態時，回路電流最小，電壓最高，設備會提示諧振成功。在調諧過程中，若變頻電源確定系統諧振頻率達到系統默認的頻率掃描范圍上限或者超過，此時需要添加諧振電容，降低系統的諧振頻率；若達到用戶設定的頻率掃描范圍上限、下限或者超過，則需重新確定頻率掃描范圍，使系統確定的諧振頻率處于用戶設定范圍內。
-
升壓：在諧振成功后，以緩慢、平穩的速度升高電壓至試驗電壓。升壓過程要實時監測電壓、電流的變化情況，確保無異常波動。嚴禁在沒有調諧的情況下盲目升壓，否則可能會損壞勵磁變壓器。
-
耐壓：當電壓升至試驗電壓后，保持規定的時長（如 60min）。在此期間，持續觀察電纜是否有擊穿、閃絡現象，電流是否發生突變。一旦出現異常，必須立即降壓停機，查找原因并進行處理。
試驗收尾工作
-
降壓與斷電：耐壓結束后，先緩慢降低電壓至零，然后關閉變頻電源，確保設備停止運行。
-
放電處理：使用專用放電棒對電纜、電抗器等設備進行充分放電，放電時間至少持續 5min，以徹底消除設備中的殘余電荷，防止人員觸電。
-
結果記錄與判定：若試驗過程中無異常情況，詳細記錄電壓、電流、耐壓時間等數據，判定電纜絕緣合格。若出現擊穿等問題，需仔細排查缺陷原因，對電纜進行修復處理后重新進行試驗。
注意事項
-
設備檢查與維護：定期對試驗設備進行檢查和維護，確保設備處于良好的工作狀態。在每次試驗前，檢查裝置各部件（變頻電源、勵磁變壓器、電抗器、分壓器等）是否完好無損，連接線有無破損。
-
接地安全：所有設備及試品外殼均需可靠接地，接地是保障試驗安全的關鍵環節，必須嚴格執行。在給整機加電之前，仔細檢查接地是否可靠，且要采用一點接地方式。
-
環境條件：試驗環境濕度應≤80%，溫度在 - 10℃~40℃之間，盡量避免在雨霧天氣進行操作。惡劣的環境條件可能會影響試驗結果的準確性，甚至引發安全事故。
-
電源要求：接通電源前，檢查變頻電源輸入電壓是否正確，供電電源的容量是否足夠。若電源容量太小，電源將無法正常工作。在試驗過程中，適當監視變頻電源輸入電源電壓，保證供電電源電壓在規定范圍之內。若電源電壓偏低，儀器會在液晶顯示界面提示，此時應暫停試驗，待電源電壓恢復正常后再繼續。
-
操作規范：操作時嚴格遵循 “先調諧后升壓” 的原則，全程密切監控設備狀態。當變頻控制器連續運行時間超過 30 分鐘時，分閘以后不要立即關電源，讓風扇繼續工作一段時間，以散發內部熱量。當變頻控制器提示過壓保護、過流保護、IPM 保護或者放電保護時，若要繼續工作，必須斷開控制回路電源后重新啟動。試驗過程中，人員要與高壓區域保持安全距離（≥3 米），若出現閃絡、擊穿或設備報警，立即按 “急停” 鍵降壓斷電，確保人員安全。
串聯諧振電纜交流耐壓試驗是一項嚴謹、復雜的工作，需要嚴格按照試驗方法和注意事項進行操作，才能確保試驗結果的準確性和可靠性，保障電力系統中電纜的安全穩定運行。
