基本電磁感應原理根基
串級式試驗變壓器的基礎原理建立在電磁感應之上。當工頻電源輸入操作箱（或操作臺），自耦調壓器發揮作用，對電壓進行調節后，將其輸入至試驗變壓器的初級繞組。依據電磁感應定律，處于交變磁場中的導體，會產生感應電動勢，其數值與磁通量的變化率成正比。初級繞組通入交流電，在鐵芯中產生交變磁通，次級繞組因處于該交變磁通環境，便會感應出高電壓。例如，當單臺試驗變壓器初級繞組輸入 220V 交流電，若初次級繞組匝數比為 1:100，那么次級繞組就能輸出 22000V 的高電壓。
獨特的繞組設計考量
為了同時滿足一個變壓器電壓較高電流較小與電流較低電流較大之間的矛盾，串級式試驗變壓器在繞組設計上獨具匠心。它將高壓繞組分成兩個來繞，一個是適配較大電流的繞組，另一個是適配較小電流的繞組，隨后把這兩個繞組串接并分別引出。如此一來，在不同的測試需求下，變壓器能夠靈活應對。比如在一些對電壓要求高但對電流要求相對低的絕緣測試場景中，能確保輸出穩定的高電壓；而在對電流有一定要求的場合，通過合理設計的雙繞組結構，也能保障設備的正常運行。
串級結構實現高電壓輸出
當需要獲取更高電壓時，串級的方法便應運而生。以三級串級試驗變壓器為例，其原理接線圖呈現出精妙的結構。在這個系統中，三臺變壓器協同工作，它們的容量和電壓關系遵循特定規則：P1=2P2=3P3，U（總）=1U+2U+3U。具體來說，低壓電源加在第一級試驗變壓器 I 的初級繞組 a1x1 上，每臺試驗變壓器 Ⅰ、Ⅱ、Ⅲ 的輸出電壓都是 V。第一級試驗變壓器 I 的勵磁繞組 A1、C1 為第二級試驗變壓器 Ⅱ 的初級繞組供電，第二級試驗變壓器 Ⅱ 的勵磁繞組 A2、C2 則給第三級試驗變壓器 Ⅲ 的初級繞組供電。由于各級變壓器的工作狀態不同，第二級試驗變壓器 Ⅱ 和第三級試驗變壓器 Ⅲ 的箱體分別處在對地為 1V 和 2V 的高電位上，所以這兩個箱體對地必須絕緣，而第一級試驗變壓器 I 的箱體接地。如此一來，第一級、第二級、第三級試驗變壓器對地的額定輸出電壓分別為 1V、2V、3V，其額定容量分別為 3P、2P、1P 。這種串級結構極大地拓展了試驗變壓器的電壓輸出范圍，能夠滿足諸如特高壓設備測試等對高電壓的嚴苛需求。
串級式試驗變壓器的使用方法
前期準備工作要點
-
接線連接：按照清晰明確的接線示意圖，細致地接好工作線。這其中，務必將 “高壓尾” 可靠接地，這是保障設備安全運行的關鍵一步。例如，在實際操作中，若高壓尾接地不可靠，一旦發生漏電等異常情況，將會對操作人員和設備造成極大的安全威脅。
-
調壓器歸零：在接通電源之前，必須先將操作箱（臺）的調壓器調至零位。這就如同汽車啟動前要確保擋位在空擋一樣，是保障設備平穩啟動的必要操作。如果調壓器未歸零就接通電源，可能會導致瞬間電流過大，損壞設備元件。
-
檢查設備狀態：對整個試驗系統進行全面檢查，包括變壓器外觀有無破損、各連接部位是否緊固、儀表是否正常顯示等。比如，若發現變壓器外殼有裂縫，可能會導致內部絕緣油泄漏，影響變壓器的絕緣性能，此時就需要及時修復或更換設備。
-
計算并設置參數：根據不同被試品的容量、電壓等級，精確計算好最大工作電流，并合理調整電流保護器。例如，當測試一臺容量為 100kVA、電壓等級為 10kV 的電氣設備時，通過相關公式計算出其正常工作電流，然后將電流保護器設置在合適的保護值，以防止過流對設備造成損壞。

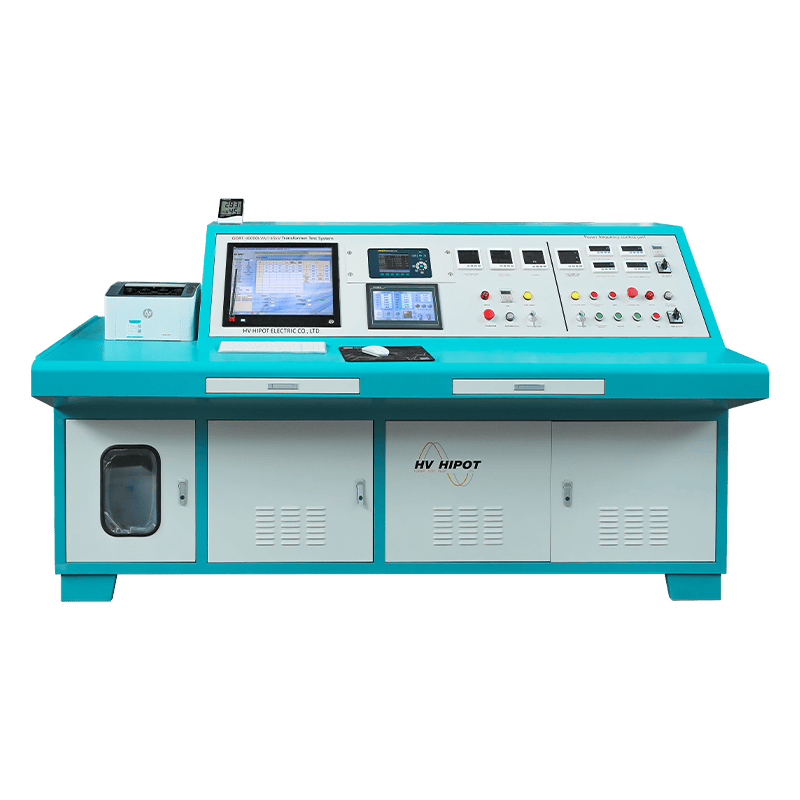

操作流程規范
-
接通電源：完成前期準備工作后，接通電源，此時綠色指示燈亮起，表示電源已成功接通。
-
啟動設備：按下啟動按鈕，紅色指示燈隨即亮起，這表明變壓器已通電，進入等待升壓狀態。
-
均勻升壓：以 1.5 - 2KV/S 的速度，沿順時針方向均勻旋轉調壓器手柄進行升壓。在升壓過程中，操作人員需要全神貫注，密切注意儀表指示及被試品情況。比如，觀察電壓表的讀數是否按照預期上升，電流表的數值是否在正常范圍內，同時留意被試品有無異常聲響、冒煙等情況。一旦發現泄露電流過大或被試品擊穿等異常，過流保護繼電器會迅速切斷電源，此時應立即停止升壓操作。
-
計時與觀察：當電壓升至所需的高壓電壓值時，及時按下計時按鈕，開始記錄耐壓時間。在此期間，持續密切關注被試品的狀態，確保其在規定的試驗電壓下能夠穩定運行。例如，在進行 1 分鐘的耐壓測試時，要時刻觀察被試品是否能承受住該電壓，有無絕緣擊穿等問題出現。
-
降壓操作：試驗完畢，應勻速將調壓器調至零位，隨后按下停止按鈕，結束試驗。這一過程如同汽車停車時要緩慢減速一樣，避免因突然降壓產生的沖擊對設備造成損害。
特殊情況應對與注意事項
-
過流保護：在升壓或耐壓試驗過程中，若出現短路、閃絡、擊穿、過壓等過電流情況，電流繼電器會迅速保護跳閘，調壓器自動斷電，這表明被試品不合格。此時，操作人員應立即將調壓器回零，切斷電源，對被試品進行詳細檢查，分析不合格的原因，如是否存在絕緣老化、內部短路等問題。
-
直流高壓試驗：在進行直流高壓試驗時，微安表安裝在高位，除了配備屏蔽盒外，還設有過流自動保護裝置，以防止突發性擊穿短路或放電時損壞儀表。例如，當被試品在直流高壓下發生擊穿時，過流自動保護裝置會迅速動作，保護微安表不受損壞。
-
串級使用注意：當多臺試驗變壓器作串級連接時，要特別注意變壓器上的標記，確保極性連接正確，以保證輸出預定的電壓。若極性連接錯誤，可能會導致輸出電壓為零，無法完成試驗。同時，要注意各級變壓器之間的容量匹配和電壓關系，如前所述，各級變壓器的容量應滿足一定的比例關系，以確保整個串級系統的穩定運行。
-
設備維護保養：定期對串級式試驗變壓器進行維護保養，包括檢查絕緣油的油位和油質、清潔設備表面的灰塵和污垢、緊固各連接部位等。例如，每隔一定時間檢查絕緣油的顏色和氣味，若發現油質變差，應及時進行過濾或更換，以保證變壓器的絕緣性能。
