SF6 氣體憑借其優異的絕緣和滅弧性能，在開關設備中廣泛應用。然而，SF6 開關設備運行過程中，漏氣問題較為常見。漏氣不僅會降低設備的絕緣和滅弧能力，引發設備故障，還會對環境和人體健康造成危害。因此，準確掌握 SF6 開關設備漏氣的部位及有效的檢測方法，對于保障設備安全穩定運行、降低運維成本、減少環境污染具有重要意義。
SF6 開關設備漏氣的常見部位
SF6 斷路器本體
-
支柱驅動桿與密封圈處：在設備操作過程中，支柱驅動桿頻繁往復運動，容易導致密封圈劃傷。一旦密封圈受損，SF6 氣體就會從此處泄漏。比如在一些頻繁操作的變電站中，就曾多次出現因支柱驅動桿密封圈劃傷而導致的漏氣現象。
-
充氣閥：充氣閥密封不良是常見的漏氣點之一。可能是由于充氣閥質量問題，或者在充氣操作過程中，未正確安裝或損壞了充氣閥的密封部件，使得氣體從充氣閥處泄漏。
-
支柱瓷套根部：支柱瓷套根部若存在裂紋，會為 SF6 氣體泄漏提供通道。裂紋的產生可能是由于制造缺陷、運輸過程中的碰撞或者長期運行中的機械應力、熱應力作用。例如，某變電站一臺 SF6 斷路器在經歷一次雷擊過電壓后，支柱瓷套根部出現裂紋，進而引發漏氣。
-
法蘭聯接處：法蘭聯接面如果不平整、有雜質或者密封墊老化、損壞，都會造成密封不嚴，導致氣體泄漏。據統計，在 SF6 斷路器漏氣故障中，法蘭聯接處漏氣占比較高。
-
滅弧室頂蓋：滅弧室頂蓋若有砂眼，會使 SF6 氣體泄漏。砂眼通常是在制造過程中，由于鑄造工藝問題而產生的。
-
三聯箱蓋板：三聯箱蓋板密封不好，也可能導致 SF6 氣體泄漏。可能是密封墊安裝不當或者老化失效所致。
-
氣體管路接頭：氣體管路接頭處因安裝不牢固、密封材料老化等原因，容易出現漏氣情況。尤其是在一些老舊設備中，氣體管路接頭漏氣問題較為突出。
-
密度繼電器接口與二次壓力表接頭：這些接口處若密封不良，同樣會造成 SF6 氣體泄漏。可能是由于接口螺紋損壞、密封膠圈老化等原因引起。
-
焊縫：焊接質量不佳，存在虛焊、氣孔等缺陷，會使焊縫處成為漏氣點。在設備制造和安裝過程中，若焊縫質量把控不嚴，就容易出現此類問題。
-
密封槽與密封圈（墊）尺寸不匹配：如果密封槽與密封圈（墊）尺寸不匹配，無法形成良好的密封效果，必然導致氣體泄漏。這屬于設備制造或安裝過程中的失誤。
GIS（氣體絕緣金屬封閉開關設備）
-
隔室：隔室之間的密封部位，如密封墊老化、損壞，或者安裝時密封處理不當，會導致隔室漏氣。
-
絕緣子：絕緣子與設備外殼的連接處若密封不好，SF6 氣體可能會泄漏。此外，絕緣子本身若存在裂紋等缺陷，也可能引發漏氣。
-
O 型密封圈：O 型密封圈廣泛應用于 GIS 設備的各個密封部位，其老化、變形、損壞是導致漏氣的常見原因。例如，在高溫、高濕度環境下運行的 GIS 設備，O 型密封圈更容易出現問題。
-
開關絕緣桿：開關絕緣桿與設備的密封處，若密封失效，會發生漏氣現象。可能是由于長期操作導致密封部件磨損所致。
-
互感器二次線端子：互感器二次線端子處密封不良，會使 SF6 氣體泄漏。可能是密封膠老化、脫落等原因造成。
-
箱板連接點：箱板連接點的密封若出現問題，如密封墊損壞、連接螺栓松動等，會導致氣體泄漏。
-
氣室母管：氣室母管的焊縫、接頭處，因焊接質量問題或密封不良，容易出現漏氣。
-
附件砂眼處：設備附件如有砂眼，如一些鑄造的小部件，會造成 SF6 氣體泄漏。這通常是由于附件制造工藝缺陷導致。
-
氣室伸縮節接口：氣室伸縮節用于補償設備因溫度變化等原因產生的伸縮，其接口處若密封不好，會發生漏氣。例如，在溫度變化較大的地區，氣室伸縮節接口漏氣問題相對較多。
液壓機構（與 SF6 開關設備相關部分）
-
三通閥和放油閥：這些閥門的密封部位容易出現泄漏，可能是由于閥門頻繁操作，導致密封部件磨損，或者閥門本身質量問題。
-
高低壓油管：高低壓油管的接頭處、油管本身若有裂紋或砂眼，會造成油液泄漏，進而影響 SF6 開關設備的正常運行。因為液壓機構的正常工作對油液的密封性要求很高。
-
壓力表和壓力繼電器接頭：這些接頭處密封不良，會出現泄漏現象。可能是由于接頭松動、密封墊老化等原因。
-
工作缸活塞桿和貯壓筒活塞桿的密封受損處：活塞桿在工作過程中頻繁往復運動，其密封部位容易受損，導致油液泄漏。一旦油液泄漏，可能會污染 SF6 氣體，影響設備性能。
-
低壓油箱的砂眼處：低壓油箱若存在砂眼，會使油液泄漏。砂眼通常是在制造過程中形成的缺陷。
SF6 開關設備漏氣的檢測方法
定性檢漏方法
-
操作流程：將抽真空管道接頭連接至設備，對設備抽真空至 1.33×102Pa 。停真空泵后，觀察 15 - 20min 。若真空度保持穩定，無明顯下降，可初步認為設備無泄漏；若真空度下降值很大，或者設備真空度無法抽到規定值，則設備存在泄漏隱患，需要進一步檢查和檢修。
-
原理：利用真空狀態下，設備內外存在壓力差。如果設備有泄漏點，外界空氣會進入設備，導致真空度下降。通過監測真空度的變化情況，來判斷設備是否漏氣。
-
應用場景與局限性：適用于設備安裝前、大修后的檢測，可有效檢測出較大的泄漏點。但對于微小泄漏點，可能由于真空度變化不明顯而難以察覺。而且該方法需要專業的抽真空設備，操作相對復雜，且不能在設備帶電運行時進行檢測。
-

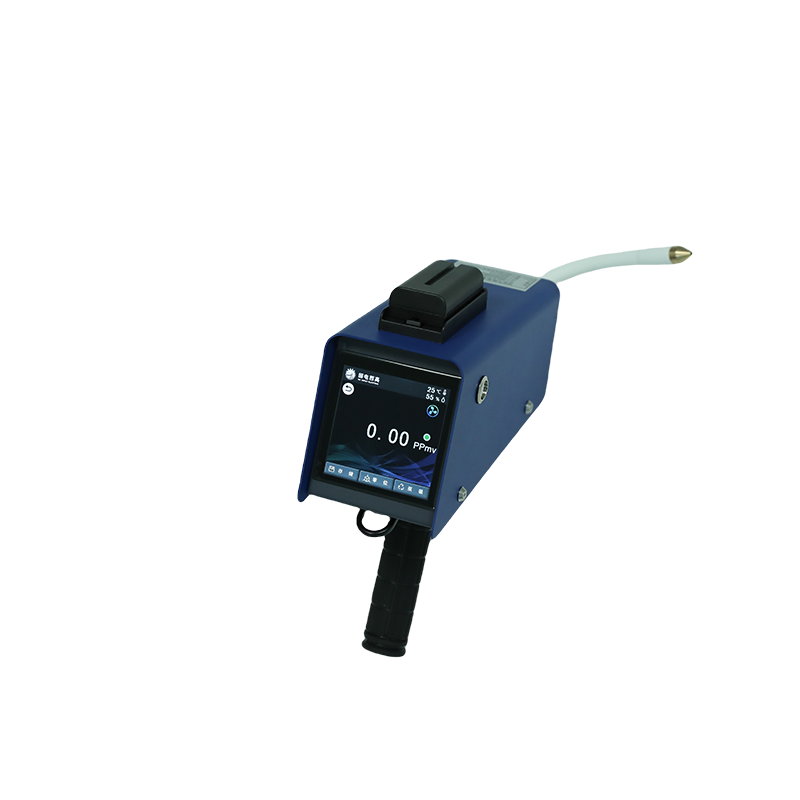

操作流程：選用靈敏度較高的 SF6 檢漏儀，在測量前先將儀器調試到工作狀態，部分儀器可根據需要調節到合適的靈敏度。然后，手持探頭，以 8 - 10cm/s 的速度沿被測 SF6 設備外部表面仔細移動，重點探測易泄漏部位及檢漏口。根據檢漏儀發出的聲或光報警信號，以及儀器指針偏轉的格數，來確定是否存在泄漏及粗略判斷泄漏濃度。
-
原理：SF6 檢漏儀利用特定的傳感器，能夠檢測到環境中 SF6 氣體的濃度變化。當探頭靠近泄漏點時，泄漏出的 SF6 氣體使周圍環境中 SF6 濃度升高，檢漏儀的傳感器感應到濃度變化后，觸發報警裝置。
-
應用場景與局限性：可用于設備日常巡檢和維護中的檢漏，操作簡便快捷，能在設備帶電運行時進行檢測。但只能定性判斷是否漏氣，無法準確確定漏氣量和年漏氣率。而且檢測結果受檢漏儀靈敏度、環境干擾等因素影響較大。例如，在通風不良的室內，即使設備沒有泄漏，也可能因環境中殘留的 SF6 氣體導致檢漏儀誤報警。
定量檢漏方法
-
操作流程：準備 1000ml 的塑料檢漏瓶，掛瓶前先將檢漏口螺絲拿下 24h ，使檢漏口內積聚的 SF6 氣體全部排出。然后進行掛瓶，掛瓶時間為 30min 。掛瓶結束后，使用檢漏儀檢查瓶中的 SF6 氣體濃度，通過濃度值計算泄漏量。
-
原理：利用 SF6 氣體的擴散特性，在檢漏口處掛瓶，經過一定時間后，泄漏出的 SF6 氣體在瓶內積聚，通過檢測瓶內氣體濃度，結合掛瓶時間等參數，可計算出設備的泄漏量。
-
應用場景與局限性：適用于雙層密封槽的法蘭面等特定部位的檢漏。該方法操作相對簡單，但檢測結果受掛瓶位置、環境氣流等因素影響較大。如果掛瓶位置不當，可能無法準確收集到泄漏的 SF6 氣體，導致檢測結果不準確。
-
操作流程：對于體積較小的 35kV 和 10kV SF6 開關，可使用塑料薄膜等材料制成密封罩，將設備罩住。為便于計算，盡量將罩子做成規則的幾何形狀，并在罩子的上、中、下，前、后、左、右開適當的小孔，用膠布密封作為測試孔。經過一段時間后，用檢漏儀檢測罩內 SF6 氣體濃度，根據濃度值計算漏氣率。
-
原理：將設備整體扣罩后，泄漏出的 SF6 氣體在罩內積聚，通過檢測罩內氣體濃度，結合罩子的體積、檢測時間等參數，可計算出設備的漏氣率。
-
應用場景與局限性：適用于體積較小的開關設備檢漏。能較為準確地測量設備的整體漏氣率，但密封罩的制作和安裝較為繁瑣，且對罩子的密封性要求很高。如果罩子存在漏氣，會嚴重影響檢測結果的準確性。此外，該方法檢測時間較長，效率相對較低。
-
操作流程：將設備的法蘭接口等外側或檢漏孔用聚乙烯薄膜包扎，薄膜距離設備外面 50 - 80mm ，包扎時間為 5h 。測量時，將檢漏儀探頭接近薄膜底部，檢測薄膜內的 SF6 含量。每個薄膜內的 SF6 含量不應大于 30μL/L ，若超過該值，則設備存在泄漏問題，可進一步計算漏氣率。
-
原理：通過對設備局部進行包扎，使泄漏出的 SF6 氣體在包扎的薄膜內積聚，檢測薄膜內氣體濃度，從而判斷設備是否泄漏，并計算漏氣率。
-
應用場景與局限性：適用于檢測設備局部的微小泄漏點。操作相對簡單，但檢測結果受包扎質量、環境溫度和氣壓等因素影響較大。例如，環境溫度變化可能導致薄膜內氣體體積變化，從而影響檢測結果的準確性。而且該方法只能檢測包扎部位的泄漏情況，對于設備其他部位的泄漏無法檢測。
-
操作流程：在設備充氣至額定壓力后，關閉充氣閥門，記錄初始壓力值 P1 和初始時間 t1 。經過一段時間 t 后，再次記錄設備內的壓力值 P2 。根據理想氣體狀態方程，考慮設備內氣體的溫度變化等因素，通過公式計算出漏氣率。公式為：漏氣率 = （P1 - P2） / （P1 × t） × 換算系數（換算系數與設備的容積、氣體特性等有關）。
-
原理：基于理想氣體狀態方程，在設備容積不變的情況下，氣體泄漏會導致壓力下降。通過監測設備內氣體壓力隨時間的變化情況，可計算出漏氣率。
-
應用場景與局限性：適用于各種類型的 SF6 開關設備，能較為準確地計算出設備的年漏氣率。但該方法需要準確測量設備內氣體的壓力和溫度，且對測量時間間隔有一定要求。如果測量過程中設備受到外界因素干擾，如溫度大幅波動、設備振動等，會影響測量結果的準確性。此外，該方法計算過程相對復雜，需要專業人員進行操作和數據處理。
其他檢測方法
-
操作流程：使用專門的 SF6 紅外檢測儀，如 GF306 紅外檢測儀。檢測時，對設備進行全面掃描，儀器發射特定波長的紅外輻射，當遇到泄漏的 SF6 氣體時，SF6 氣體對紅外輻射的吸收率與空氣不同，會導致反射回的紅外輻射強度發生變化，儀器根據這種變化成像，使泄漏位置、泄漏量清晰可視。
-
原理：利用 SF6 氣體對特定波長紅外輻射的吸收特性，通過檢測反射紅外輻射的變化來定位泄漏點。
-
應用場景與局限性：可在設備帶電運行時進行遠距離檢測，能快速、準確地定位泄漏點，尤其適用于檢測微小泄漏點。對于一些難以接近的部位，如高處的設備、復雜結構內部的設備等，也能有效檢測。但紅外檢測儀價格較高，且檢測結果受環境溫度、濕度、背景輻射等因素影響較大。在高溫、高濕度環境下，或者周圍存在強紅外輻射源時，可能會干擾檢測結果，導致誤判或漏判。
-
操作流程：將超聲波檢漏儀的探頭靠近被測設備，在溫度、壓強相同的條件下，由于 SF6 氣體泄漏會引起周圍氣體狀態變化，導致超聲波傳播特性改變。超聲波檢漏儀通過檢測這種變化，判斷是否存在泄漏，并確定泄漏點位置。例如，采用相位差法測聲速，即在發射超聲波的同時開始脈沖計數，直到檢測到回波信號的幅值超過一定閥值后停止計數，再與計數周期相乘便得到超聲傳播時間，固定的傳播距離除以該時間即為聲速，根據聲速變化判斷是否有 SF6 氣體泄漏。
-
原理：基于聲音在不同氣體介質中的傳播特性差異，以及氣體泄漏時產生的擾動會影響超聲波傳播這一原理進行檢測。
-
應用場景與局限性：可在設備帶電運行時進行檢測，能快速發現泄漏點。對于一些表面復雜、難以直接觀察的設備部位，也能通過超聲波的反射和散射特性進行檢測。但測量精度受環境振動、噪聲干擾以及超聲波在氣體介質中衰減的影響較大。在嘈雜的環境中，或者設備附近存在強烈振動源時，超聲波檢漏儀可能會出現誤報警或無法準確檢測泄漏點的情況。
-
操作流程：使用激光成像檢漏設備，對被檢設備部位發射激光。SF6 氣體會吸收激光能量，使反射回的激光強度發生變化。激光成像系統根據反射激光的差異成像，當圖像中出現異常的暗區或亮區等特征時，即可判定存在泄漏點。例如，反向散射激光進入激光攝影機成像系統，通過分析成像差異來確定泄漏位置和泄漏程度。
-
原理：利用 SF6 氣體對激光的吸收特性，通過檢測反射激光的變化來實現泄漏檢測和定位。
-
應用場景與局限性：檢測精度高，可實現遠距離、非接觸式檢測，能直觀地顯示泄漏位置和泄漏程度。對于一些大型、復雜的 SF6 開關設備，如 GIS 變電站等，具有很好的檢測效果。但激光器成本高，設備體積龐大，不便于攜帶和在狹窄空間內操作。而且檢測過程受環境灰塵、霧氣等因素影響較大，在惡劣天氣條件下，檢測結果的準確性可能會受到影響。
SF6 開關設備漏氣部位多樣，涵蓋了斷路器本體、GIS 以及相關的液壓機構等多個部分。不同部位的漏氣原因各不相同，包括制造工藝缺陷、安裝不當、長期運行導致的部件老化磨損等。針對這些漏氣問題，檢測方法也豐富多樣，定性檢漏方法可快速判斷設備是否漏氣，定量檢漏方法能準確計算漏氣量和年漏氣率，其他如紅外、超聲波、激光成像等檢測方法則各有優勢，適用于不同的應用場景和設備類型。在實際工作中，應根據設備的具體情況、運行環境以及檢測需求，合理選擇檢測方法，及時發現和處理 SF6 開關設備的漏氣問題，確保設備安全可靠運行，減少對環境和人員的危害。同時，還應加強設備的日常維護管理，提高設備制造和安裝質量，從源頭上降低漏氣故障的發生概率。
