開關柜作為電力系統中用于控制、保護和監測電氣設備的關鍵裝置，其可靠運行對于整個電力系統的穩定性至關重要。例行試驗是保障開關柜性能與安全的重要手段，通過一系列標準化測試，能夠及時發現潛在問題，預防故障發生。本文依據相關國家標準與行業規范，對開關柜例行試驗項目及標準要求進行詳細介紹。
絕緣電阻測試
測試目的
絕緣電阻測試旨在評估開關柜絕緣系統的整體狀況，檢測是否存在絕緣受潮、老化、污穢等問題，這些缺陷可能導致絕緣性能下降，引發電氣事故。
測試儀器與方法
通常使用兆歐表進行測試，根據開關柜額定電壓選擇合適規格兆歐表。如額定絕緣電壓在 60V - 660V 時，采用 500V 兆歐表；660V - 1000V 時，選用 1000V 兆歐表 。測試前，需斷開不能耐受試驗電壓的器件，如電子設備、電容器等，并對被測電路充分放電（≥2 分鐘），以消除剩余電荷干擾。測試部位包括主電路絕緣測試（主開關斷開時，同極的進線和出線之間；主開關閉合時，不同極的帶電部件之間、主電路與控制電路之間、各帶電部件與金屬框架接地端之間）以及輔助電路與主電路之間及其與柜體接地端的絕緣電阻測試。
測試標準
在常溫（25℃±5℃）下，絕緣電阻需滿足≥1MΩ/kV（按額定電壓計算）。例如，額定電壓 400V 的開關柜，絕緣電阻應≥0.4MΩ 。實際工程中，為確保安全裕度，常要求絕緣電阻不低于 0.5MΩ（如 380V 系統）。
工頻耐壓試驗
測試目的
工頻耐壓試驗是一種破壞性試驗，主要用于考核開關柜絕緣在額定電壓及過電壓情況下的耐受能力，能夠有效發現絕緣內部的局部缺陷，如絕緣材料的氣隙、雜質等。
測試儀器與方法
試驗設備主要包括工頻試驗變壓器（容量≥50kVA）、球隙保護器、分壓器等。試驗前需拆除開關柜內避雷器、電壓互感器等對電壓敏感的元件。將試驗電壓施加于主回路對地及相間，斷路器處于合閘狀態。以 3kV/s 速率均勻升壓至規定值，維持 1min，然后緩慢降壓至零，斷開電源后對試品充分放電。
測試標準
不同類型開關柜及不同試驗階段的工頻耐壓標準有所差異。例如，10kV 斷路器出廠試驗電壓為 30kV，交接試驗電壓為 27kV；10kV 隔離開關出廠與交接試驗電壓均為 42kV 。試驗過程中，若出現擊穿、閃絡現象，或泄漏電流發生突變，則判定為不合格。
回路電阻測試
測試目的
回路電阻反映了開關柜導電回路的接觸狀況，包括觸頭連接、導體連接等部位。接觸不良或連接松動會導致回路電阻增大，進而引起設備在運行中發熱，影響設備的通流能力和使用壽命。
測試儀器與方法
采用回路電阻測試儀，輸出電流通常≥100A。測試時，斷路器處于合閘位置，采用四端法接線（電流線在外，電壓線在內），以減少測量誤差。施加 100A 直流電流，測量電壓降并計算電阻值，每相測試 3 次，取平均值作為最終結果。
測試標準
回路電阻應≤制造廠規定值的 1.5 倍，一般情況下，該值通常≤100μΩ 。當環境溫度超過 25℃時，需按公式 R?? = R?×(1 + 0.004×(t - 25)) 對測量結果進行溫度校正。
操作機構試驗
測試目的
操作機構試驗用于驗證開關柜操作機構在額定條件下的動作可靠性，確保斷路器能夠準確、可靠地進行分合閘操作，這對于電力系統的正常運行和故障保護至關重要。
測試儀器與方法

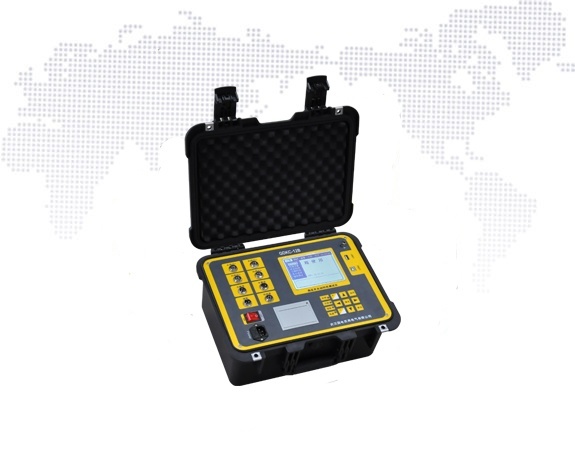

使用斷路器特性測試儀（至少 6 通道）進行測試。測試項目包括分合閘時間、同期性以及操作電壓范圍等。在額定操作電壓和壓力下，對操作機構進行連續 3 次操作，記錄每次操作的各項機械參數。
測試標準
不同類型斷路器的分合閘時間和同期性標準不同。例如，SF?斷路器合閘時間≤50ms，分閘時間≤30ms；真空斷路器分閘不同期≤2ms，合閘不同期≤3ms；SF?斷路器分閘不同期≤3ms，合閘不同期≤5ms 。操作電壓范圍方面，交流操作時，85% - 110% 額定電壓下應可靠動作；直流操作時，合閘在 65% - 110%、分閘在 80% - 120% 額定電壓下應可靠動作。
接地電阻測試
測試目的
接地電阻測試主要是驗證開關柜接地系統的有效性，確保在設備發生漏電等故障時，能夠?qū)⒐收想娏靼踩貙?dǎo)入大地，保護人員和設備的安全。
測試儀器與方法
采用接地電阻測試儀（四極法）進行測量。在開關柜接地端子與接地網之間接入測試儀，測試時應避開雨天及土壤潮濕時段，測量 3 次取平均值，以保證測量結果的準確性。測試前需斷開開關柜與其他接地體的連接，避免分流影響測量結果。
測試標準
一般情況下，開關柜接地電阻應≤4Ω ；對于重要場所，如變電站主控室等，接地電阻要求更為嚴格，應≤1Ω 。
局部放電試驗
測試目的
局部放電是絕緣劣化的早期征兆，通過局部放電試驗?zāi)軌驒z測到絕緣內部的微小缺陷，如絕緣氣隙放電、沿面放電等，從而預防突發性絕緣故障。
測試儀器與方法
可采用 GDPD-414H 手持式局部放電檢測儀（TEV + 超聲波）等設備進行測試。試驗時，采用地電波法（TEV）測量柜體表面的暫態電壓，同時配合超聲波法定位放電點，在開關柜多個部位進行測量，尋找放電信號最大值。測試過程中，需避開燈具、電機等干擾源，并以非帶電金屬物測量背景值進行比對，以排除干擾信號。
測試標準
通常規定 TEV 值應＜500mV，背景值與實測值之差應＞100mV 。若測量值超出標準范圍，則表明開關柜絕緣可能存在潛在問題，需進一步分析和處理。
智能組件試驗（適用于智能開關柜）
溫度監測系統測試
-
測量精度校驗：對無線溫度傳感器（量程一般為 - 25℃ - 125℃）進行校驗，其測量誤差應≤±1℃，確保溫度監測數據的準確性。
-
通訊功能測試：驗證傳感器與接收器之間的通訊距離，要求通訊距離應≥200m ，同時測試系統的抗干擾能力，確保在復雜電磁環境下仍能可靠傳輸溫度數據。
狀態評估功能測試
-
智能判據有效性測試：測試基于電流的智能判據，如絕對溫升、縱向?qū)Ρ取M向?qū)Ρ鹊裙δ艿挠行裕_保系統能夠準確評估開關柜的運行狀態。
-
告警信號測試：檢查告警信號的準確性和傳輸延遲，要求告警信號傳輸延遲應＜1s，以便及時發現設備異常情況并發出警報。
機械特性在線監測測試
將離線試驗測得的斷路器分合閘時間等機械特性參數與在線監測數據進行對比，兩者之間的誤差應≤5ms 。通過對比分析，可實時掌握斷路器操作機構的運行狀態，及時發現潛在的機械故障隱患。
開關柜例行試驗涵蓋了絕緣、導電、操作等多個關鍵性能方面的測試，每個試驗項目都有其特定的目的和嚴格的標準要求。通過定期、規范地開展這些試驗，能夠全面、準確地評估開關柜的運行狀態，及時發現并解決潛在問題，從而保障電力系統的安全、穩定運行。在實際試驗過程中，試驗人員應嚴格按照相關標準和操作規程執行，確保試驗數據的準確性和可靠性。
