交流耐壓試驗作為電氣設備絕緣性能檢測的核心手段，廣泛應用于電力電纜、變壓器、GIS 等設備的交接與預防性試驗中。其核心原理是通過施加高于設備額定電壓的正弦交流電，檢驗絕緣結構耐受瞬時過電壓的能力。當前主流試驗設備以串聯諧振系統為代表，具備電源需求低、保護可靠等優勢，本文將系統解析其設備構成及科學選擇方法。
一、常用試驗設備及核心組件解析

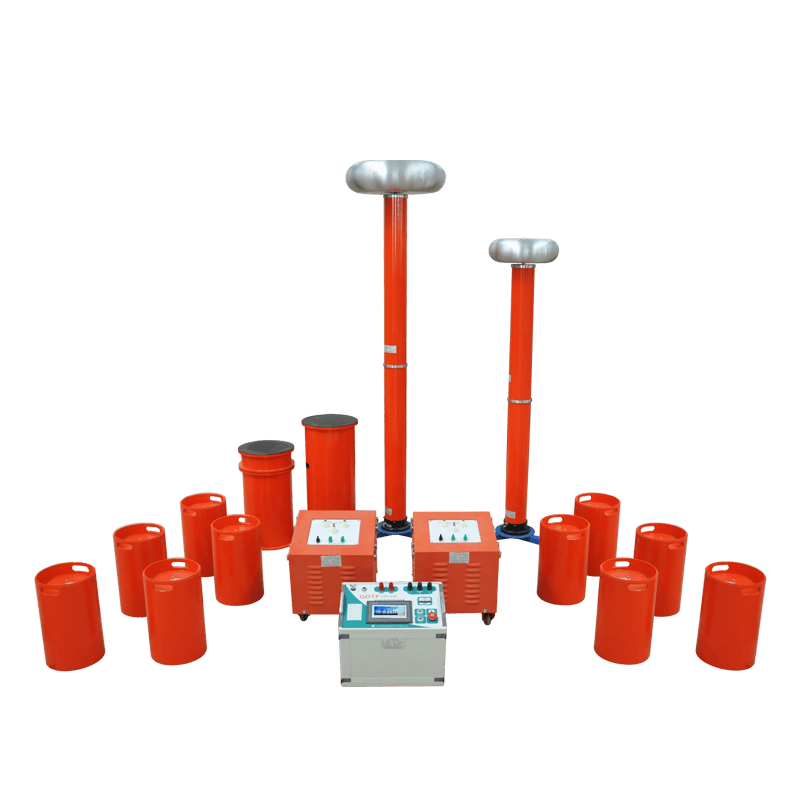

目前工業領域應用最廣泛的是變頻串聯諧振耐壓試驗系統，其基于 LC 諧振原理，通過變頻電源調節頻率使試品電容與電抗器形成諧振，僅需提供系統有功損耗即可產生高電壓大電流，相比傳統試驗變壓器體積縮減 60% 以上。該系統主要由五大核心組件構成：
（一）變頻電源
作為系統的控制中樞，承擔調頻、調壓及保護功能，采用 IGBT 功率模塊實現脈寬調制輸出。其核心特點包括：
-
頻率調節范圍覆蓋 30~300Hz，分辨率可達 0.01Hz，滿足不同試品的諧振頻率需求；
-
具備三重操作模式（自動調諧 / 自動升壓、自動調諧 / 手動升壓、手動調諧 / 手動升壓），適配復雜現場工況；
-
集成過流、過壓、過熱及閃絡保護，試品擊穿時可瞬間切斷輸出，避免恢復過電壓損傷設備；
-
大功率機型采用光纖遠控設計，試驗數據可存儲、打印并通過計算機接口上傳。
（二）勵磁變壓器
實現低壓側與高壓側的能量傳遞與隔離，根據輸出電壓需求設計多抽頭結構。其典型特性為：
-
干式結構為主，絕緣耐熱等級達 H 級，高低壓繞組間設靜電屏蔽，防止干擾；
-
輸出電壓可定制（如 3kV/6kV/16kV 等檔位），適配不同電抗器組合；
-
額定容量與變頻電源匹配，通常為 5~200kVA，滿足從 10kV 到 1000kV 電壓等級試驗需求。
（三）高壓電抗器
諧振回路的核心感抗元件，與試品電容構成 LC 諧振回路，按絕緣方式分為兩類：
-
干式電抗器：采用環氧玻璃絲纏繞筒式結構，銅導線真空澆注，外覆憎水層，單臺重量可人力搬運，適用于 110kV 及以下設備和 35kV 以下電纜試驗；
-
油浸式電抗器：油浸自冷設計，設上下隔磁板減少渦流發熱，多抽頭輸出適配不同電容量試品，可滿足 750kV 及以上設備和長距離電纜試驗需求。
兩類電抗器品質因數（Q 值）均可達 30~130，確保系統高效節能運行。
（四）電容分壓器
用于精確測量試驗電壓，由高壓臂和低壓臂電容組成，關鍵性能指標包括：
-
分壓比誤差≤1%，測量精度達 1.0~1.5 級，頻率穩定性好（30~300Hz 內分壓比不變）；
-
介質損耗 tgδ≤0.5%，采用一致介質結構減小溫度影響；
-
額定電壓與系統匹配，從 60kV 到 1200kV 均有對應型號。
（五）輔助組件
包括補償電容器、測試線纜及專用附件箱，其中補償電容器用于調節試品電容與電抗器的匹配度，尤其適用于小電容試品（如互感器、絕緣子）的試驗。
二、試驗設備選擇的核心依據與方法
設備選擇需以試品特性、試驗標準及現場條件為三重約束，遵循 “參數匹配→功能適配→場景適配” 的三階邏輯，具體步驟如下：
（一）明確試品核心參數
不同電氣設備的試驗需求差異顯著，需優先采集以下關鍵參數：
-
電力變壓器：電壓等級（10kV/35kV/110kV 等）、試驗性質（中性點耐壓或全絕緣耐壓）、單相對地電容量（通?！?.02μF）及試驗電壓（如 110kV 主變全絕緣試驗電壓為 160kV）；
-
電力電纜：電壓等級、長度（如 10kV 電纜 8km、220kV 電纜 2km）、截面積（300mm2/400mm2 等），據此計算電容量（如 35kV/300mm2 電纜 4km 電容量≤0.778μF）；
-
GIS 與開關設備：電壓等級、試驗電壓（如 110kV GIS 試驗電壓 265kV）、頻率范圍（30~300Hz）；
-
發電機與電動機：出口電壓、試驗電壓及單相對地電容量范圍（如 0.2~0.55μF）；
-
CVT 與互感器：電壓等級、試驗電壓及電容量范圍（如 0.005~0.02μF）。
（二）匹配系統關鍵性能指標
根據試品參數計算并匹配系統核心指標，核心計算公式為：
-
系統額定電壓≥試品試驗電壓（預留 10% 余量）；
-
諧振頻率范圍覆蓋試品諧振點（電容性試品通常在 30~300Hz）。
典型匹配案例如下：
-
10kV/300mm2 電纜 8km 試驗：電容量≤3.004μF，試驗電壓 17.4kV，需配置 30kW 變頻電源、10kVA 勵磁變壓器及 10 節 27kV 電抗器并聯；
-
110kV GIS 試驗：試驗電壓 265kV，電容量≤0.115μF，需 5 節 50kV 電抗器串聯，勵磁變壓器輸出選 16kV 檔位。
（三）適配現場使用條件
-
供電條件：若現場電源容量有限，優先選擇高 Q 值系統（Q≥50），可將電源功率需求降至試驗容量的 1/50 以下；
-
運輸與安裝：野外作業或高空試驗優先選干式電抗器（人力可搬運），長距離移動可選用車載式系統（如 500kV 車載化諧振系統，無需卸車即可試驗）；
-
環境適應性：高溫高濕地區選憎水層電抗器，高海拔地區（≤3000 米）需校驗絕緣強度，低溫環境（-25℃以下）需選用耐寒材質組件；
-
安全防護：高電壓試驗需確保設備具備閃絡保護、光纖遠控等功能，噪聲控制≤60dB 以滿足現場環保要求。
（四）遵循標準規范要求
設備選擇必須符合行業標準，核心參考依據包括：
-
DL/T 474.4-2018《現場絕緣試驗實施導則 第 4 部分：交流耐壓試驗》；
-
GB50150-2006《電氣裝置安裝工程電氣設備交接試驗標準》；
-
GB/T16927.1-1997《高電壓試驗技術 第 1 部分：一般試驗要求》。
例如標準明確要求電纜試驗時間為 60min，故設備需支持額定負載下連續運行 60min，溫升≤65K。
三、典型應用場景與設備配置方案
不同電壓等級和設備類型對應差異化配置，以下為四類典型場景方案：
（一）10kV 配網設備試驗
-
適用對象：10kV 電纜（≤8km）、配電變壓器、開關柜；
-
推薦配置：30kW 變頻電源 + ZB-15kVA 勵磁變壓器 + 27kV 電抗器（10 臺）+220kV 分壓器；
-
核心優勢：可覆蓋 10kV 電纜 8km、35kV 電纜 5km 試驗，支持自動調諧，重量輕便于現場搬運。
（二）110kV 輸變電設備試驗
-
適用對象：110kV GIS、主變、電纜（≤2km）；
-
推薦配置：540kVA/270kV 系統（30kW 變頻電源 + 2 臺 15kVA 勵磁變 + 10 節電抗器）；
-
核心優勢：試驗電壓達 270kV，Q 值≥30，閃絡保護響應時間＜10ms。
（三）500kV 超高壓設備試驗
-
適用對象：500kV GIS、變壓器中性點、長距離電纜（2~3km）；
-
推薦配置：750kV 串聯諧振系統（200kW 變頻電源 + 200kVA 勵磁變 + 3 臺 250kV 油浸電抗器）；
-
核心優勢：支持多抽頭調節，耐沖擊性強，已應用于華北、江蘇電科院等機構。
（四）車載移動試驗
-
推薦配置：500kV 車載化系統（100kW 變頻電源 + 車載平臺 + 可拼接電抗器）；
-
核心優勢：無需卸車即可開展試驗，適應復雜路況運輸，防護等級達 IP54。
四、設備選擇的常見誤區與規避策略
規避策略：根據試品電容量計算所需電流（I=2πfCU），確保系統額定電流≥計算值，例如 110kV 電纜試驗需電流≥4A。
規避策略：提前測算試品諧振頻率范圍，選擇頻率調節范圍覆蓋 30~300Hz、分辨率≤0.1Hz 的變頻電源。
規避策略：現場電源＜50kW 時，優先選擇 Q≥50 的高 Q 值系統，如 1200kV 系統電源功率僅需 200kW 即可滿足試驗需求。
規避策略：確保勵磁變輸出電壓與電抗器額定電壓匹配，分壓器分壓比與測量系統兼容，避免因阻抗不匹配導致試驗失敗。
