一、試驗核心依據與意義
10kV 電纜交流耐壓試驗是檢驗電纜絕緣強度的關鍵手段，廣泛應用于新敷設電纜交接驗收、運行電纜預防性試驗及故障修復后的性能驗證。其核心意義在于模擬電纜實際運行工況，提前暴露絕緣層缺陷、接頭處理隱患等問題，降低電力系統運行故障風險。
試驗必須嚴格遵循以下標準：
-
國家標準：GB/T 3048.8-2007《電線電纜電性能試驗方法 第 8 部分：交流電壓試驗》、GB 50150-2016《電氣裝置安裝工程電氣設備交接試驗標準》；
-
行業標準：DL/T 474.4-2018《現場絕緣試驗實施導則 交流耐壓試驗》、DL/T 596-2021《電力設備預防性試驗規程》。
二、試驗設備選型與技術參數
（一）主流設備配置

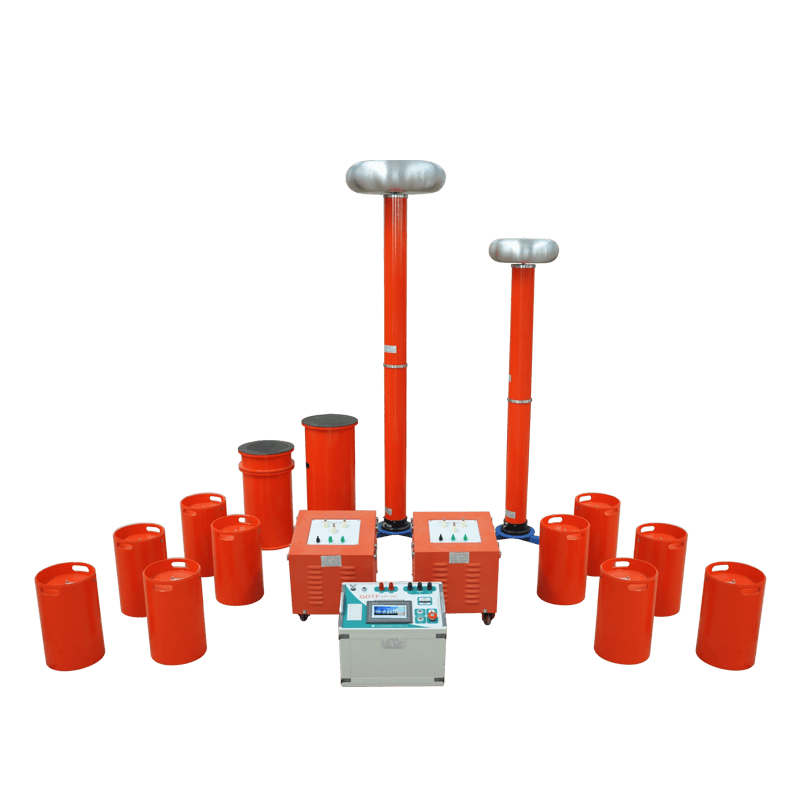

目前現場試驗以變頻串聯諧振裝置為首選，傳統工頻試驗變壓器因體積笨重、容量需求大已較少使用。變頻串聯諧振裝置核心由四部分組成：
-
變頻電源：輸出頻率 30Hz~300Hz 可調，為回路提供可變頻率電源，實現諧振狀態調節；
-
勵磁變壓器：將變頻電源電壓升壓至電抗器所需勵磁電壓，匹配回路阻抗；
-
串聯電抗器：與被試電纜電容形成串聯諧振回路，利用諧振放大特性生成高電壓；
-
電容分壓器：實時監測試驗電壓，將高電壓信號轉換為低電壓信號反饋至變頻電源，確保電壓控制精度。
（二）輔助設備與工具
-
絕緣檢測工具：2500V 兆歐表（用于試驗前絕緣電阻測量）；
-
安全工具：專用放電棒（放電時間≥5 分鐘）、接地棒、絕緣手套、試驗圍欄及警示標識；
-
測量儀器：局部放電檢測儀（可選，靈敏度需達 10pC 及以上）。
（三）設備選型原則
需根據電纜參數匹配設備規格：
-
電壓等級：試驗電壓按 2.5 倍額定電壓設定（10kV 電纜通常為 25kV，6/10kV 電纜為 21kV，8.7/10kV 電纜為 30.5kV）；
-
容量匹配：電抗器總電感與電纜電容需滿足諧振條件，確保試驗電壓穩定輸出；
-
環境適配：設備需適應（20±15）℃環境溫度及干燥工況，避免濕度影響測試精度。
三、試驗操作流程與關鍵步驟
（一）試驗前準備
-
參數核查：確認被試電纜型號、長度、額定電壓等參數，明確試驗電壓（25kV 常規值）及耐壓時長（5 分鐘常規值，部分場景需 60 分鐘）；
-
電纜外觀無破損，兩端斷開與其他設備連接，非試驗相及金屬屏蔽層可靠接地；
-
用 2500V 兆歐表測量各相絕緣電阻，≥1000MΩ 為合格；
-
設備調試：檢查試驗設備外觀完好，絕緣電阻合格，接地系統可靠（接地電阻≤4Ω）；
-
安全布置：劃定試驗區域，設置圍欄及 “高壓危險” 警示標識，清理現場雜物。
（二）回路接線與核查
按 “變頻電源→勵磁變壓器→串聯電抗器→被試電纜→電容分壓器→接地” 順序構建主回路，同時將分壓器信號接入變頻電源。接線完成后需雙人交叉核對：
（三）核心試驗操作
-
調諧操作：開啟變頻電源，調節輸出頻率（30Hz~300Hz），直至回路達到諧振狀態（特征為回路電流最小、電壓最高，設備自動提示諧振成功）；
-
升壓過程：從 0V 逐步升壓至試驗電壓，升壓速度控制在 1~2kV/s，實時監測試驗電壓、回路電流及局部放電量（若檢測）；
-
耐壓保持：達到試驗電壓后保持規定時長，期間密切觀察：
-
泄漏電流無階躍性增長，電壓、電流波形穩定無劇烈波動；
-
用放電棒對電纜、電抗器等設備充分放電（≥5 分鐘），確認無殘余電荷后拆除接線。
（四）特殊場景操作
-
分相金屬屏蔽電纜：逐相在導體與金屬屏蔽間施加電壓；
-
不分相金屬屏蔽電纜：逐相在導體與其他導體及統包屏蔽間施加電壓，或采用三相變壓器一次完成試驗；
-
局部放電測試：電壓升至 2U?保持 10 秒，再降至 1.73U?，監測放電量≤10pC 為合格。
四、試驗結果判定與數據記錄
（一）合格判定標準
（二）不合格原因分析
-
絕緣缺陷：制造瑕疵、運輸損傷或受潮導致絕緣層性能下降；
-
設備影響：試驗設備接線錯誤、接地不良或諧振未調準。
（三）數據記錄要求
需完整記錄以下信息：
-
試驗數據：絕緣電阻值、試驗電壓、耐壓時長、電流變化曲線、局部放電量（若有）；
五、安全注意事項與風險防控
-
人員防護：試驗期間非操作人員嚴禁進入試驗區域，操作人員需穿戴絕緣防護用品；
-
電壓控制：升壓、降壓過程必須緩慢平穩，嚴禁突然加壓或斷電；
-
放電規范：試驗前后必須充分放電，放電棒需先接地再接觸電纜，嚴禁直接接觸未放電電纜；
-
應急處置：若出現擊穿、電流突變等異常，立即降壓停機，放電后排查缺陷，禁止帶故障試驗；
-
設備維護：試驗后清潔設備，檢查絕緣狀態，妥善存放于干燥環境。
