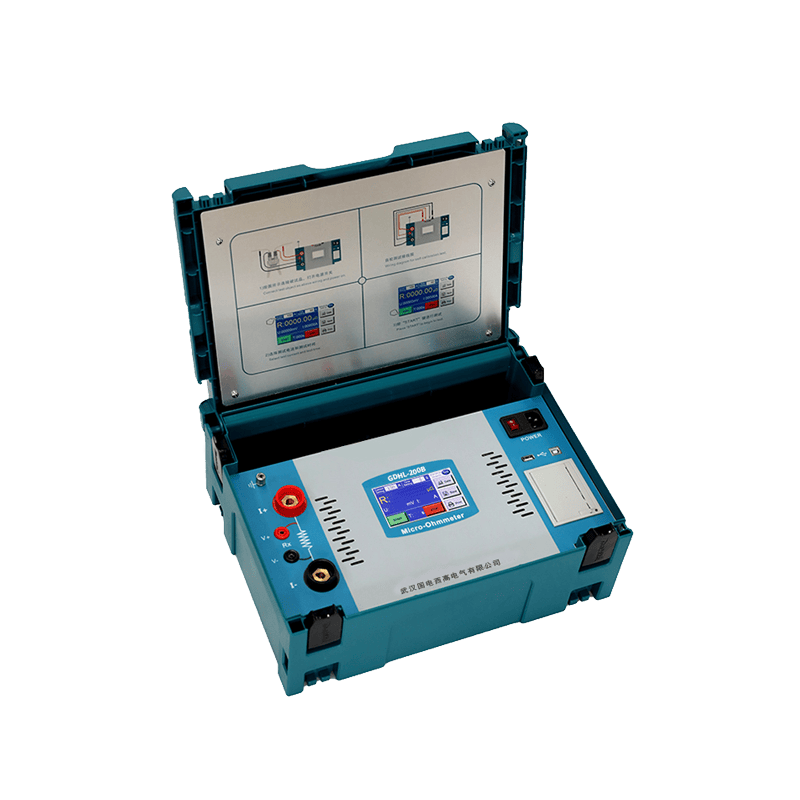

如何選擇回路電阻測試儀方法及規程

人看過 0 人點贊

回路電阻測試儀的核心原理是通過輸出較大的直流電流（通常為 50A-600A），流經被測回路（如開關觸頭），測量其兩端壓降后，依據歐姆定律（R=U/I）計算出電阻值，結果通常以微歐（μΩ）為單位顯示。

選型時需重點考慮以下關鍵因素：

1. 測試電流 (A) - 最核心參數

國家標準要求

根據 DL/T 845.4-2022《電阻測量裝置通用技術條件第 4 部分：回路電阻測試儀》和 GB/T 11022-2020《高壓開關設備和控制設備標準的共用技術要求》，測試電流應不小于 100A。這一要求的目的是模擬設備實際工作電流，足以克服氧化膜等不良接觸帶來的測量誤差，保證結果準確性。

選型原則

常規場景：常規開關、斷路器、隔離開關等設備，100A 為標準配置，可完全滿足絕大多數現場預防性試驗需求。
高精度需求：對于實驗室測試、GIS 設備檢測、新開關驗收等對測量精度要求更高的場合，建議選擇 200A、300A 及以上型號。更大的測試電流能使測量結果更穩定、準確，同時具備更強的抗干擾能力。
特殊應用：針對大型發電機母線、超長電纜接頭等特殊被測對象，可能需要 400A-600A 甚至更大電流的測試儀。
便攜優先場景：若需頻繁爬高作業或長距離移動測量，可選擇 50A 或 100A 的微型 / 手持式測試儀，其體積小、重量輕，便于攜帶，但需注意其精度和抗干擾能力相對較弱。

2. 測量范圍與精度

測量范圍

通常儀器的測量范圍為 0-1999μΩ 或更寬，選型時需確保該范圍能覆蓋被測對象的阻值（開關回路電阻通常在幾十到幾百微歐之間），避免因量程不足無法完成測量。

測量精度

常見精度等級為 ±(0.5% 讀數 + 幾個字)，精度越高，設備價格通常越高。對于常規設備檢修，±0.5% 的精度已能滿足需求；若用于計量校準或科研實驗，則需選擇 ±0.2% 及以上精度的型號。

3. 抗干擾能力與穩定性

現場環境（如變電站內）存在強大的工頻電磁干擾，會影響微小電壓信號的測量，導致讀數跳動、結果失真。因此，選型時應優先選擇采用高頻開關電源技術和數字信號處理技術的智能型設備，這類儀器通常具備專門的抗工頻干擾功能，能在復雜電磁環境下保持讀數穩定，確保測量可靠性。

4. 技術類型

傳統型

采用經典的 100A（或更大）直流恒流源設計，核心優勢是技術成熟，測量結果準確可靠；不足之處是設備體積和重量相對較大，便攜性較差。

手持式 / 微型化

采用脈沖電流或降低規格的恒流源（如 50A）設計，最大亮點是極致便攜，適合移動作業場景；但缺點是抗干擾能力較弱，不適合對測量精度要求極高的場合。

注意事項

選擇手持式設備時，務必確認其測試電流是否符合國家標準中 “不小于 100A” 的核心要求，避免因設備不達標導致測量結果無效。

5. 安全性與易用性

基礎配置要求

測試線：需配備足夠長度（如 5 米以上）的專用電流線和電壓線，方便現場遠距離接線操作。
測量方式：必須支持四線制測量（兩根電流線、兩根電壓線），通過分離電流回路和電壓測量回路，消除測試線本身及接觸點的電阻對測量結果的影響，保證數據準確性。

安全保護功能

設備應具備過流保護、過熱保護功能，同時具備良好的電磁兼容性，避免在測試過程中因電路異常或電磁干擾引發安全隱患，保障操作人員和設備安全。

人性化設計

具備大屏幕液晶顯示、數據保持、自動放電、藍牙 / USB 數據導出等功能的設備，能簡化操作流程、方便數據記錄與分析，極大提升現場工作效率，選型時可優先考慮。

標準規程

使用回路電阻測試儀時，必須遵循以下嚴格規程，以確保測量數據的準確性和人員、設備的安全：

主要依據標準

DL/T 845.4-2022《電阻測量裝置通用技術條件第 4 部分：回路電阻測試儀》：明確了回路電阻測試儀本身的技術參數、性能要求等核心規范。
GB/T 11022-2020《高壓開關設備和控制設備標準的共用技術要求》：規定了高壓開關回路電阻的測試方法、技術要求及合格判定標準。
DL/T 596-2021《電力設備預防性試驗規程》：明確了各類開關設備回路電阻的試驗周期、測試方法及結果判斷標準，為預防性試驗提供依據。
