沖擊電壓發生器適用領域及標準規程

人看過 0 人點贊

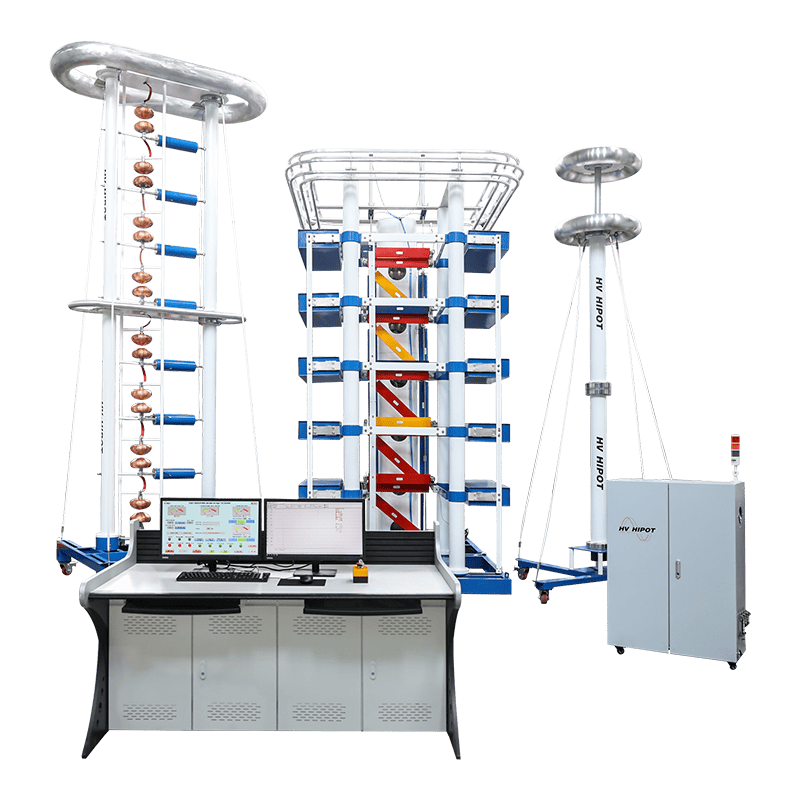

沖擊電壓發生器是一種可產生標準雷電波、操作波及特殊沖擊波的高電壓設備，核心用途為評估變壓器、絕緣子、避雷器等電氣設備在過電壓環境下的絕緣性能。

適用范圍

沖擊電壓發生器的應用場景覆蓋多領域，核心適用方向如下：

1. 電力設備制造與研發

可用于驗證各類電力設備的絕緣性能，包括：

各類變壓器（電力、配電、干式等）：驗證主絕緣和縱絕緣對雷電過電壓的耐受能力；
高壓開關設備（GIS、斷路器、隔離開關等）：測試斷口及對外殼的絕緣強度；
電力電容器、電抗器、套管、互感器：考核絕緣性能達標情況；
絕緣子（瓷、復合、玻璃材質）及絕緣套管：測試閃絡電壓與耐受電壓；
避雷器：測量標稱放電電流下的殘壓、保護特性，開展動作負載試驗。

2. 科研與高校研究

作為基礎試驗設備支撐相關領域研究：

絕緣材料研究：分析納米復合電介質等新材料在快脈沖作用下的擊穿特性；
放電物理研究：探究長間隙放電、流注傳播等物理過程；
特殊過電壓模擬：研究陡波前、振蕩波等非標準沖擊波對設備的影響。

3. 電力系統運行與檢測

是電力設備全生命周期檢測的關鍵手段：

設備交接驗收試驗：新設備投運前的核心驗證試驗；
設備預防性試驗 / 狀態評估：對超高壓變壓器等重要設備，定期開展沖擊耐受抽查（需結合其他試驗綜合判斷設備狀態）。

4. 其他工業領域

拓展應用于多行業的絕緣與抗擾度測試：

航空航天：測試機載、星載電氣設備對雷電感應電壓的耐受能力（雷電間接效應試驗）；
軌道交通：驗證牽引供電設備、信號系統的絕緣強度；
軍事裝備：測試電子設備在電磁脈沖環境下的抗擾度；
醫療器械：開展 X 光機等高壓醫療設備的絕緣測試。

主要標準規程

沖擊電壓發生器相關試驗的規程體系以國際電工委員會（IEC）和中國國家標準（GB/T）為核心，兩類標準在技術層面高度協調統一，分為基礎通用標準和具體產品試驗標準兩類。

核心基礎標準

此類標準明確沖擊試驗的波形定義、試驗方法、程序及測量要求，是所有沖擊試驗的依據：

IEC 60060-1 & GB/T 16927.1 《高電壓試驗技術 第 1 部分：一般定義及試驗要求》作為核心基礎標準，明確了各類標準沖擊波的參數：
- 標準雷電沖擊全波：1.2/50 μs（波前時間 / 半峰值時間）；
- 標準雷電沖擊截波：截斷時間 2-5 μs；
- 標準操作沖擊波：250/2500 μs（特定場景下可采用 100/2500μs 等參數）；

  同時規定了波形容許偏差、測量系統（分壓器、示波器等）的要求及校準方法。
IEC 60060-2 & GB/T 16927.2 《高電壓試驗技術 第 2 部分：測量系統》細化了沖擊測量系統的性能驗證、刻度因數確定及不確定性評估方法。

具體產品試驗標準

此類標準引用上述基礎標準，針對不同電力設備明確試驗接線、試驗次數、合格判據等具體要求：

電力變壓器：IEC 60076-3 & GB/T 1094.3 《電力變壓器第 3 部分：絕緣水平、介質試驗和外絕緣空氣間隙》；IEC 60076-4 & GB/T 1094.4 《電力變壓器第 4 部分：雷電沖擊和操作沖擊試驗導則》；
高壓開關設備和控制設備：IEC 62271-1 & GB/T 11022 《高壓開關設備和控制設備標準的共用技術要求》；
絕緣子：IEC 60383 & GB/T 1001 《標稱電壓高于 1000V 的架空線路絕緣子》；IEC 60797 & GB/T 19519 《標稱電壓高于 1000V 的交流系統用復合絕緣子》；
避雷器：IEC 60099-4 & GB/T 11032 《交流無間隙金屬氧化物避雷器》；
電力電容器：IEC 60871 & GB/T 11024 《標稱電壓 1000V 以上交流電力系統用并聯電容器》；
電纜及附件：IEC 60502 & GB/T 12706 《額定電壓 1kV 到 30kV 擠包絕緣電力電纜及附件》。
