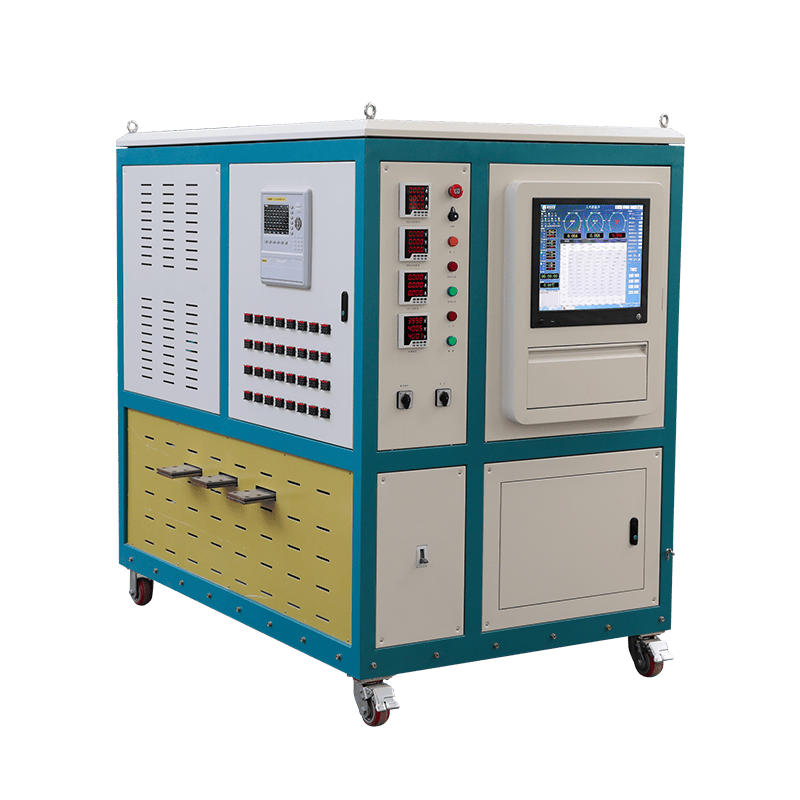

大電流發生器選型方法主要選擇參數

人看過 0 人點贊

選擇適配型號的大電流發生器，是保障電力測試工作安全開展、數據精準可靠及投資經濟性的核心前提。選型過程需圍繞測試需求與設備特性綜合考量，以下為詳細的參數解讀與實操步驟。

一、核心選型參數解析

額定輸出電流是大電流發生器的核心指標，必須滿足被測設備的最大測試電流要求。為避免設備長期處于滿負荷運行狀態，延長使用壽命并預留安全冗余，建議選擇比最大測試需求高出 20%-30% 的型號。

例如，針對額定電流 630A 的斷路器進行測試時，其短時耐受電流（熱穩定）可能達到 31.5kA/3s，此時應選擇額定輸出電流不低于 35kA 或 40kA 的設備，以確保測試過程穩定可靠。

輸出容量（單位：kVA）直接決定設備帶負載能力，其大小與測試回路阻抗密切相關。選型時需滿足公式 P ≥ I2 × Z（其中 P 為輸出容量，I 為測試電流，Z 為測試回路總阻抗），回路總阻抗需涵蓋被測設備、連接導線、接點接觸電阻等所有環節的阻抗疊加值。

由于輸出容量與輸出電壓遵循 P=UI 的關聯關系，負載阻抗越大，所需輸出電壓越高。在面對長電纜連接、多匝穿心電流互感器等感性負載或高阻抗場景時，需優先選擇更高輸出電壓（即更大容量）的型號，以確保能夠達到預設測試電流。

需結合現場實際供電條件，確定設備的輸入電壓與頻率參數。常見輸入電壓規格包括單相 220V 和三相 380V，頻率多為 50Hz 或 60Hz。通常情況下，容量在 100kVA 以上的大電流發生器需采用三相 380V 供電，以保障設備穩定運行。

準確度等級需根據測試用途靈活選擇：用于儀器校驗（如電流互感器精度校驗）等高精度需求場景時，應選擇 0.2 級、0.5 級的高準確度型號；針對常規通電試驗（如設備通斷檢測），1.0 級的準確度即可滿足要求。

大電流發生器的工作制需與測試項目匹配，主要分為兩類：

短時工作制：最常用的工作模式，通常標注為 “額定電流 × 額定時間”（如 100kA/1s），適用于斷路器脫扣試驗、短時耐受試驗等瞬態測試場景，設備僅能在規定時間內輸出額定電流，不可長時間連續運行。
連續工作制：支持長時間穩定輸出額定電流，專為溫升試驗等需要持續通電的測試項目設計，選型時需明確區分，避免用短時工作制設備開展連續運行測試。

手動型：通過調壓器旋鈕手動調節輸出電流，操作簡單直觀，適用于測試需求單一、操作頻率較低的場景。
自動型：依托 PLC 或單片機控制系統，可預設電流變化曲線，實現自動升流、計時、保持、回零等全流程自動化操作，同時具備數據記錄功能，測試效率高、結果重復性好，適用于批量測試或高精度測試場景。

需結合現場測試需求，確認附件是否完備：包括測試導線長度是否滿足連接需求、接線鉗具是否適配被測設備接口、標準電流互感器（用于校驗場景）等配件是否齊全，避免因附件缺失影響測試進度。

明確測試對象與項目：首先確定被測設備類型（如電流互感器、斷路器、變壓器等）及具體測試項目（如精度校驗、熱穩定試驗、溫升試驗等）。
提取設備技術參數：查閱被測設備的行業標準或技術規格書，明確最大測試電流、持續測試時間、準確度等級要求等核心指標。
估算回路總阻抗：綜合計算測試回路中被測設備、連接導線、接點等所有環節的阻抗總和，為容量選型提供依據。
計算最小輸出容量：根據已確定的測試電流和估算的回路阻抗，通過公式 P ≥ I2 × Z 計算所需的最小輸出容量，結合 P=UI 關系推導所需最小輸出電壓。
綜合匹配選型：結合測試工作方式（短時 / 連續）、現場供電條件、預算范圍及功能需求，選擇型號適配的設備，同時確保額定輸出電流、容量等核心參數預留 20%-30% 的安全裕量，保障測試安全與設備耐用性。
