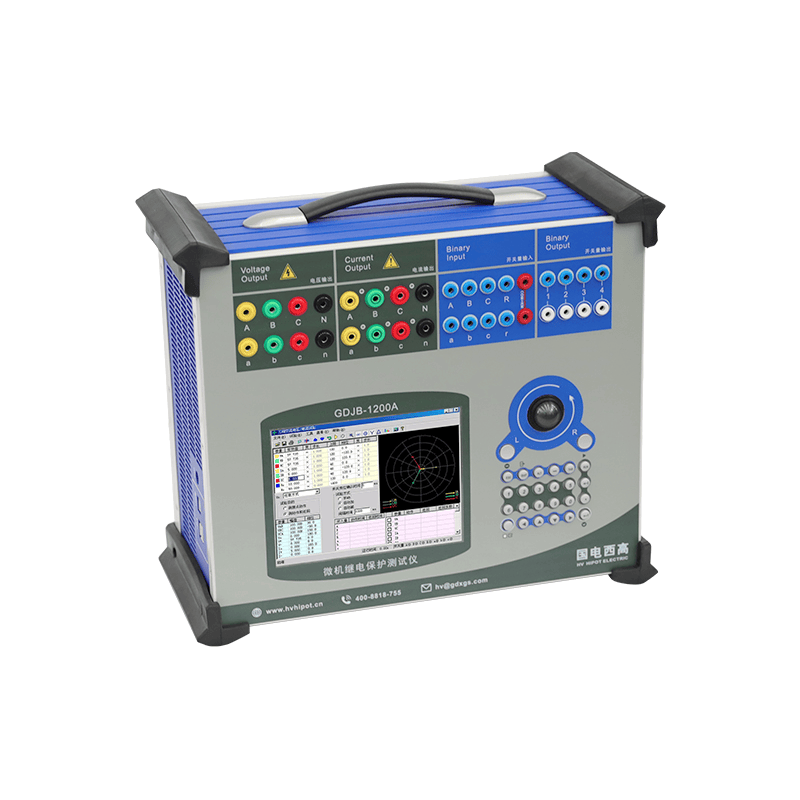

繼電保護綜合測試儀是電力系統二次專業的核心設備,其應用覆蓋裝置研發、生產、驗收、安裝、調試、檢修、技改的全生命周期。
-
研發與型式試驗在實驗室環境下,驗證新保護裝置原理的正確性、功能的完整性,以及精度、動作時間、返回系數等關鍵性能指標的極限參數。
-
出廠驗收設備出廠前,對保護裝置開展全面的功能與性能測試,確保各項指標符合技術協議與相關要求。
-
現場調試與投運
-
安裝后調試:新安裝的保護裝置投運前,需完成全部邏輯功能測試、定值校驗及整組傳動試驗,驗證裝置與一次設備、其他二次設備的配合協調性。
-
定期檢驗:依據相關檢驗規程要求,對裝置開展周期性檢驗,可選擇全部或部分測試項目,保障裝置長期運行的可靠性。
-
故障后檢驗:保護裝置動作或出現異常后,通過測試儀復現故障場景,分析裝置動作行為的正確性;同時對維修后的裝置進行性能復測,確認其恢復狀態。
-
各類繼電保護裝置
-
線路保護:涵蓋距離保護(阻抗特性測試)、零序過流保護、縱聯差動保護(光纖差動測試)等測試內容。
-
元件保護:包含變壓器差動保護(比例制動曲線測試)、發電機差動 / 失磁 / 失步保護、電動機保護等測試項目。
-
母線保護:重點開展差動保護的復雜制動特性測試。
-
備用電源自動投入裝置(備自投):模擬主供電源失壓、PT 斷線等各類工況,驗證裝置邏輯動作的準確性。
-
自動準同期裝置:測試電壓、頻率、相角的調節能力,以及合閘導前時間的精準度。
-
安全自動裝置:針對低頻 / 低壓減載、故障解列裝置等設備開展功能驗證。
-
測量儀表與設備可對故障錄波器、電度表、測量用變送器等設備進行精度校準或性能測試。
-
智能變電站二次系統(核心應用領域)
-
數字化測試:通過光以太網口,基于 IEC 61850 協議(GOOSE、SV)與合并單元、智能終端、保護測控裝置實現閉環測試,無需傳統模擬量接線。
-
系統集成測試:驗證保護裝置、合并單元、智能終端之間的 SV 采樣同步性,以及 GOOSE 聯鎖邏輯的正確性。
-
SCD 文件驗證:導入全站 SCD 配置文件,自動生成測試鏈路,大幅提升智能變電站的調試效率。
使用繼電保護綜合測試儀開展工作時,需嚴格遵循國家與行業標準,確保測試流程的規范性與測試結果的權威性。
-
產品制造與校準標準此類標準明確了測試儀自身需滿足的技術指標與校準要求。
-
GB/T 7261-2016 《繼電保護和安全自動裝置基本試驗方法》:作為繼電保護裝置測試的基礎性標準,規定了通用測試條件與試驗方法。
-
DL/T 624-2010 《繼電保護微機型試驗裝置技術條件》:針對繼電保護測試儀的核心產品標準,詳細界定了裝置的分類、輸出精度、同步性、功能等技術要求,以及試驗方法與檢驗規則,是設備選型與驗收的重要依據。
-
JJG (電力) 01-94 《繼電保護微機型試驗裝置檢定規程》:規定了測試儀的計量檢定要求,確保設備量值溯源準確,測試儀需按此規程定期開展校準工作。
-
現場測試與調試規程此類標準明確了現場使用測試儀開展工作的流程與要求。
-
DL/T 995-2016 《繼電保護和電網安全自動裝置檢驗規程》:現場檢驗工作的指導性規程,規定了各類保護裝置的檢驗項目、周期、方法及合格標準,是現場測試工作的核心遵循依據。
-
GB/T 14285-2006 《繼電保護和安全自動裝置技術規程》:明確了保護裝置自身需達到的技術性能,是保護邏輯設計、定值設置的依據,同時也是測試結果的最終評判標準。
-
Q/GDW 1808-2013 《智能變電站繼電保護檢驗規程》:專門針對智能變電站保護裝置的檢驗標準,詳細規定了數字化測試(GOOSE、SV)的具體方法、流程與注意事項。
-
智能變電站相關技術規范:針對智能變電站的特殊要求,對數字接口測試細節作出具體規定,為智能站二次系統測試提供細化指導。
-
安全規程《電力安全工作規程》(發電廠和變電站電氣部分)是所有測試工作的安全準則,要求測試過程中規范布置安全措施,嚴格防范誤碰、誤接線、誤整定等 “三誤” 問題。
