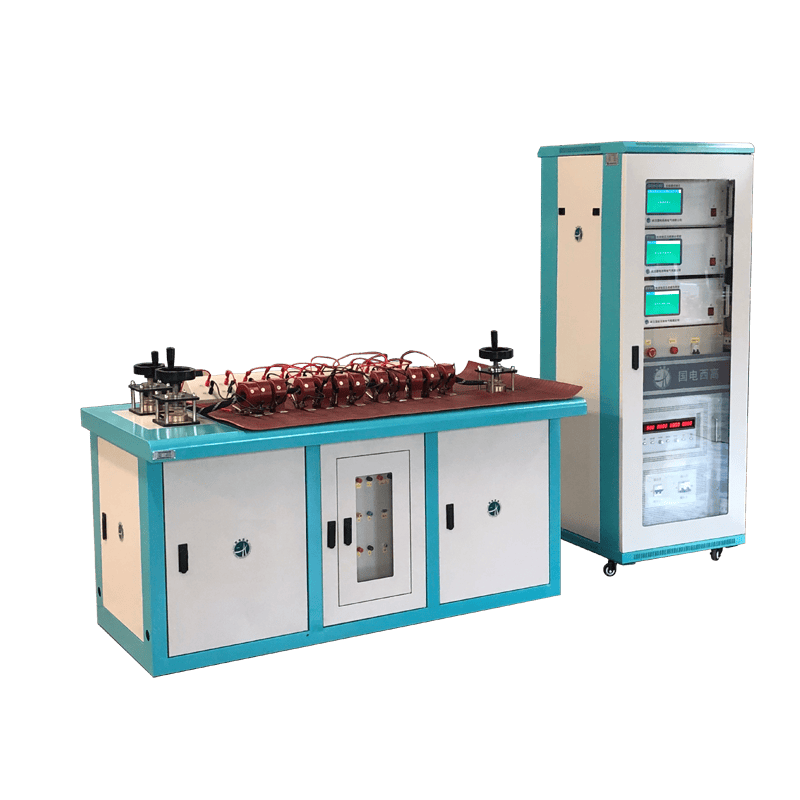

變頻互感器測試儀是一種融合變頻電源技術與數字信號處理技術的先進測試設備，測試電源頻率通常在 1Hz-200Hz 范圍內可調，最常用區間為 40Hz-70Hz，可精準測量互感器的比值差（比差）、相位差（角差）、勵磁特性曲線、伏安特性、誤差曲線、二次繞組直流電阻等關鍵參數，尤其適用于現場測試場景。
傳統互感器測試采用工頻電源（50/60Hz），在現場測試大容量、高電壓等級互感器（尤其是保護用互感器）時，存在兩大技術難題：
-
電源設備笨重：測試勵磁特性需施加高電壓，工頻電源下配套的調壓器、升壓器等設備容量需求大，體積和重量超標，難以運輸至現場開展測試。
-
鐵芯易飽和：工頻條件下互感器鐵芯容易進入飽和區，難以精準捕捉飽和點之前的特性曲線，影響測試數據的完整性與準確性。
變頻技術基于電磁感應定律 \(E=4.44fNB_mS\) 解決上述問題，在保證磁通密度 \(B_m\) 不變的前提下，感應電動勢與頻率成正比。通過降低測試頻率（如降至 45Hz），產生相同磁通所需的測試電壓同步降低，可借助體積更小、重量更輕的電源設備，在現場輕松輸出滿足測試要求的高電壓，完整獲取互感器直至飽和狀態的勵磁曲線。其最核心優勢在于 “降頻升壓”，實現了測試設備的便攜化與測試作業的高效化。
-
勵磁（伏安）特性測試該功能是保護用互感器測試的核心項目，通過測量并繪制二次繞組電壓 - 電流曲線，可計算關鍵參數：
-
拐點電壓（飽和點）：作為判斷互感器是否滿足 10% 或 5% 誤差曲線要求的核心依據。
-
準確限值系數（ALF）：用于評估互感器在短路故障工況下，能否避免飽和并正確傳變電流信號。
-
二次極限電動勢：驗證互感器性能是否匹配保護系統的運行要求。
-
變比、極性測試自動測量互感器實際變比，并與銘牌標定值比對；精準判斷互感器極性（減極性或加極性）是否正確。
-
比差與角差測試是計量用互感器的核心測試項目，通過測量實際二次電流 / 電壓與理想值的比例誤差和相位誤差，判定互感器是否滿足 0.2S、0.5、5P、10P 等準確度等級要求。
-
10% 誤差曲線自動計算與繪制儀器可基于勵磁特性測試數據，自動計算并生成互感器 10% 誤差曲線，直觀判定互感器在不同短路電流工況下的誤差是否超出標準限值。
-
二次繞組直流電阻測量通過檢測繞組直流電阻值，排查繞組導線的連接質量，判斷是否存在斷線或匝間短路等故障。
-
退磁功能互感器測試后或故障后，鐵芯可能殘留剩磁并影響后續性能，儀器可自動執行退磁操作，保障互感器恢復正常工作狀態。
-
負荷（阻抗）測試測量互感器二次回路的實際負載阻抗，判斷其是否超過互感器額定負荷標準。
-
繼電保護驗收與校驗針對新安裝或檢修后的保護用互感器，驗證其拐點電壓和 10% 誤差曲線是否滿足線路、主變差動保護及過流保護等裝置的技術要求。
-
計量檢定對關口計量、重要計費用互感器開展比差與角差測試，確保貿易結算數據的公平性與準確性。
-
預防性試驗定期檢測運行中互感器的特性參數變化，及時發現性能劣化趨勢，預防因互感器飽和引發的保護裝置誤動或拒動事故。
-
故障診斷當保護裝置發生誤動事故后，對相關互感器進行全面檢測，判斷互感器是否存在性能劣化或飽和等問題。
-
工程調試與交接作為變電站新建、改造工程中的必備測試項目，保障互感器設備投運后的安全穩定運行。
