一、主要特點

1. 重量輕、體積小：作為最顯著的特點，通過采用新材料（如玻璃鋼環氧筒）與優化設計，設備重量可降至傳統同容量油浸式變壓器的 1/5 到 1/3。
2. 干式設計：多采用環氧樹脂澆注的干式絕緣結構，具備免維護特性，無漏油風險，符合環保安全要求。
3. 高頻 / 變頻技術：大量設計集成 “串聯諧振” 或 “高頻逆變” 技術，通過將工作頻率提升至 100Hz-300Hz，大幅減小變壓器鐵芯截面積與線圈匝數，從根本上實現設備小型化。
4. 高絕緣強度材料：選用優質絕緣材料并采用先進絕緣結構，在縮小設備尺寸的同時，保障足夠的絕緣性能。
5. 集成化設計：常與控制箱、調壓器乃至諧振電抗器集成于可移動箱體內，構成 “一體化試驗裝置”。

二、主要技術類型

1. 傳統工頻干式試驗變壓器（改進型）
   • 原理：保持 50Hz 工頻工作模式，采用干式絕緣與強制風冷技術，通過優化設計減輕設備重量。
   • 優點：結構相對簡單，成本較低。
   • 缺點：輕量化程度有限，當設備容量增大時，重量仍會顯著增加。
2. 串聯諧振試驗裝置（主流超輕技術路徑）
   • 原理：基于 “電感（L）- 電容（C）” 串聯諧振原理，在諧振點時，電容性試品上的電壓為電源電壓的 Q 倍，試驗變壓器僅需提供較小的勵磁電壓即可完成試驗。
   • 輕量化核心原因：
     • 設備工作在 30-300Hz 高頻區間，鐵芯與線圈體積大幅減小；
     • 大部分試驗電壓由諧振電抗器產生，變壓器自身承受電壓較低；
     • 整體重量分散至變壓器、可多節組合的電抗器及分壓器等部件，單個部件均具備輕便性。
   • 優點：重量極輕，輸出電壓高，電壓波形好，對試品損傷小，設備安全性高。
   • 缺點：系統結構相對復雜，成本較高。
3. 高頻高壓試驗電源
   • 原理：采用電力電子逆變技術，直接產生數千赫茲的高頻交流電壓，經高頻變壓器實現升壓。
   • 優點：體積可做到最小，重量最輕。
   • 缺點：技術復雜，成本高，容量通常較小，多適用于實驗室或特定試驗場合。

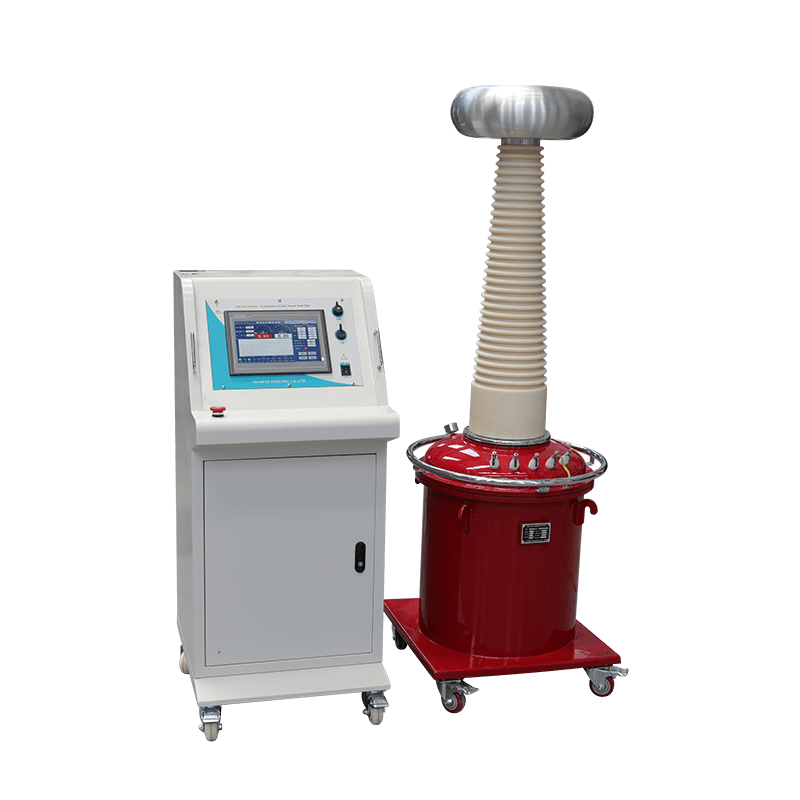

三、選擇與應用注意事項

1. 明確測試需求：提前確定試驗所需的最高輸出電壓、最大輸出電流（容量）以及測試對象（如電纜、GIS、發電機等）。
2. 技術路線選擇：
   • 針對長電纜、大電容試品的耐壓試驗，串聯諧振裝置為首選方案，也是當前 “超輕型” 設備應用于現場試驗的主流技術。
   • 對于小容量、常規性的絕緣耐壓試驗，干式工頻試驗變壓器具備更高的經濟性。
3. 便攜性與功能權衡：超輕型設備在部分極端性能指標上，可能不及大型固定設備，但完全能夠滿足絕大多數現場預防性試驗的標準要求。
4. 設備質量把控：高壓試驗設備對安全性與可靠性要求極高，應選擇技術成熟的產品，確保設備經過嚴格校驗。
