一、主要交接試驗項目、試驗設備及標準要求

1. 繞組直流電阻測量
   核心試驗設備為直流電阻測試儀（微歐計）。標準規程要求如下：1600kVA 及以下三相變壓器，各相繞組電阻值的相互差值不應大于平均值的 4%；線間電阻值的相互差值不應大于平均值的 2%。1600kVA 以上三相變壓器，各相繞組電阻值的相互差值不應大于平均值的 2%；線間電阻值的相互差值不應大于平均值的 1%。與同溫下產品出廠實測值比較，變化不應大于 2%。
2. 繞組絕緣電阻、吸收比或極化指數測量
   核心試驗設備為絕緣電阻測試儀（兆歐表），需匹配對應電壓等級，例如 10kV 變壓器采用 2500V 兆歐表，220kV 變壓器采用 5000V 兆歐表。標準規程要求如下：絕緣電阻值不應低于產品出廠試驗值的 70%。電壓等級≥6kV 的變壓器，應測量吸收比（R60/R15），吸收比不應小于 1.3；極化指數（R10min/R1min）不應小于 1.5，該要求適用于油浸式變壓器。
3. 繞組介質損耗因數（tanδ）測量
   核心試驗設備為介質損耗測試儀。標準規程要求如下：油浸式變壓器在 20℃時，tanδ 值不應大于 0.015（10kV 級）、0.010（35kV 及以上）。與出廠值比較，變化不應大于 30%。
4. 交流耐壓試驗
   核心試驗設備為工頻耐壓試驗裝置，由試驗變壓器、調壓器及保護電阻組成。標準規程要求如下：試驗電壓按 GB 50150-2016 表規定執行，例如 10kV 油浸式變壓器交接耐壓電壓為 35kV，持續時間 1min。試驗過程中無擊穿、閃絡現象。
5. 變壓比測量
   核心試驗設備為變比測試儀。標準規程要求如下：變壓比與銘牌值的偏差不應大于 ±0.5%。分接開關在各分接位置測量時，變比應滿足技術要求。
6. 三相接線組別或單相極性測量
   核心試驗設備為變比測試儀或極性測試儀。標準規程要求為接線組別或極性與銘牌標識一致，無差錯。

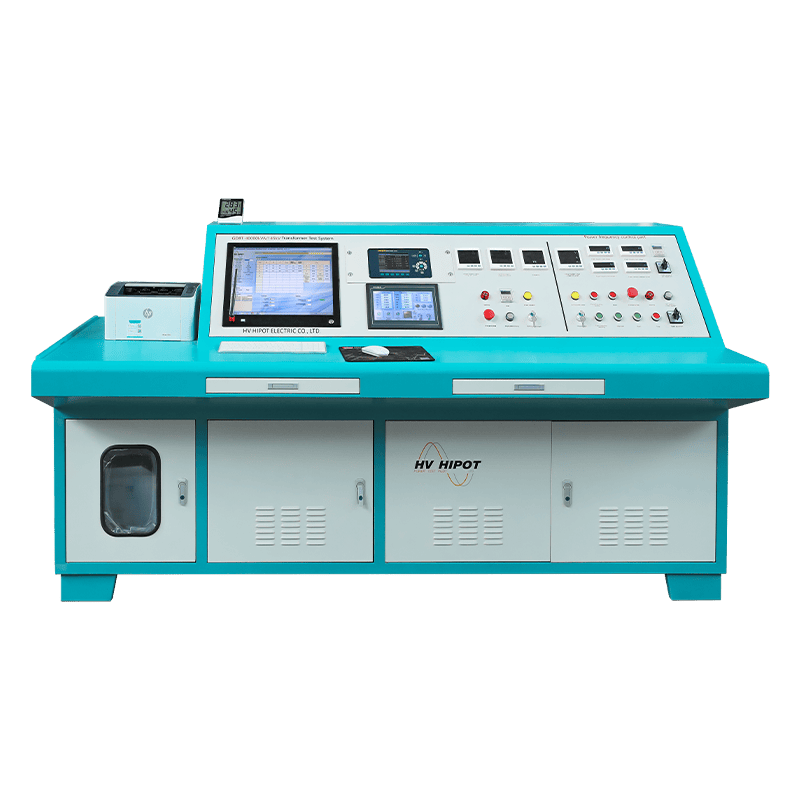

7. 空載電流和空載損耗測量
   核心試驗設備為空載試驗臺，由功率分析儀與調壓器組成。標準規程要求如下：空載電流與出廠值比較，偏差不應大于 ±30%。空載損耗與出廠值比較，偏差不應大于 ±15%。
8. 短路阻抗和負載損耗測量
   核心試驗設備為負載試驗臺。標準規程要求為與出廠值比較，偏差不應大于 ±10%。
9. 絕緣油試驗
   核心試驗設備包括油介損測試儀、擊穿電壓測試儀、色譜分析儀。標準規程要求如下：擊穿電壓方面，10kV 級≥35kV，35kV 級≥40kV。油中溶解氣體色譜分析方面，無乙炔（C?H?），總烴含量符合標準。
10. 鐵芯（夾件）絕緣電阻測量
    核心試驗設備為 2500V 兆歐表。標準規程要求為鐵芯對地絕緣電阻值不應低于 10MΩ，夾件與鐵芯間絕緣良好。

二、試驗執行關鍵說明

1. 試驗順序
   應遵循 “先非破壞性試驗，后破壞性試驗” 的原則。例如先測量絕緣電阻、直流電阻，再開展交流耐壓試驗，避免因設備潛在缺陷導致耐壓試驗過程中出現設備損壞。
2. 溫度修正
   直流電阻、介質損耗等試驗結果，需換算至同一參考溫度，通常為 20℃，之后再與出廠值或標準值進行對比分析。
3. 特殊變壓器要求
   干式變壓器、充氣式變壓器的試驗標準略有差異，需參照 GB 50150-2016 中的對應章節執行。
