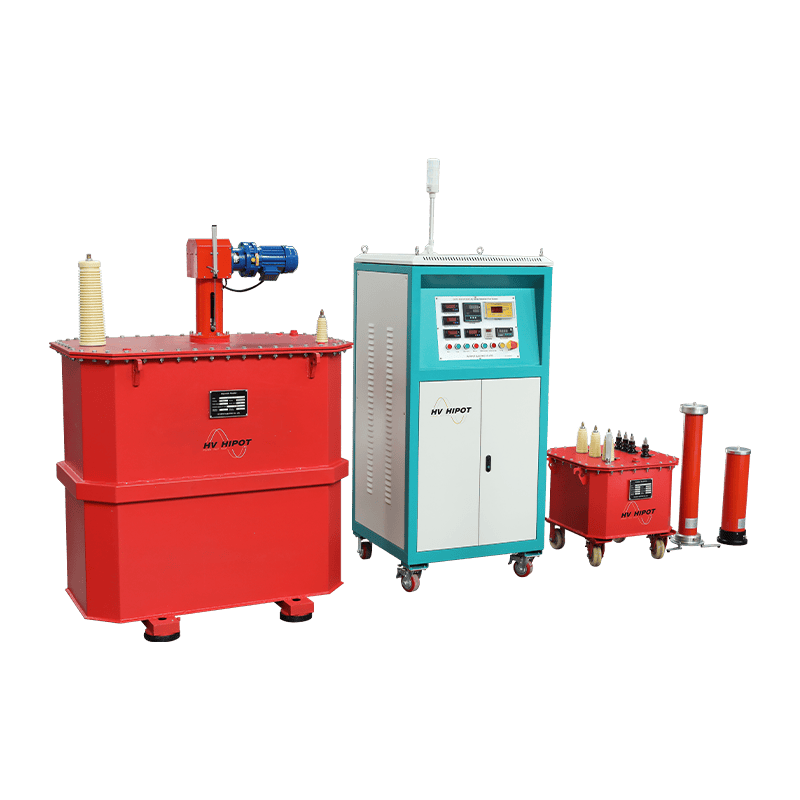

一、主要功能

1. 調壓
   作為核心功能，可通過手動或自動方式平穩連續地調節輸出電壓，電壓調節通常從 0V 起始。
2. 控制
   實現對試驗變壓器電源輸入的控制，涵蓋啟動、停止、急停等關鍵操作指令的執行。
3. 測量
   實時顯示試驗變壓器的初級輸入電壓、電流，以及次級輸出電壓、電流，其中次級電參數可通過儀表直接讀取或外接分壓器獲取。
4. 保護
   集成多種保護功能，為試驗過程中的設備和人員安全提供可靠保障。
5. 信號聯動
   配備與高壓試驗變壓器、分壓器、保護球隙等相關設備的接口，支持多設備間的信號傳輸與協同工作。

二、核心組成部分

1. 調壓器
   • 傳統型：一般采用自耦調壓器，包含單圈式或電動式兩種類型，具備結構簡單、經濟實用的特點。
   • 現代型：采用感應式調壓器或電子式調壓方案，其中電子式調壓可選用晶閘管調壓技術。感應式調壓器的優勢在于容量大、波形畸變小；電子式調壓則具有調節速度快、支持可編程控制、易于實現自動化操作的特點。
2. 控制與輸入單元
   配置電源開關、啟動 / 停止按鈕以及緊急停止按鈕，其中緊急停止按鈕為保障安全的關鍵部件；同時配備工作狀態指示燈，可直觀顯示電源、運行、報警等設備狀態。
3. 測量與顯示單元
   • 配置輸入電壓表與輸入電流表，用于監測試驗變壓器初級側的電參數。
   • 配置輸出電壓表，通常讀取低壓側電壓數值，并根據變比換算為高壓側電壓，也可直接接收外部分壓器的信號以顯示高壓值。
   • 配置輸出電流表，一般讀取低壓側電流數值，或接收外部取樣電阻的信號以獲取電流數據。
4. 保護電路
   • 過流保護：當輸出電流超過設定閾值時，快速切斷電源，避免設備因過流受損。
   • 過壓保護：當輸出電壓超過設定數值時，保護裝置立即動作，保障系統安全。
   • 零位保護：確保調壓器處于零位狀態時才能啟動設備，防止帶電壓沖擊啟動對設備造成損害。
   • 限位保護：用于防止機械調壓器出現旋過頭的情況，保護調壓器的機械結構。
   • 時間繼電器：可用于設定耐壓試驗的時長，試驗時間達到預設值后，自動控制電壓降壓回零。
5. 箱體
   通常采用金屬防護箱體，箱體上配備接地端子，通過可靠接地確保操作過程的安全性。

三、工作流程（以工頻耐壓試驗為例）

1. 準備階段
   確認操作箱接地可靠，完成試驗變壓器、試品、保護球隙等相關設備的連接工作，將調壓器旋至零位。
2. 接線與設置階段
   連接好測量線路，如分壓器等設備，根據試驗需求設定過流保護值、試驗時間等關鍵參數。
3. 啟動階段
   合上電源開關，按下啟動按鈕，此時零位保護功能生效，允許后續操作的開展。
4. 升壓階段
   通過緩慢均勻地旋轉調壓手柄（手動模式）或按下升壓按鈕（自動模式）提升電壓，升壓過程中需密切監視電壓表和電流表的數值變化。電壓表的數值應平穩上升至預設的試驗電壓；電流表的數值用于指示試品的泄漏電流和電容電流，該數值應保持穩定且無突變。
5. 計時階段
   當電壓達到預設試驗電壓后，啟動計時程序，可選擇手動計時或自動計時，計時期間需持續監視儀表的數值變化。
6. 降壓與結束階段
   試驗時間達到預設值后，均勻迅速地將電壓調回零位，隨后按下停止按鈕，最后斷開電源開關。
7. 放電階段
   對試品進行充分放電操作后，方可進行更改接線等后續工作。
