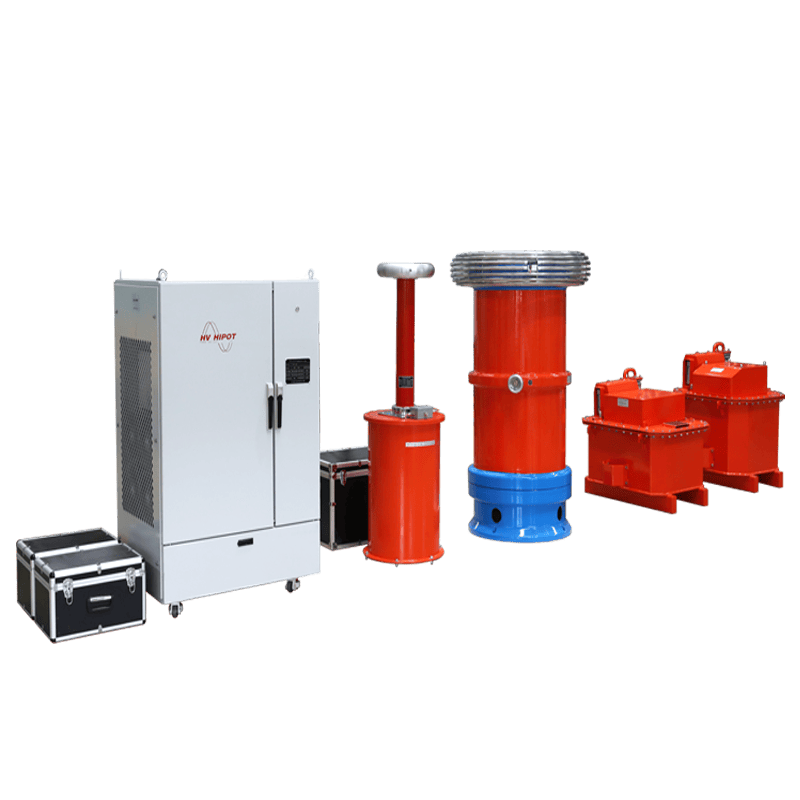

局部放電測試系統的核心構成包含試驗電源、耦合電容器、檢測阻抗、局放測量儀、校準器，以及屏蔽與接地系統，各部分功能及要求如下。
一、 系統組成
（一）試驗電源
試驗電源需采用中頻（通常 100-400Hz）或工頻（50/60Hz）的無局放電源，以此提供足夠高的試驗電壓，避免局放信號被背景干擾淹沒。其主要類型分為以下三種：
-
中頻發電機組（MFC）：作為傳統且可靠的電源形式，由電動機驅動中頻發電機產生正弦波，具備容量大、波形好的優勢，但存在體積大、成本高的特點。
-
電子式變頻電源（AC/DC/AC 逆變器）：屬于現代主流電源類型，通過電力電子技術將工頻轉換為中頻，擁有體積小、重量輕、頻率可調的優點，不過對設計制造的要求較高，需確保電源自身無局放。
-
串聯諧振系統：針對大容量變壓器試驗場景，可配合電抗器使用，有效降低對電源容量的要求。
（二）耦合電容器
耦合電容器并聯在試品兩端，作用是為局放脈沖提供低阻抗通道，將脈沖信號耦合到檢測阻抗上。該設備自身的局放水平必須遠低于變壓器的局放要求值。
（三）檢測阻抗（檢測單元）
檢測阻抗連接在耦合電容器的接地端，通常為無感電阻或 RLC 電路，主要功能是拾取局放脈沖信號，并將其轉換為電壓信號。
（四）局放測量儀（PD Analyzer）
局放測量儀是整個測試系統的核心設備，負責接收來自檢測阻抗的電壓信號，其關鍵功能如下：
-
濾波與放大：從強烈的背景噪聲中精準提取微弱的局放信號。
-
顯示與測量：實時顯示局放脈沖的波形、幅值（pC）、相位（φ）以及放電次數（N）等關鍵參數。
-
圖譜分析：現代數字式局放儀可生成 φ-q-n 圖譜（相位 - 放電量 - 放電次數），通過對圖譜的分析能夠判斷放電類型，例如內部放電、表面放電、電暈放電等。
-
定期校準：局放測量儀需按照規范定期開展校準工作，保障測量精度。
（五）校準器
校準器的應用場景為試驗前和試驗后，操作方式是向變壓器端子注入已知電荷量的標準脈沖，以此實現對整個測量系統視在放電量（pC）的校準。該步驟是確保測量結果準確且具備可比性的關鍵環節。
（六）屏蔽與接地系統
-
屏蔽室 / 屏蔽帳篷：為排除空間電磁干擾對試驗的影響，變壓器、電源、測量線等整個試驗回路，均需放置在金屬屏蔽室內開展試驗。
-
單點接地：所有試驗設備必須采用單點接地的方式，形成等電位環境，防止地環流引入額外干擾。
二、 試驗方法（步驟與要點）
局部放電試驗通常應用于變壓器制造完成后的例行試驗，同時也可用于設備安裝后的交接試驗，或是針對設備的故障診斷工作。試驗采用的基本電路為并聯接法，即耦合電容器與試品并聯，檢測阻抗串接在耦合電容的接地端。
（一）準備工作
-
對變壓器本體進行清潔和干燥處理，確保試驗環境濕度滿足要求，通常環境濕度需低于 85%。
-
完成所有試驗設備的布置，設備連接線路應遵循短而牢固的原則，且需使用同軸屏蔽電纜。
-
搭建符合要求的屏蔽環境，并確保系統實現可靠的單點接地。
-
在試驗區域設置安全圍欄和警示標志，保障試驗安全。
（二）系統校準
-
將校準器并聯在變壓器高壓端子與地之間。
-
向測試系統注入已知電荷量（如 100pC）的標準方波脈沖。
-
調節局放儀的刻度系數，直至屏幕顯示讀數與注入電荷量一致，并記錄該刻度系數。
（三）背景噪聲測量
在不施加試驗電壓，或施加遠低于局放起始電壓的低電壓時，測量并記錄背景噪聲水平。通常要求背景噪聲低于 5 pC，或低于允許局放量的 50%。
（四）升壓與預加壓
-
以平穩的速度將試驗電壓升至 1.8 倍額定相電壓（Um），或按照技術協議規定的預加電壓值升壓。
-
保持預加電壓 60 秒，此過程的目的是 “活化” 變壓器可能存在的絕緣缺陷，使其在后續測量電壓下更易被檢測到。
（五）降壓至測量電壓并保持
-
將電壓降至 1.5 倍額定相電壓（Um），或技術協議規定的局放測量電壓（通常為 1.3-1.7 倍額定電壓）。
-
保持測量電壓至少 30 秒，同時開展局放測量工作，此階段為試驗的核心測量階段。
-
關鍵數據記錄：在測量電壓保持階段，讀取并記錄穩定狀態下的最大視在放電量（pC）。
（六）降壓與復校
-
將試驗電壓降至零，并斷開試驗電源。
-
再次對系統進行校準，驗證測量回路的刻度系數變化是否在 ±10% 以內。若超出該范圍，則本次試驗結果無效。
（七）數據記錄與圖譜分析
-
完整記錄試驗電壓、背景噪聲水平、測量電壓下的局放量等所有試驗數據。
-
結合 φ-q-n 圖譜進行分析，判斷變壓器的放電類型及可能的放電位置。
