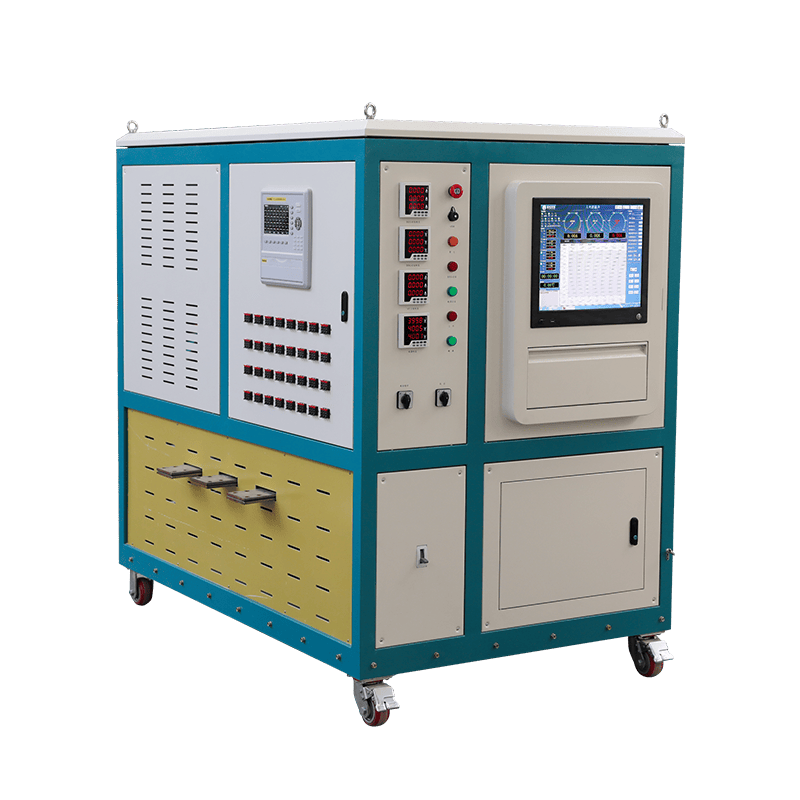

大電流發生器，也稱為升流器或電流源，其核心功能是產生可調節的低電壓、大電流，用于對各種電氣設備（如斷路器、互感器、母線、電纜等）進行電流相關的性能測試和校驗。
其基本原理基于電磁感應定律，可以看作一個特殊的、可變匝比的變壓器。
一、核心結構和工作流程
（一）主電路（功率部分）
-
輸入電源
通常為 220V 或 380V 的工頻交流電。
-
調壓器（核心控制部件）
一般采用自耦調壓器或大功率晶閘管調壓。用戶通過調節調壓器，可平滑、連續地改變輸入到升流變壓器原邊的電壓。
-
升流變壓器（核心功率部件）
這是一個降壓變壓器，但其功能是 “升流”。
-
原邊（初級繞組）：匝數多，輸入電壓高（經調壓后），電流相對較小。
-
副邊（次級繞組）：匝數極少（通常只有一匝或幾匝），輸出電壓很低（幾伏到幾十伏），但能輸出極大電流（幾百安培至數萬安培）。
根據公式 I?/I? ≈ N?/N?，當副邊匝數 N?遠小于原邊匝數 N?時，副邊電流 I?將遠大于原邊電流 I?。
（二）測量與控制電路
-
電流測量
通常使用高精度、寬量程的電流互感器和數顯表或直接接入標準分流器進行采樣和顯示。這是設備的關鍵精度所在。
-
控制與保護
包括啟動 / 停止按鈕、過流保護、過熱保護、計時器（用于短時通電試驗，如 1 秒、3 秒）等，確保設備和試品的安全。
（三）輸出回路
通過大截面的銅排或特制柔性測試導線連接到被測設備，形成閉合回路。
（四）工作流程
電網電源 → 調壓器（調節控制） → 升流變壓器（升流變換） → 輸出大電流 → 被測設備 → 電流互感器（測量反饋） → 顯示儀表
二、設備發展
除了傳統的工頻大電流發生器，還有直流大電流發生器（用于直流斷路器、光伏直流側器件測試）和多波形大電流發生器（可模擬浪涌、故障電流等復雜波形），其原理通常采用大功率開關電源和電容儲能放電技術。
