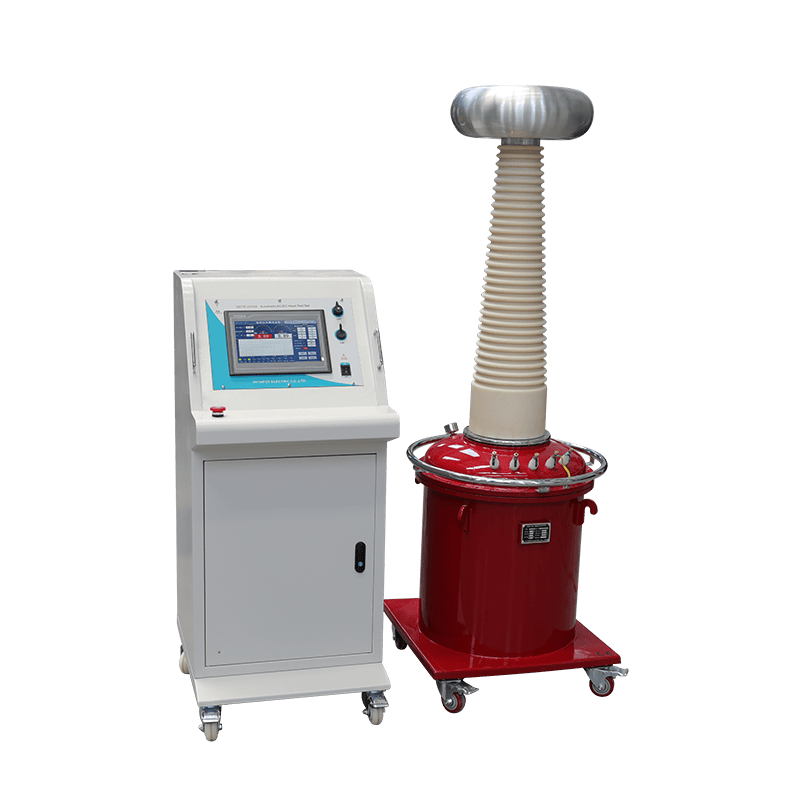

輕型高壓試驗變壓器（亦常稱油浸式 / 干式試驗變壓器、高壓耐壓測試儀），是電力設備、電工材料、絕緣器件開展工頻交流耐壓試驗、直流耐壓泄漏試驗的核心設備。其 “輕型” 特性源于新材料與新工藝的應用，可在保障設備性能的前提下，實現體積和重量的縮減，更適配現場移動作業與試驗操作。

一、核心選型原則

選擇適配的輕型高壓試驗變壓器，需綜合考量多項核心因素，遵循系統化的選型流程，確保設備與試驗需求高度匹配。

二、核心參數確定

1. 額定輸出電壓 (kV)

該參數為選型首要考量指標，其數值必須高于被測設備的最高試驗電壓。

參考依據：嚴格遵循國家或行業標準（如 GB 50150、DL/T 596 等）中，各類電力設備交接試驗、預防性試驗的電壓規定值。舉例而言，對 10kV 電纜開展耐壓試驗時，交流試驗電壓一般為 2-2.5 倍額定相電壓（即 21.75-28.75kV），此時變壓器額定輸出電壓應至少選取 50kV 及以上規格，預留充足的試驗余量。
常見規格等級：50kV、100kV、150kV、200kV、300kV 等。

2. 額定容量 (kVA)

該參數決定變壓器帶動電容性負載（如長電纜、大型電機）時，避免輸出電壓過度跌落的能力，是適配大負載試驗的關鍵指標。

計算公式：

其中，為所需變壓器容量 (kVA)，為被測品的電容量 (μF)，為試驗電壓 (kV)，為角頻率（，工頻下）。
經驗估算方法：若無法精準獲取被測品電容量，可按試驗場景經驗估算。開關柜、變壓器、互感器等常規設備試驗，選取 3-5kVA 容量的設備通常可滿足需求；長電纜、大型發電機等大電容負載試驗，需選取 10kVA、20kVA 及以上更大容量的設備。
選型原則：容量選擇遵循 “寧大勿小”，若容量不足，試驗大電容負載時易出現電壓無法升至設定值的情況，導致試驗無法正常開展。

3. 電源輸入 (V/A)

輕型高壓試驗變壓器的電源輸入通常為單相 220V 或 380V，選型時需首先確認試驗現場的可用電源類型；同時根據變壓器額定容量計算輸入電流（計算公式：），確保現場供電線路與開關可承受該電流值，保障試驗供電穩定。

三、設備類型選擇

輕型高壓試驗變壓器主要分為油浸式、干式、充氣式三類，各類設備的性能、優缺點與適用場景各有側重，需結合使用需求選擇。

1. 油浸式試驗變壓器

優點：絕緣與散熱性能優異，可實現大容量設計，價格具備經濟性，是應用范圍最廣的類型。
缺點：相比干式設備，體積與重量更大，存在漏油的潛在風險。
適用場景：實驗室、工廠車間、變電站等大多數固定或半固定的試驗場所。

2. 干式試驗變壓器（環氧澆注式）

優點：體積小、重量輕，無油設計可實現免維護，且無污染、具備防火阻燃特性，適配移動作業。
缺點：可設計的容量通常偏小，散熱能力不及油浸式，設備價格相對較高。
適用場景：對設備重量、環保性要求較高的場合，如頻繁移動的現場試驗、高層建筑、礦山、船舶等作業環境。

3. 充氣式試驗變壓器（SF6）

優點：絕緣性能表現極佳，在三類設備中體積與重量最小，適配嚴苛的移動與空間要求。
缺點：設備價格昂貴，所用 SF6 氣體為溫室氣體，若發生泄漏會對環境造成影響。
適用場景：對設備體積、重量有極端要求的特殊試驗場合。

四、配套設備選擇

輕型高壓試驗變壓器通常以系統形式投入使用，需搭配適配的配套設備，共同組成完整的試驗系統，各配套設備功能與選型要求如下：

控制箱 / 操作臺：核心功能為調節試驗電壓、控制電壓升降、試驗計時及設備保護，其輸出容量必須與試驗變壓器的額定容量相匹配。
保護電阻：試驗中用于限制被試品擊穿時的短路電流，保護試驗變壓器與測量系統免受損壞。
分壓器：用于精準測量高壓側試驗電壓，測量精度遠高于通過低壓側換算的方式。
球隙：作為過電壓保護裝置，用于設定保護閾值，防止試驗中意外過壓損壞被試品。

五、選型流程總結

明確試驗需求：梳理確定被試品的類型、對應的試驗電壓標準，以及被試品的電容量等核心基礎信息。
精準計算參數：根據試驗需求，計算并確定試驗變壓器所需的額定輸出電壓、額定容量等核心參數。
選定設備類型：結合試驗的使用環境（如移動性要求、防火環保標準、空間限制等），選擇油浸式、干式或充氣式試驗變壓器。
配置完整系統：根據變壓器參數，選擇適配的控制箱、保護電阻、分壓器等配套設備，組建滿足試驗需求的完整高壓試驗系統。
