絕緣靴和絕緣手套是電力作業人員防止觸電傷害的最后一道物理屏障,屬于輔助絕緣安全工器具。依據國家電力安全規程要求,此類工器具需定期開展預防性耐壓試驗,以此保障絕緣性能完好,避免因老化、破損導致在作業中失效,引發人身傷亡事故。

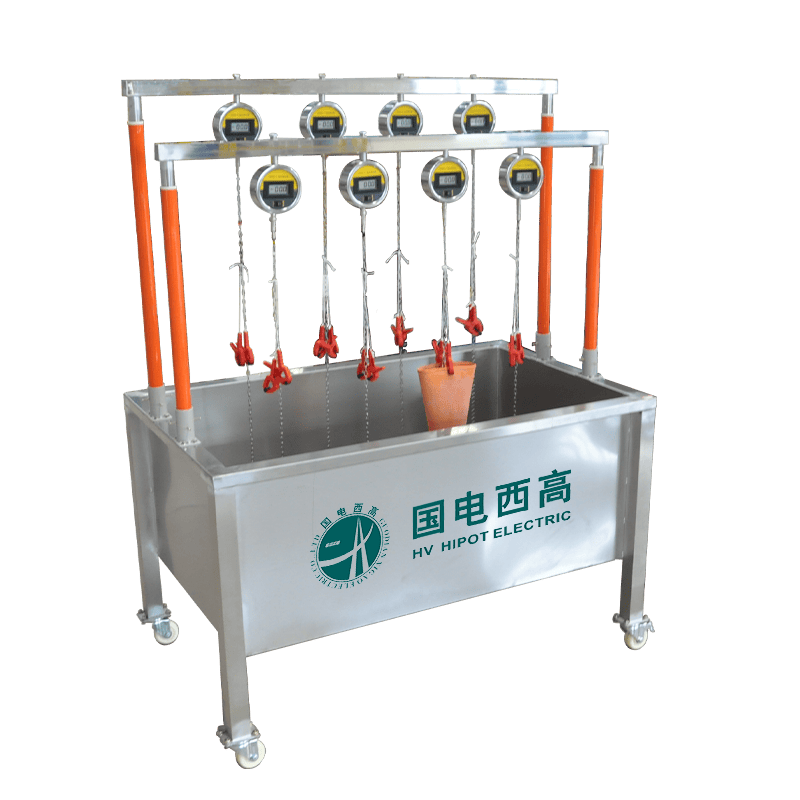

絕緣靴絕緣手套試驗裝置是專門用于對絕緣靴、絕緣手套這類個人防護用具,進行工頻耐壓試驗與泄漏電流檢測的專用設備。
核心功能
-
耐壓測試:向絕緣靴或絕緣手套施加遠高于其額定工作電壓的交流工頻電壓,且保持規定試驗時間,檢查試品是否發生擊穿現象,以此驗證絕緣耐受能力。
-
泄漏電流測試:在耐壓試驗過程中,精準測量流過試品的泄漏電流數值,該指標是判斷絕緣性能優劣的關鍵依據。即便試品未發生擊穿,若泄漏電流超過標準規定值,同樣判定為試驗不合格。
典型試驗流程(以絕緣手套為例)
-
試驗準備:將專用撐具放入絕緣手套內部,向手套內注入規定濃度的鹽水,液面控制在手套口下方位置;將手套懸掛于試驗水箱中,確保手套外皮完全浸入水箱內的鹽水中,且手套口與水面的間隙符合相關規程標準要求。
-
接線操作:將高壓引線連接至手套內部的鹽水電極,試驗水箱需做可靠接地處理;將泄漏電流表串聯接入接地回路,保證接線牢固、接觸良好。
-
參數設置:根據絕緣手套的電壓等級及對應規程要求,在裝置上設定試驗電壓值和耐壓保持時間。
-
啟動測試:啟動試驗裝置,平穩升壓至設定的試驗電壓值后開始計時;耐壓過程中,持續觀察電壓是否保持穩定,并實時讀取泄漏電流數值,做好過程記錄。
-
結果判斷
-
合格:在規定的耐壓時間內,試品未出現擊穿、閃絡現象,且泄漏電流數值符合標準規定。
-
不合格:試品在試驗過程中發生擊穿、閃絡,或泄漏電流數值超過標準規定值。
-
后續處理:試驗時間結束后,通過裝置將電壓平穩降壓至零,再斷開電源;取下試驗試品,用清水對試品進行充分沖洗后烘干。對試驗合格的試品,張貼試驗合格標簽,標簽需注明試驗日期、有效期、試驗人信息;試驗不合格的試品,需立即做報廢銷毀處理,禁止繼續使用。
主要技術參數與遵循標準
主要技術參數
-
輸出電壓范圍:常規覆蓋 0-50kV,可根據實際測試需求選擇更高電壓規格,滿足各類電壓等級絕緣靴、絕緣手套的測試要求。
-
泄漏電流測量范圍:0-20mA,具備高精度測量能力,保障檢測數據準確。
-
計時范圍:0-10 分鐘,可根據試驗規程靈活設定耐壓保持時間。
遵循標準
-
GB 12011-2009《足部防護 電絕緣鞋》
-
GB/T 17622-2008《帶電作業用絕緣手套》
-
DL/T 1476-2015《電力安全工器具預防性試驗規程》
-
電力行業相關企業規程要求
選型與使用注意事項
選型原則
依據本單位日常需要測試的絕緣靴、絕緣手套的最高電壓等級,合理選擇試驗裝置的額定電壓與容量,確保裝置滿足實際測試需求。
使用注意事項
-
安全操作:該裝置屬于高壓試驗設備,操作人員必須經專業培訓并考核合格后,方可上崗操作;操作過程中需嚴格遵守設備操作規程,測試區域應設置隔離圍欄和明顯的高壓警示標志,禁止無關人員進入。
-
試驗環境:試驗需在干燥、通風、無塵的室內環境中進行,避免環境因素影響試驗結果準確性和設備運行安全。
-
定期校準:裝置配套的高壓表、電流表等計量部件,需定期送往具備相應資質的計量檢測機構進行校準,確保計量精度符合要求,檢測數據有效。
-
規程執行:試驗全過程必須嚴格遵循最新版的國家、行業及企業相關規程標準,嚴禁擅自降低試驗標準或更改試驗參數。
