一、停電與安全隔離

1. 斷開被試電柜所有可能來電的電源開關，包括上級電源及備用電源。
2. 在上一級配電室將饋線斷路器搖至 “試驗” 或 “隔離” 位置，或斷開隔離開關，形成明顯的物理斷開點。
3. 在被試電柜進線側、母線等處驗明確無電壓。
4. 對所有帶電部件（母線、電纜頭）進行充分放電（先經電阻放電，再直接接地）。
5. 在進線側懸掛 “禁止合閘，有人工作！” 標示牌，并在可能送電的刀閘操作把手上加鎖。
6. 在被試電柜周圍裝設安全圍欄，向外懸掛 “止步，高壓危險！” 警示牌，設專人監護。

二、設備狀態檢查與處理

1. 清掃柜內灰塵雜物。

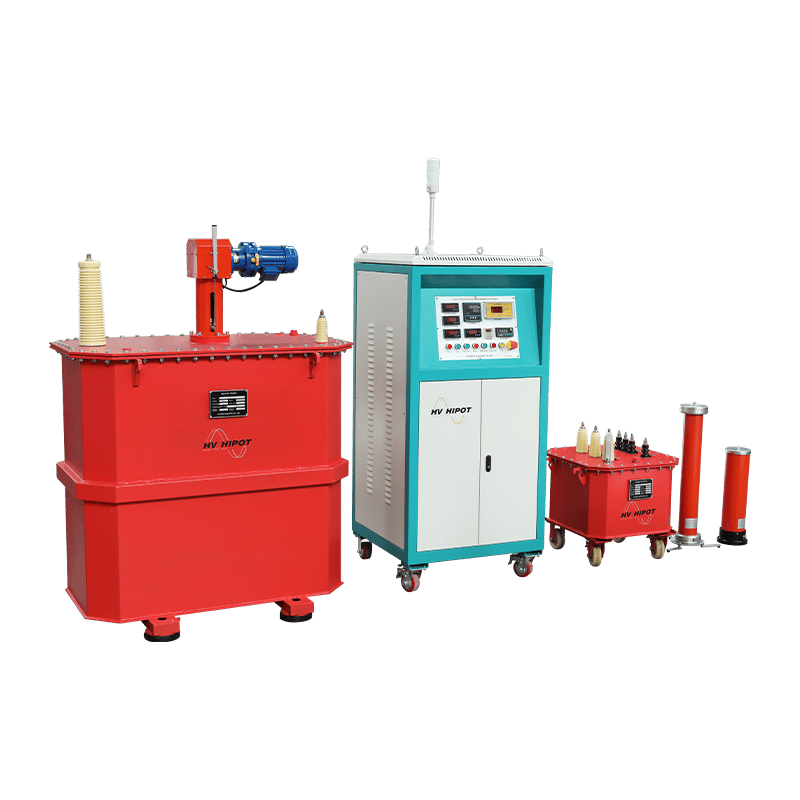

2. 對工頻耐壓試驗裝置進行隔離與拆除：
   • 拆除或斷開電壓互感器（PT）、電流互感器（CT）的二次側引線，并將其二次側端子短路接地。
   • 完全斷開避雷器（SPD）、電力電容器、變頻器的連接。
   • 斷開所有電子式儀表、智能脫扣器、PLC、繼電器控制電源的連接。
3. 進行短接處理（用銅導線可靠短接）：
   • 將微型斷路器（MCB）、塑殼斷路器（MCCB）的進出線端子短接（主回路）。
   • 特別注意：必須將上述斷路器的脫扣線圈兩端子單獨短接，以防感應電壓損壞。
   • 將接觸器、繼電器線圈的端子短接。
4. 試驗回路連接：
   • 使用專用短接線，將 A、B、C、N 母線及各出線回路導體（已與主母線連接）全部可靠連接在一起，作為高壓施加點。
   • 將電柜的接地母排（PE）及金屬外殼用粗導線可靠連接至試驗場所的接地網，作為接地端。

試驗步驟與參數

一、絕緣電阻初步測試

1. 使用 2500V 兆歐表，測量高壓施加點對地的絕緣電阻。
2. 記錄環境溫濕度。
3. 絕緣電阻值應滿足規程要求（通?！?MΩ），方可進行耐壓試驗。

二、工頻耐壓試驗接線

1. 將工頻耐壓試驗裝置的高壓輸出線接至已短接的主回路（高壓點）。
2. 將試驗裝置的接地端子與電柜的接地母排（接地端）可靠連接。
3. 經工作負責人檢查確認接線無誤。

三、耐壓試驗執行

1. 所有人員撤離至安全圍欄外，監護人到位。
2. 工作負責人發出 “開始試驗” 指令。
3. 操作人合上試驗電源，從零開始勻速升壓，升壓速度約為 1-2 kV/s。
4. 當電壓升至規定試驗值 ______ kV（計算公式：2 * Ui + 1000V， Ui 為額定絕緣電壓）時，停止升壓，開始計時。
5. 耐壓持續時間： 60 秒。
6. 在 60 秒內，嚴密監視泄漏電流表讀數，并注意傾聽柜內有無放電、異響，觀察有無焦味、冒煙。
7. 60 秒后，迅速均勻地將電壓降至零，斷開試驗電源。
8. 使用放電棒，經限流電阻對高壓部分進行充分放電，再直接短路接地。

試驗后工作

1. 拆除所有試驗短接線和臨時接線。
2. 恢復所有被拆除和短接的元器件的原始接線。
3. 再次使用兆歐表測量絕緣電阻，其值應與試驗前無明顯下降。
4. 清理現場，撤除安全措施，工作負責人宣布試驗結束。

合格判據

1. 主要判據：在規定的試驗電壓和時間內，絕緣無擊穿、閃絡現象。
2. 輔助判據：試驗過程中，泄漏電流值無劇烈抖動或持續增長，且不超過設備技術文件規定值（若無規定，通常參考值≤100mA）。
3. 試驗前后，絕緣電阻值不應有顯著降低。
