主流方案為 108kVA/108kV 的配置。為滿足不同測試容量需求,通常有兩種配置思路,具體如下:
一、主流配置方案詳解
(一)標準型配置(108kVA/108kV)
-

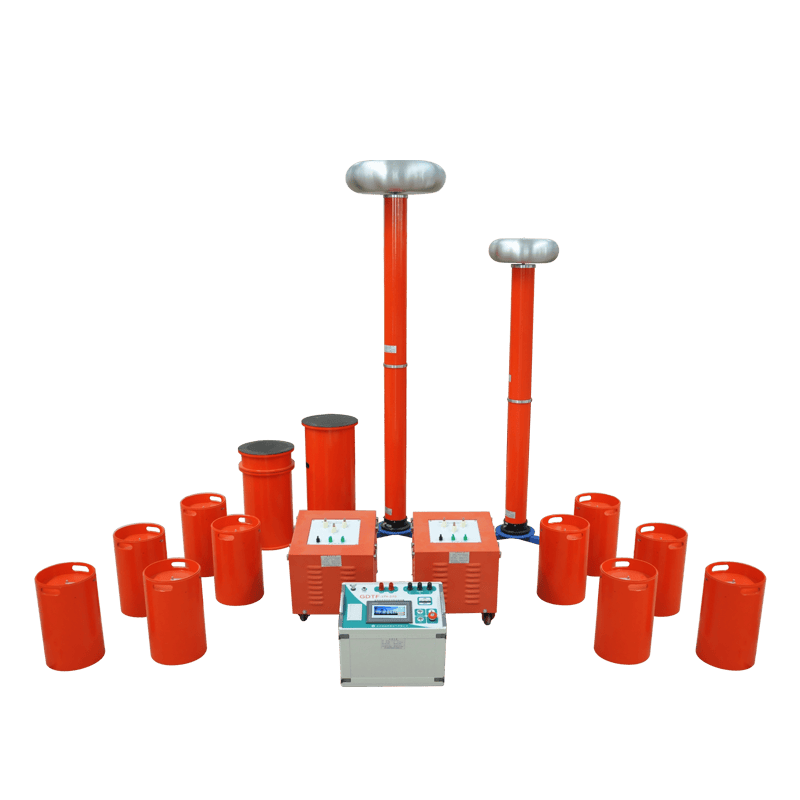

核心組成:該方案通常包含一臺約 5.5-6kW 輸出的變頻電源、四節電抗器(單節規格常為 27kVA/27kV)、一臺 6kVA 的激勵變壓器以及一臺 110kV 的電容分壓器。
-
適用范圍:此配置適用于大多數常規交接和預防性試驗場景。典型測試能力包括:截面為 300mm2 的 10kV 電纜,長度不超過 2.2 公里;同截面的 35kV 電纜,長度不超過 0.8 公里;以及容量不大于 40,000kVA 的 35kV 電力變壓器、開關和互感器等設備。
(二)擴容型配置(135kVA/108kV)
-
核心組成:為滿足更大容量測試需求,此方案會提升關鍵部件規格。變頻電源功率約 7.5kW,電抗器單節容量提升至 33.75kVA/27kV(同樣 4 節),激勵變壓器容量增至 7.5kVA,分壓器仍為 110kV。
-
適用范圍:主要增強了長電纜的測試能力。例如,可測試 300mm2 的 10kV 電纜長度延伸至約 3 公里,35kV 同類電纜長度可達約 1 公里,或測試容量不超過 31,500kVA 的 35kV 變壓器。
二、選型關鍵點與步驟建議
選擇合適的配置方案,需重點關注以下幾點:
-
首要確定測試對象:這是選型的根本。變壓器、開關等設備電容量小,標準 108kVA 方案通常足夠。若主要測試長距離電力電纜(電容量大),則必須優先考慮 135kVA 或更大容量方案,以確保裝置有足夠的輸出電流驅動諧振。
-
計算驗證必要參數:對于電纜等電容性負載,建議用公式 試驗電流 (I) = 2 × π × 試驗頻率 (f) × 試品電容量 (C) × 試驗電壓 (U) 進行估算,確保所選裝置的額定輸出電流大于計算結果。
-
關注設備現場適用性:裝置的電抗器、變壓器多為干式環氧澆注,單節重量通常在 45-55 公斤,便于人工搬運組合。同時,需注意變頻電源的輸入電壓是 220V 還是 380V,以匹配現場電源條件。
-
確認功能與安全保護:優質裝置應具備完善的過電壓、過電流、閃絡保護功能。自動調諧和靈活的操作模式(全自動 / 手動)能極大提升現場試驗效率。
-
參考權威標準規范:裝置的制造、試驗和使用應遵循相關國家標準及電力行業規程,主要包括:
-
設備交接試驗標準:GB 50150-2016《電氣裝置安裝工程 電氣設備交接試驗標準》
-
預防性試驗規程:DL/T 596-2021《電力設備預防性試驗規程》
-
裝置技術通用條件:DL/T 849.6-2016《電力設備專用測試儀器通用技術條件 第 6 部分:高壓諧振試驗裝置》
-
高壓試驗技術導則:GB/T 16927.1-2011《高電壓試驗技術 第 1 部分:一般定義及試驗要求》
三、最終選型建議
建議首先詳細列出主要的被測試設備類型、電壓等級及關鍵參數(如電纜的常見長度和截面、變壓器的最大容量),然后攜帶這份需求清單,向至少兩至三家信譽良好的生產廠家進行正式技術咨詢。由廠家進行專業計算后提供的針對性配置方案和報價,是做出最終決策最可靠的依據。
