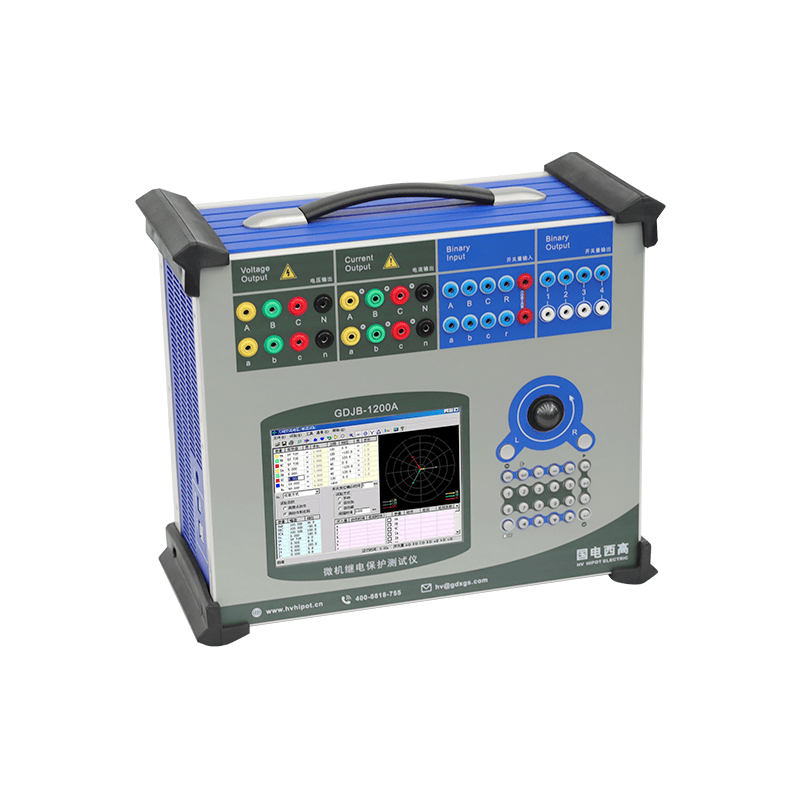

繼電保護綜合測試儀(簡稱 “繼保測試儀”)是一種用于對電力系統中的繼電保護裝置、安全自動裝置及其相關互感器、斷路器等進行測試、校驗和故障診斷的專用精密儀器。
它可被理解為繼電保護裝置的 “體檢醫生”。在保護裝置投入運行前、定期檢修時或發生誤動 / 拒動后,都需要用它來模擬各種電力系統故障(如短路、過載、接地等),驗證保護裝置是否能正確、可靠地動作。
應用場景
-
新安裝調試:在新變電站或新保護裝置投運前,進行全面的功能驗證。
-
定期檢驗(預防性試驗):根據電力行業規程,對在運的保護裝置進行周期性校驗,確保其處于良好狀態。
-
故障后分析:當保護裝置發生誤動或拒動后,用它來復現故障場景,查找原因。
-
科研與教學:在科研院所和高校中,用于研究新的保護原理和教學演示。
-
裝置研發與生產:保護裝置制造廠商用于產品出廠測試和型式試驗。
選擇關鍵因素
-
應用需求
-
電壓等級:測試 35kV、110kV 還是 500kV 系統的保護,電壓等級越高,對測試儀的精度和功能要求也越高。
-
保護類型:主要測試哪些保護,是簡單的過流保護,還是復雜的差動、距離保護,這決定了需要的測試模塊。
-
輸出通道數與容量
-
通道配置:需要幾相電流、幾相電壓,常規是 3 相電流 3 相電壓。對于測試變壓器差動等需要多組電流的應用,可能需要 6 相電流。
-
電流輸出容量:電流輸出容量(安培數)是否足夠?測試大電流互感器回路或進行整組傳動時,需要較大的輸出電流。
-
功能與性能
-
功能完整性:是否具備需要的所有測試功能(如差動、諧波、狀態序列)。
-
性能指標:輸出精度、波形保真度、帶負載能力如何。
-
便攜性與操作性
-
使用場景:是用于實驗室還是現場,現場使用需要考慮儀器的重量、體積和堅固性。
-
軟件與界面:軟件是否易于上手,用戶界面是否友好。
-
品牌與售后服務
-
品牌口碑:選擇市場口碑好、技術實力強的品牌。
-
售后服務:可靠的售后服務、技術支持和培訓至關重要。
