GDHG-105
售前咨詢：400-8818-755 公司郵箱： hv@gdxgs.com
提示：凡購買本產品的全國用戶享受免費技術指導、軟件升級、終生維修服務

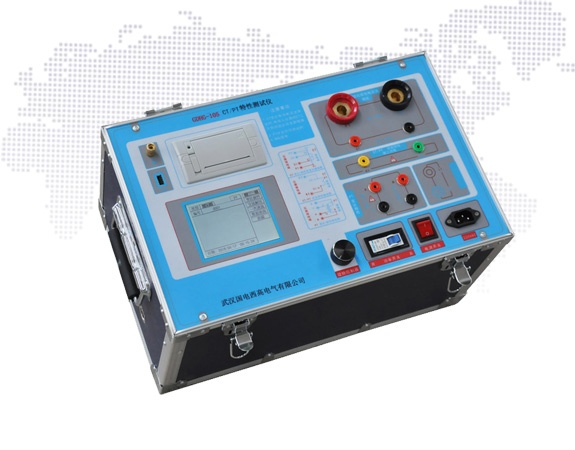

設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。
|
項 目 |
參 數 |
|
|
工作電源 |
AC220V ± 10% 、 50Hz |
|
|
設備輸出 |
0 ～ 1000V （ 20A 峰值 ） 注： 0 ～ 5A 為真實值，大于 5A ～ 20A 為計算值 |
|
|
大電流輸出 |
0 ～ 600A |
|
|
勵磁測量精度 |
≤ 0.5% （ 0.3%* 讀數 +0.2%* 量程） |
|
|
CT 變比測量 |
范圍 |
≤ 3000A/1A(15000A/5A) |
|
精度 |
≤ 0.5% |
|
|
PT 變比測量 |
范圍 |
≤ 500KV |
|
精度 |
≤ 0.5% |
|
|
工作環境 |
溫度：－ 10 ℃ ～ 40℃ ，濕度：≤ 90% ，海拔高度：≤ 1000m |
|
|
尺寸、重量 |
尺寸： 410mm × 260mm × 340mm ， 重量：≤ 22Kg |
|
|
CT |
PT |
|
? 伏安特性（勵磁特性）曲線 |
? 伏安特性（勵磁特性）曲線 |
|
? 自動給出拐點值 |
? 自動給出拐點值 |
|
? 自動給出 5% 和 10% 的誤差曲線 |
? 變比測量 |
|
? 變比測量 |
? 極性判斷 |
|
? 極性判斷 |
? 交流耐壓測試 |
|
? 一次通流測試 |
? 鐵心退磁 |
|
? 交流耐壓測試 |
|
|
? 鐵心退磁 |
|
