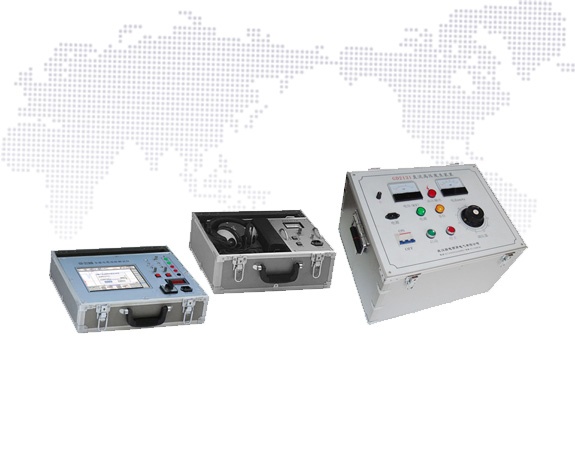

GD-2136K(停產)

售前咨詢：400-8818-755 公司郵箱： hv@gdxgs.com
提示：凡購買本產品的全國用戶享受免費技術指導、軟件升級、終生維修服務

特別關注：以上設備，在煤礦高瓦斯易燃易爆的工作環境，請把電纜拉出礦井外測試！在低瓦斯環境下，請在確認安全下慎用！安全測試，關愛生命！

GD-2136K型礦用電纜故障測試系統，可以利用低壓脈沖法、沖擊高壓閃絡法及智能高壓電橋法測試35kV以下電壓等級的各種類型電纜的高阻閃絡性、泄漏性故障，低阻、短路性故障及斷路故障。特別適用于煤礦礦井電纜和信號控制電纜的故障測試。

本測試儀采用箱式結構，巧妙地將電纜故障測試儀與筆記本電腦結合為一體化，采用觸摸屏操作界面，所有功能按鍵均在屏幕上直觀地顯示，用戶可通過觸摸屏直接操作。具有波形儲存功能，可以儲存大量的現場測試波形，供隨時調用觀察和同屏比較。測試界面簡單清晰，功能按鍵定義簡單明了，測量方法簡單快捷。同時也大大提高了儀器的穩定性和可靠性。

系統組成

電纜故障智能測試儀（GD2133K）；
電纜尋跡及故障定位儀（GD2132K）；
直流高壓發生裝置（GD2131K):
高壓設備：放電取樣器、工頻高壓試驗裝置、脈沖貯能電容器、成套專用測試線等。

技術特點
產品參數
產品圖集
客戶案例

技術特點

特別關注：以上設備，在煤礦高瓦斯易燃易爆的工作環境，請把電纜拉出礦井外測試！在低瓦斯環境下，請在確認安全下慎用！安全測試，關愛生命！

系統組成

電纜故障智能測試儀（GD2133K）；
電纜尋跡及故障定位儀（GD2132K）；
直流高壓發生裝置（GD2131K):
高壓設備：放電取樣器、工頻高壓試驗裝置、脈沖貯能電容器、成套專用測試線等。

產品參數

主要技術指標

測試方法，低壓脈沖法、高壓閃絡法、智能高壓電橋法。

測試距離：
- 低壓脈沖法時，最大測試距離16Km；
- 高壓閃絡法時，最大測試距離15Km。
- 智能電橋法時，最大測距不受電纜長度限制。
讀數分辨率：1m。
系統測試精度：小于20cm。
脈沖幅度: 負載阻抗在50Ω時不小于250Vpp。
脈沖寬度: 0.2μs、2μs、4μs三種。
采樣頻率: 48MHz、24MHz、12MHz、6MHz。
預置了4種電纜介質的電波傳播速度：
- 不滴油:160m/μs；
- 油浸紙:160m/μs；
- 交聯聚乙烯:172m/μs；
- 聚氯乙烯:184m/μs；
其它類型電纜的電波傳播速度的設置。對于其它非動力電纜，利用本機的測速功能可以在輸入該電纜的已知全長后，測出電波在該電纜中的傳播速度。
采樣方式：
- 電流取樣法。
- 智能高壓電橋法:
內置3KV高壓恒流源，可測電纜最大泄漏電阻3MΩ；
輸入電纜精確長度后，自動顯示故障距離。
