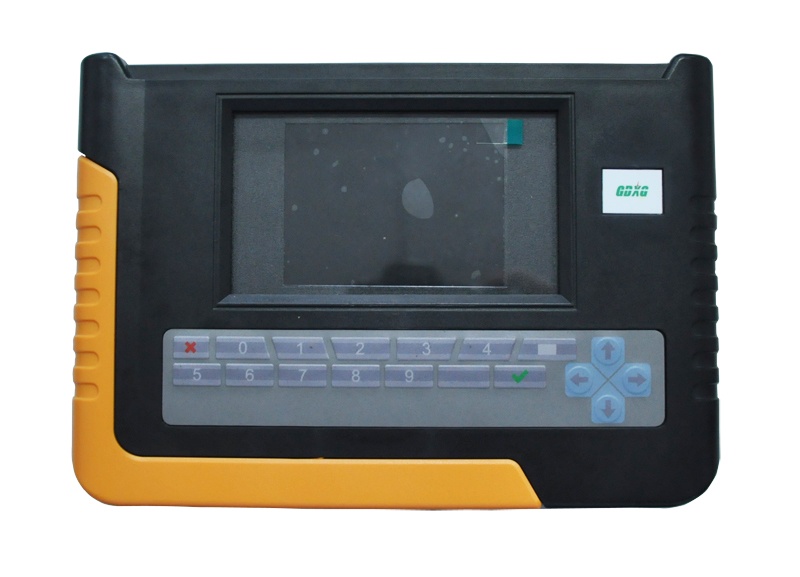

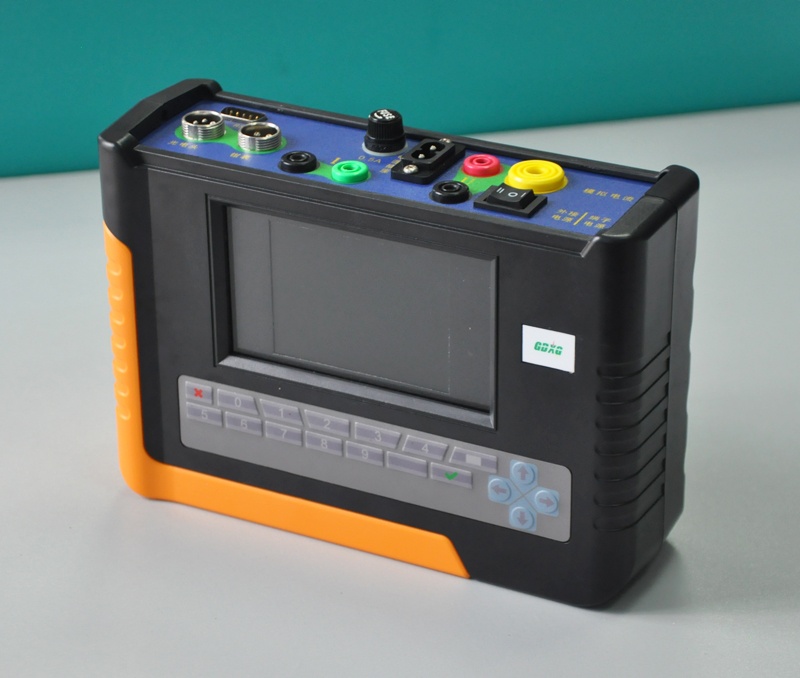

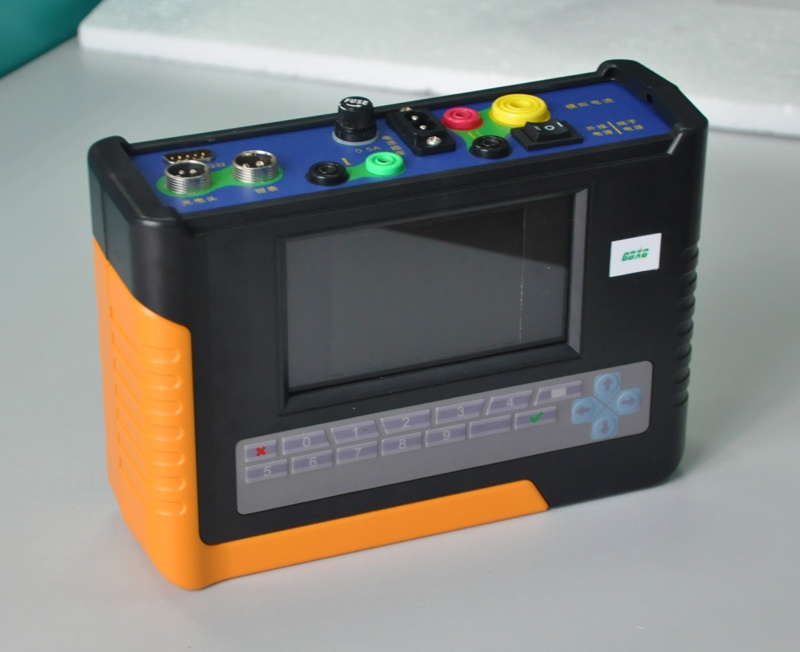

Name: GDYM-1A單相電能表多功能現場校驗儀
Brand: 武漢國電西高電氣有限公司

相關產品

Related Products

GDYM-3F

三相電能表多功能現場校驗儀

多次脈沖電纜故障測試系統

圖文介紹
技術特點
產品參數
產品圖集
客戶案例

· 一種全數字化、多功能、高精度、智能化的多參數測量?jī)x器；

· 單相電能表校驗儀主要用于計量系統的單相電能表的校驗和低壓變比的測試；

· 本儀器以32位150MHzDSP技術為核心，使用16位高精度AD轉換器，誤差穩定，準確度高（與采用電表芯片的單相校驗儀有質的區別）；

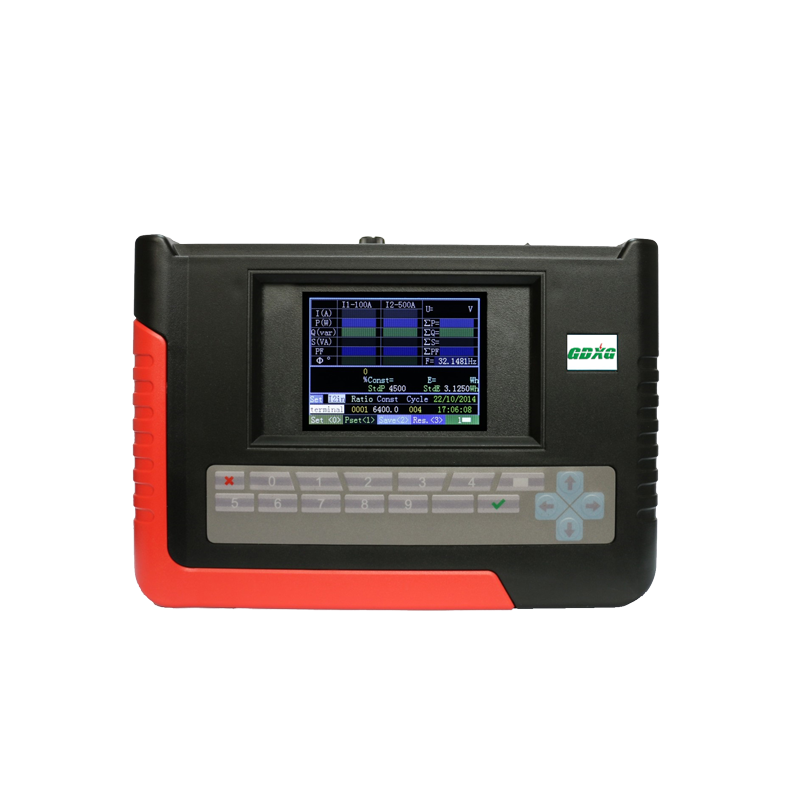

· 采用大屏幕彩色LCD點陣液晶顯示器，一屏顯示全部的校驗設置參數、諧波、電工參數和誤差，動態觀察現場所有各種測量數據；

· 可以使用電流鉗、摸擬負荷產生的電流，較大限度地簡化現場的工作，提高工作效率。同時顯示端子電流和鉗子電流以及他們的功率、功率和；

· 使用一只500A鉗和一只小電流鉗，測量低壓CT的變比；

· 可測試2～43次諧波數據，電流、電壓實時顯示各次波形幫助判斷現場狀態；

· 在1個電能脈沖周期內計算出電能表的常數；

· 可通過RS232串行通訊口接口，與電腦連接；

· 設有低頻脈沖輸出，方便自檢和送檢；

· 在電壓測試線接入380V時，儀器將聲光報警；

· 模擬負荷電流線接錯在電表零線時，重自動保護將不輸出電流。當再次把模擬電流線接錯在電表零線時，第二重保險管燒斷，起保護。更換保險后即可恢復；

· 脈沖線不小心碰到220V時，將燒斷保險，更換保險后即可恢復電表校驗。

		測量范圍	準確度
電壓		10-300V	± 0.1%
模擬電流		5A	± 20%
電流鉗		100A 、 500A	± 0.3% 、 ± 0.5%
電流端子		0.05 – 10 A	± 0.1%
功率	電流鉗	100A 、 500A	± 0.3% 、 ± 0.5%
	端子	10A	± 0.1%
相角		-180 ～ +180 度	± 0.1 度
頻率		45 ～ 55H z	± 0. 0 1 H z
電能	100A 鉗（小鉗）	0.25A-110A	± 0.3% 、 ± 0.5%
	500A 鉗	25-1000A	± 0.5%
顯示范圍		100A 電流鉗： 0.01A — 110A
		端子 :0.01A-10A
電能脈沖		FL= 1000 imp /kW · h
工作電壓		AC 180 – 260 V
工作溫度		－ 25 ° C ～ 45 ° C
工作濕度		<95% 無凝露
重量		< 1K g
體積		215 * 1 05 * 70 mm
