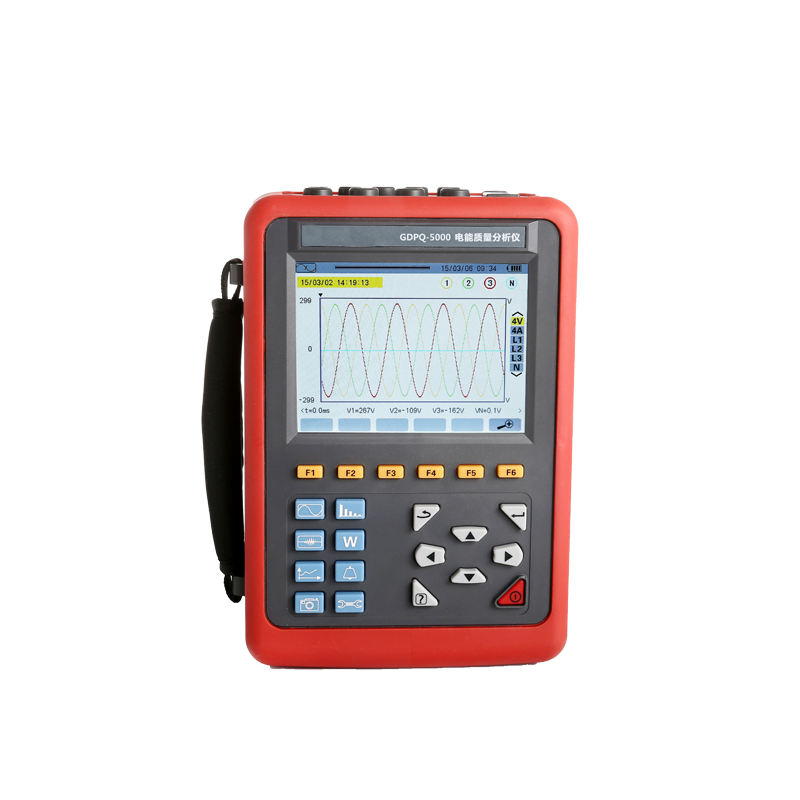

電能質量分析儀價格多少？歡迎咨詢電能質量分析儀廠家-國電西高
波形實時顯示（4路電壓/4路電流）；電壓和電流真有效值；電壓直流成份；電流和電壓峰值；電流和電壓一段時間內的最大/最小值；相量圖顯示；各相諧波的測量，達50次諧波；柱形圖顯示各相電流和電壓的諧波比；總諧波失真度（THD）的計算；各相有功/無功/視在功率值及總值；各相有功/無功/視在電能值及總值；變壓器K因數計算；COSφ位移功率因數（DPF）和功率因數（PF）的計算；閃變計算；三相不平衡計算（電壓和電流）
可對電網電壓電流參數的瞬間變化捕捉偵測，包括電壓電流波動、電壓電流驟升、驟降、短時中斷、瞬態過壓、沖擊電流、電流電壓瞬時畸變。儀器最多可同時存儲150組瞬態波形。
可監測線路的浪涌電流，監測電氣設備啟動時的啟動電流，有助于正確設計裝機容量。可顯示啟動過程的有效值的上升/下降曲線、啟動電流的包絡曲線、4路電流和4路電壓波形。可觸發后可記錄約100s，存儲100s內每一個周期的所有電流電壓瞬時值，波形曲線。

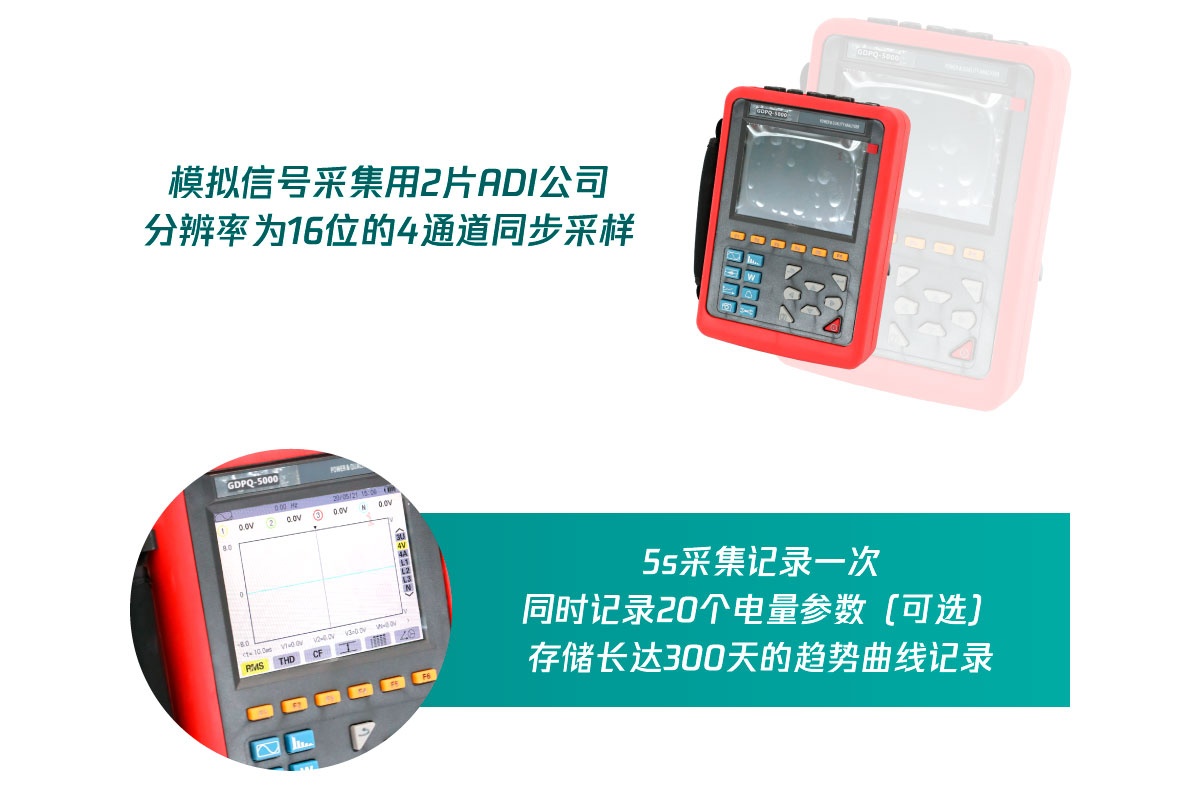

可對基本測試功能的所有測試參數（Urms、Uthd、Ucf、Uunb、Hz、Vrms、Vthd、Vcf、Vunb、PST、Arms、Athd、Acf、Aunb、KF、W、VAR、VA、PF、COSφ、TANφ）,電壓50次諧波，電流的50次諧波，共123個參數進行記錄，并生成趨勢曲線圖，可根據需要進行長時間的記錄數據。（同時選擇20個參數間隔5秒記錄一次，約可以記錄300天）
可對選定的參數可根據需要設定限值，監測其是否超限，超限時產生告警日志，比如電壓過壓、電流過流、不平衡度超限、某次諧波比超限、頻率超限、有功功率超限、總諧波失真超限等，最多可設定40組告警監測參數，每一組都可以設定不同監測參數（包括50次諧波共123個不同參數）和限值，可設定超限的最短時間。最多可以存儲12800組告警日志記錄。
在任何測試頁面可截屏存儲當前屏幕畫面，同時自動保存記錄時間和所在測試模式。如保存電流電壓波、諧波柱形圖、相量圖等。最多可同時保存60組截圖

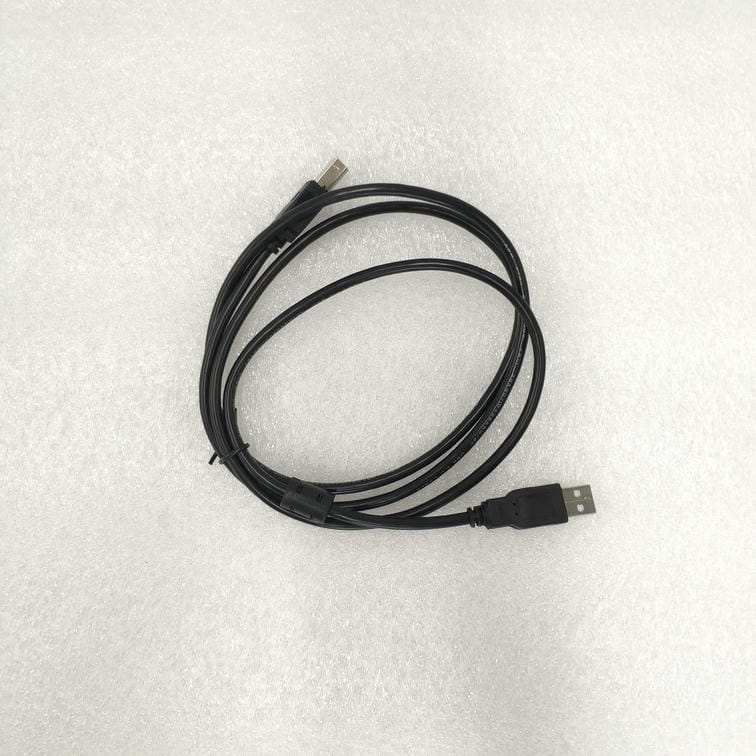

通過USB與電腦進行通訊，監控軟件可實時顯示電能質量分析測試的波形，可讀取所偵測和捕捉的暫態波形、趨勢圖記錄、告警列表、測試截圖等。
用戶可設定時間和日期、設定顯示屏對比度和亮度、設定各相線在儀器中相應的顏色；可設定儀器的接線方式及電網類型；可選定不同電流鉗和不同電壓測試變比；可選定中文菜單或者英文菜單。
操作時的每個階段可隨時按下“幫助”鍵獲取相關幫助信息。
|
電 源 |

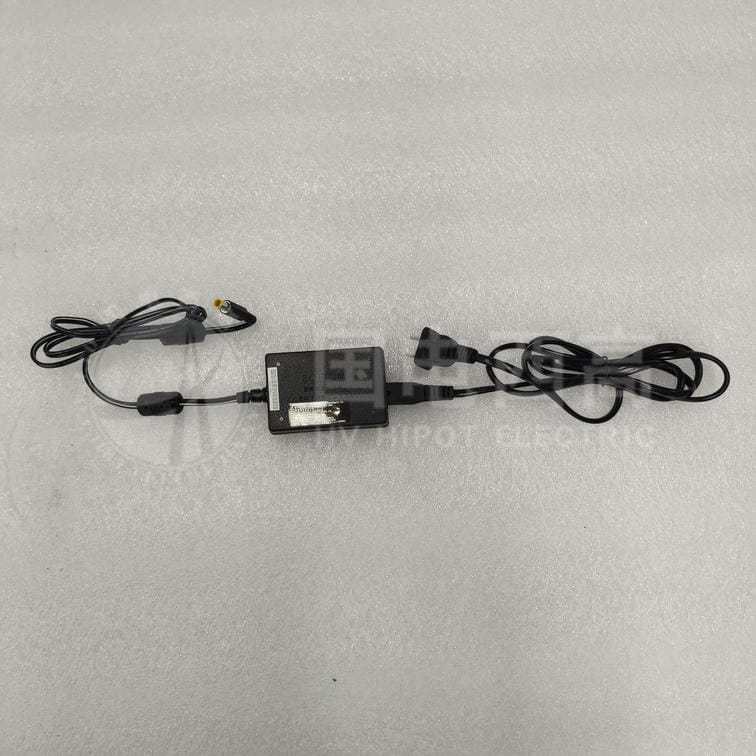

可充電鋰電池組 9.6V ，外接充電器 |
|
電池電量指示 |
電池符號 5 格 5 格 顯示電量，當電池電量過低時 , 提示 1 分鐘后自動關機 |
|
工作電流 |
約 590mA ，電池連續工作約 6 小時 |
|

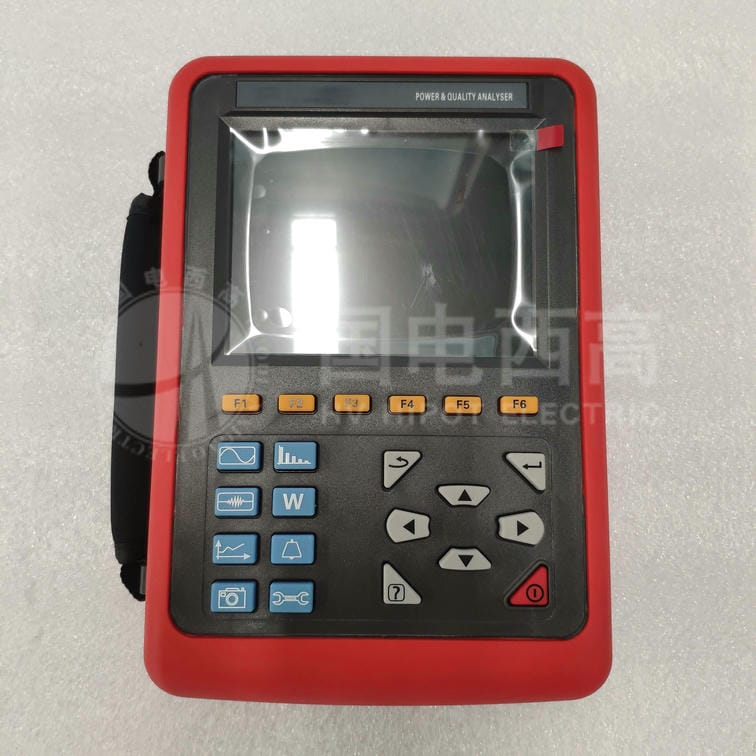

顯示模式 |
LCD 彩屏 ,64 0 dots×480dots ， 5.6 寸，顯示域 116mm×88mm |
|

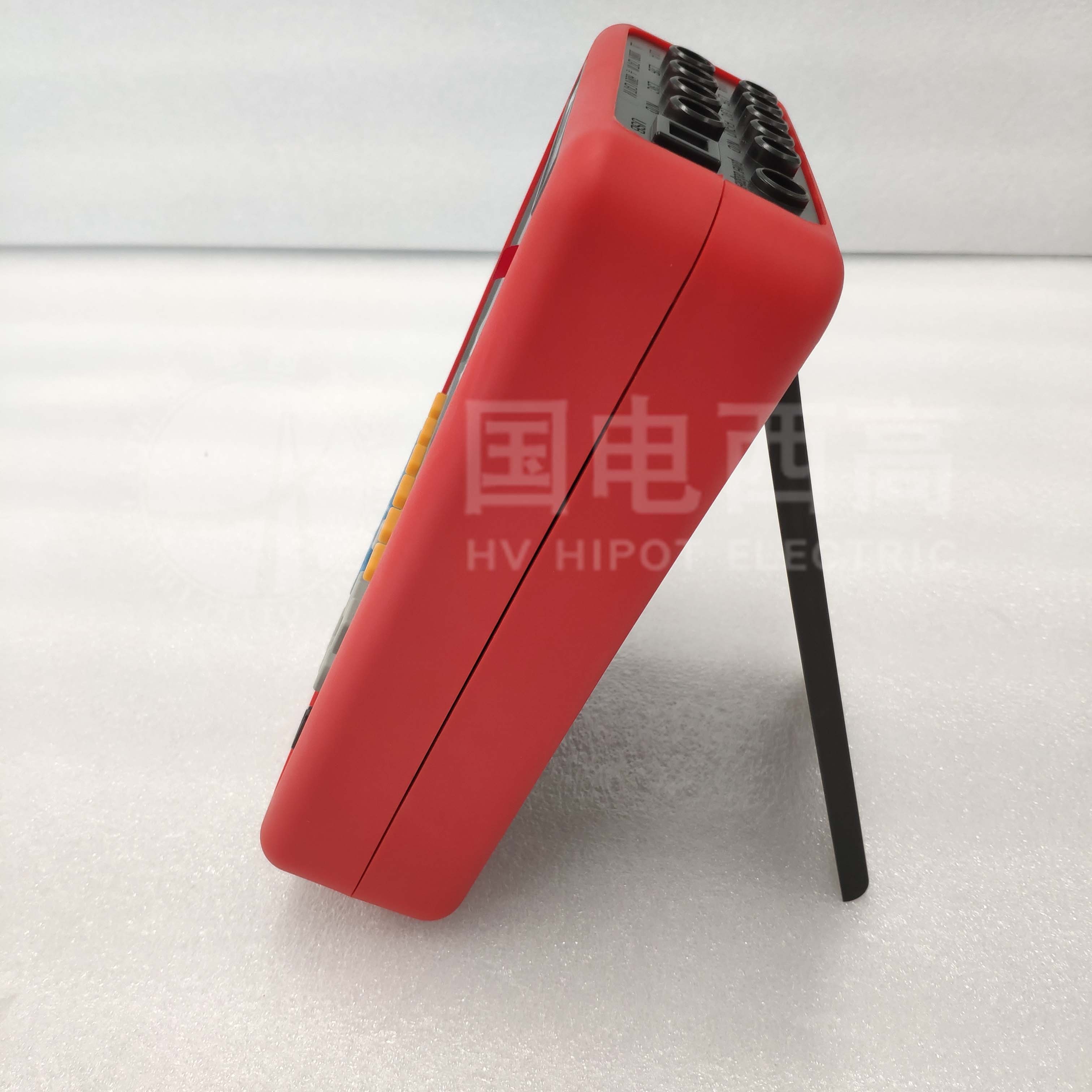

儀器尺寸 |
長寬厚： 240mm × 170mm × 68 mm |
|
鉗口尺寸 |

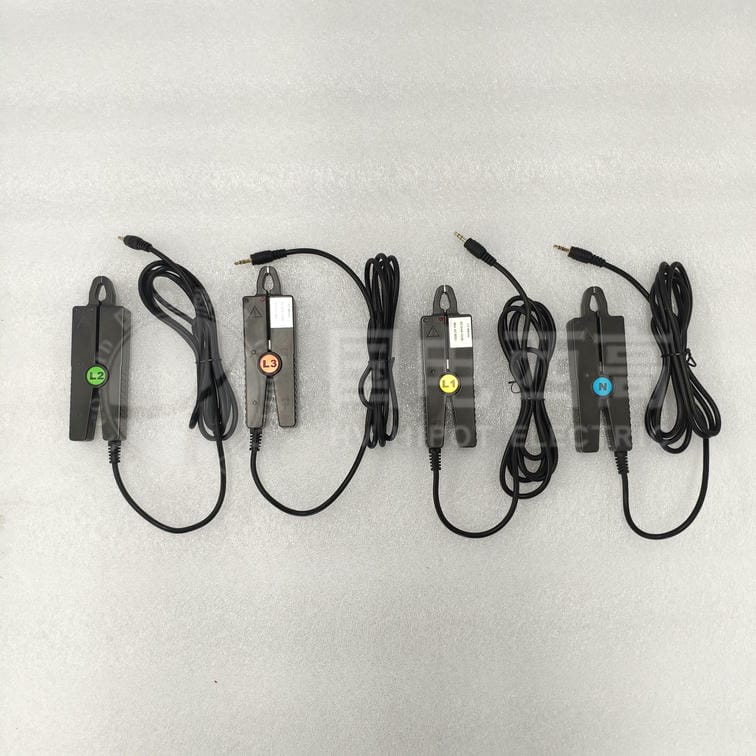

008B 尖小形電流鉗： 7.5mm×13mm ( 選型 ) 040B 圓口形電流鉗： 35mm×40mm ( 選型 ) 068B 圓口形電流鉗： 68mm×68mm ( 選型 ) 300F 柔性線圈電流傳感器（帶積分器）： Φ300mm ( 選型 ) |
|

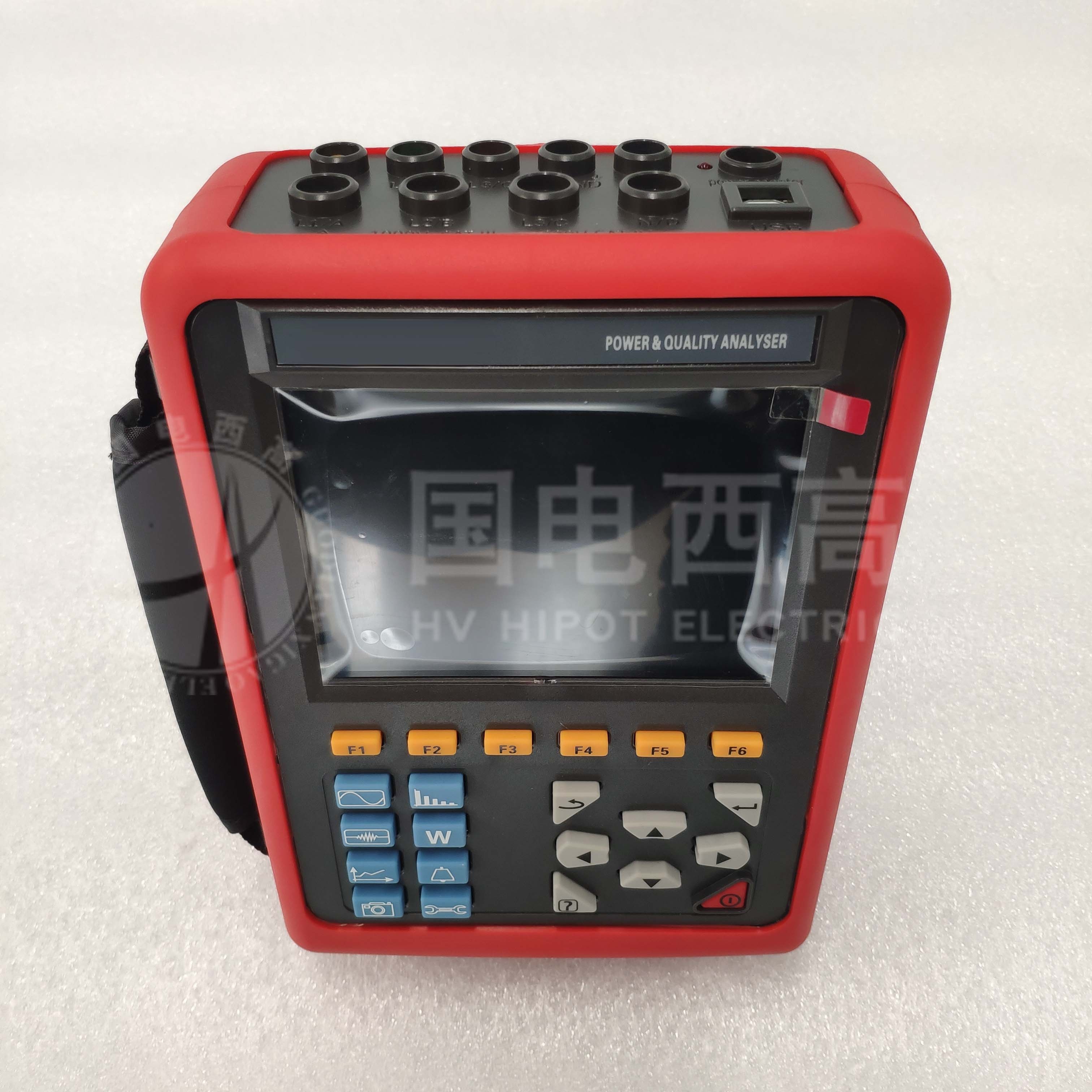

通道數 |
4 路電壓， 4 路電流 |
|
線電壓 |
1.0V ～ 2000V |
|
相電壓 |
1.0V ～ 1000V |
|
電 流 |
008B 電流鉗 10mA ～ 10.0A 040B 電流鉗 0.10A ～ 100A 068B 電流鉗 1.0A ～ 1000A 300F 柔性線圈電流傳感器（帶積分器） 10A ～ 3000A |
|
頻 率 |
40Hz ～ 70Hz |
|
電力電量參數 |
W ， VA ， var ， PF ， DPF ， cosφ ， tanφ |
|
電能參數 |
Wh ， varh ， Vah |
|
諧 波 |
有， 0 ～ 50 次 |
|
總諧波失真 |
有， 0 ～ 50 次，各相 |
|
專家模式 |
有 |
|
暫態記錄組數 |
150 組 |
|
電壓閃變 |
有 |
|
啟動電流模式 |
有， 100 秒 |
|
三相不平衡度 |
有 |
|
記 錄 |
300 天（同時記錄 20 個參數，每 5 秒記錄 1 點） |
|
最小 / 最大記錄值 |
有，可測一段時間內的最大最小值 |
|
告 警 |
40 種不同類型參數選擇， 12800 組告警日志 |
|
峰 值 |
有 |
|
相量圖顯示 |
自動 |
|
截圖容量 |
60 個 |
|
菜單語言 |
中文、英文 |
|
通訊接口 |
USB |
|
自動關機 |
在告警 / 趨勢圖記錄 / 暫態捕捉模式（等待或者進行中）下，儀器不自動關機 |
|
在其它測試模式下， 15 分鐘內無按鍵操作，提示 1 分鐘后自動關機。 |
|
|
背光功能 |
有，適合昏暗場所及夜間使用 |
|
儀器質量 |
主機： 1.6Kg( 帶電池 ) |
|
008B 尖小形電流鉗： 170g×4 |
|
|
040B 圓口形電流鉗： 185g×4 |
|
|
068B 圓口形電流鉗： 530g×4 |
|
|
300F 柔性線圈電流傳感器（帶積分器）： 330g×4 |
|
|
測試線和電源適配器： 900g |
|
|
總質量：約 9.2Kg( 含包裝 ) |
|
|
電壓測試線長 |
3m |
|
電流鉗線長 |
2m |
|
工作溫濕度 |
-10℃ ～ 40℃ ； 80%Rh 以下 |
|
存放溫濕度 |
-10℃ ～ 60℃ ； 70%Rh 以下 |
|
輸入阻抗 |
測試電壓輸入阻抗為： 1MΩ |
|
耐 壓 |
儀器線路與外殼間耐受 3700V/50Hz 的正弦波交流電壓歷時 1 分鐘 |
|
絕 緣 |
儀器線路與護套外殼之間 ≥10MΩ |
|

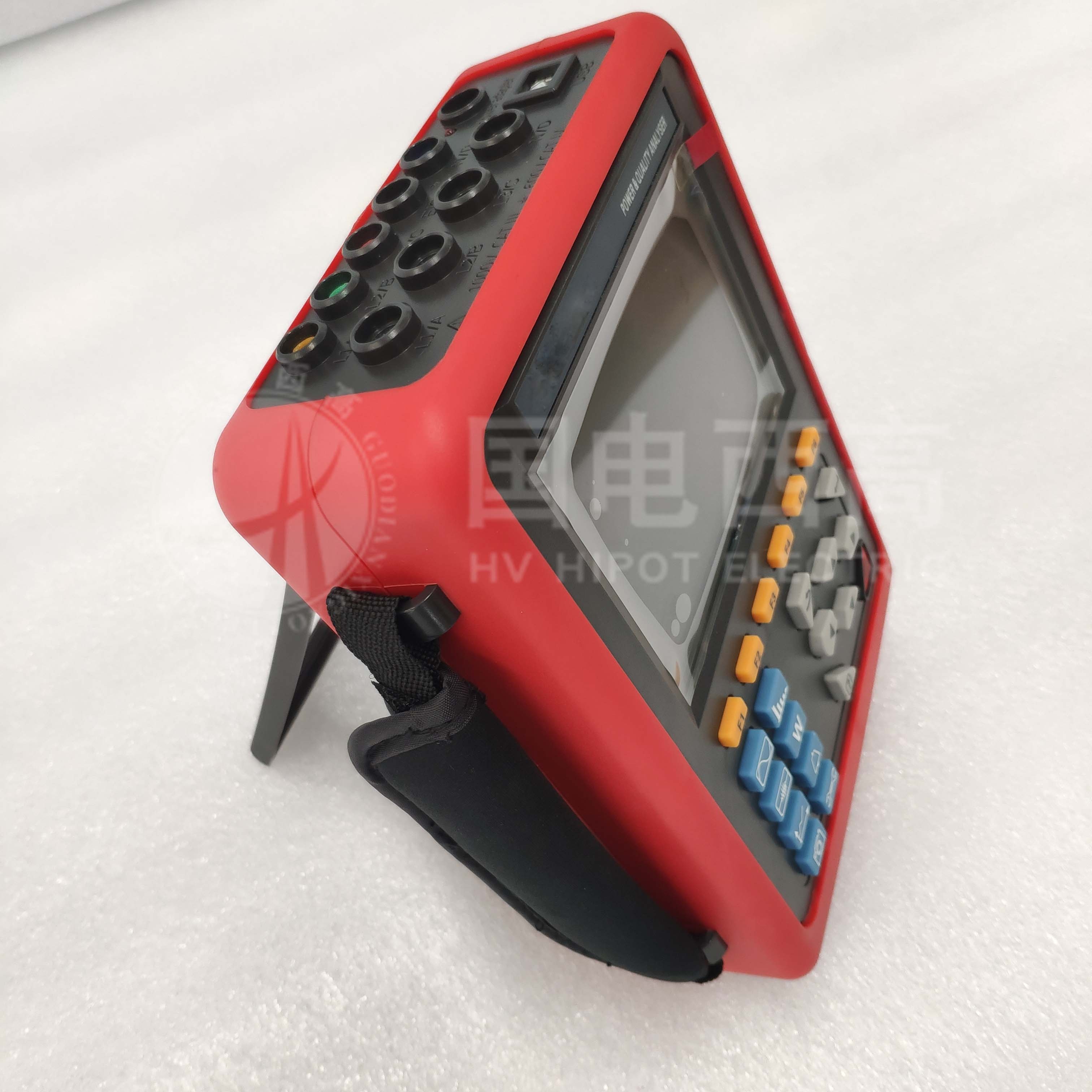

結 構 |
雙重絕緣，帶絕緣防振護套 |
|
適合安規 |
IEC 61010 1000V Cat III / 600V CAT IV ， IEC61010-031 ， IEC61326 ，污染等級 2 |
|

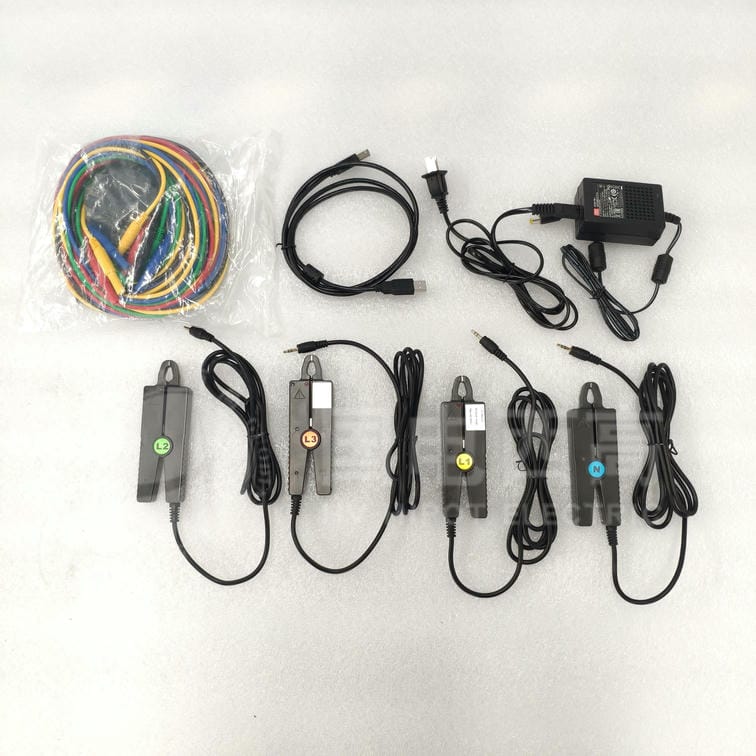

隨機附件 |

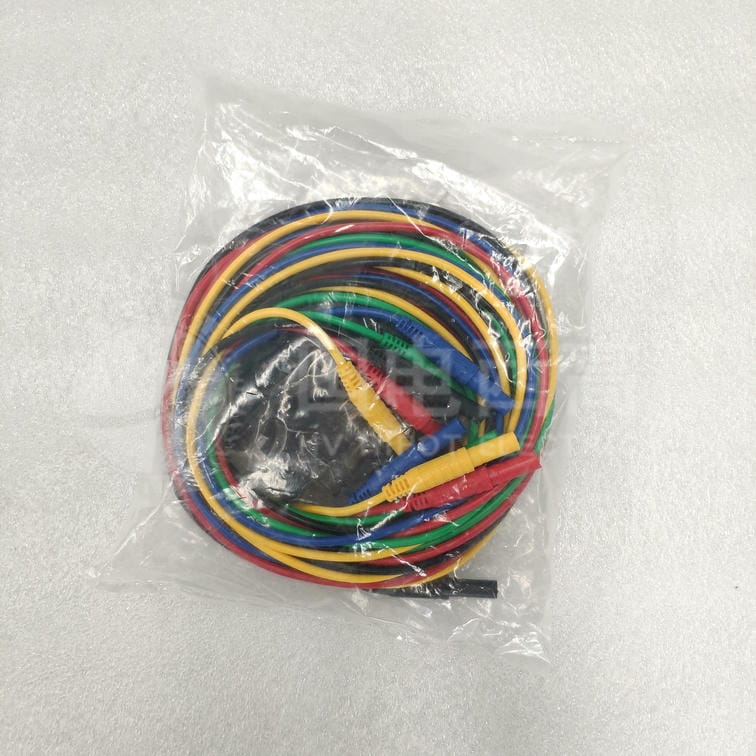

主機： 1 臺；儀器包： 1 個；測試線： 5 條（黃，綠，紅，藍，黑各 1 條）；鱷魚夾： 5 個；表筆： 5 個；充電器： 1 個；軟件光盤： 1 個；鋰電池組： 1 個； 2G 內存卡： 1 個；電流傳感器（選購）。 |
下面的數據是在基準條件下和在理想的電流傳感器（完全線性并且沒有相位移）基礎上的來分別介紹。
|
測量規格 |
測量范圍 |
顯示分辨率 |
參考范圍內的最大誤差 |
|
頻率 |
40Hz ～ 70Hz |
0.01Hz |
±(0.03)Hz |
|
相電壓真有效值 |
1.0V ～ 1000V |
最小分辨率 0.1V |
±(0.5%+5dgt) |
|
線電壓真有效值 |
1.0V ～ 2000V |
最小分辨率 0.1V |
±(0.5%+5dgt) |
|
直流電壓 |
1.0V ～ 1000V |
最小分辨率 0.1V |
±(1.0%+5dgt) |
|
電流真有效值 |
10mA ～ 1000A |
最小分辨率 1mA |
±(0.5%+2dgt) |
|
相電壓峰值 |
1.0V ～ 1414V |
最小分辨率 0.1V |
±(1.0%+5dgt) |
|
線電壓峰值 |
1.0V ～ 2828V |
最小分辨率 0.1V |
±(1.0%+5dgt) |
|
電流峰值 |
10mA ～ 1414A |
最小分辨率 1mA |
±(1.0%+5dgt) |
|
峰值因數 |
1.00 ～ 3.99 |
0.01 |
±(1%+2dgt) |
|
4.00 ～ 9.99 |
0.01 |
±(5%+2dgt) |
|
|
有功功率 |
0.000W ～ 9999.9kW |
最小分辨率 0.001W |
±(1%+3dgt) ； Cosφ≥0.8 |
|
±(1.5%+10dgt) ； 0.2≤Cosφ<0.8 |
|||
|
無功功率 電感性 & 電容性 |
0.000VAR ～ 9999.9kVAR |
最小分辨率 0.001VAR |
±(1%+3dgt) ； Sinφ≥0.5 |
|
±(1.5%+10dgt) ； 0.2≤Sinφ<0.5 |
|||
|
視在功率 |
0.000VA ～ 9999.9kVA |
最小分辨率 0.001VA |
±(1%+3dgt) |
|
功率因數 |
-1.000 ～ 1.000 |
0.001 |
±(1.5%+3dgt) ； Cosφ≥0.5 |
|
±(1.5%+10dgt) ； 0.2≤Cosφ<0.5 |
|||
|
有功電能 |
0.000Wh ～ 9999.9MWh |
最小分辨率 0.001Wh |
±(1%+3dgt) ； Cosφ≥0.8 |
|
±(1.5%+10dgt) ； 0.2≤Cosφ<0.8 |
|||
|
無功電能 電感性 & 電容性 |
0.000VARh ～ 9999.9MVARh |
最小分辨率 0.001VARh |
±(1%+3dgt) ； Sinφ≥0.5 |
|
±(1.5%+10dgt) ； 0.2≤Sinφ<0.5 |
|||
|
視在電能 |
0.000VAh ～ 9999.9MVAh |
最小分辨率 0.001VAh |
±(1%+3dgt) |
|
相位角 |
-179° ～ 180° |
1° |
±(2°) |
|
Tanφ(VA≥50VA) |
-32..768 ～ 32.768 |
最小分辨率 0.001 |
±(1%+5dgt) |
|
位移功率因數 (DPF) |
-1.000 ～ 1.000 |
0.001 |
±(1%+5dgt) |
|
諧波比 (Vrms>50V) |
0.0 % ～ 99.9 % |
0.1 % |
±(1%+5dgt) |
|
諧波角 (Vrms>50V) |
-179° ～ 180° |
1° |
±(3°) 諧波 1 ～ 25 次 |
|
± （ 10° ）諧波 26 ～ 50 次 |
|||
|
總諧波率 (DF 或 THD-F)≤50 |
0.0 % ～ 99.9 % |
0.1 % |
±(1%+5dgt) |
|
失真因數 (DF 或 THD-R)≤50 |
0.0 % ～ 99.9 % |
0.1 % |
±(1%+10dgt) |
|
變壓器 K 因數 |
1.00 ～ 99.99 |
0.01 |
±(5 %) |
|
三相不平衡 |
0.0% ～ 100 % |
0.1 % |
±(1 %) |
|
電流傳感器型號 |
電流真有效值 |
電流真有效值最大誤差 |
相位角 φ 最大誤差 |
|
008B CT 尺寸： Ф8 mm |
10mA ～ 99mA |
±(1 % + 3dgt) |
±(1.5°),Arms≥20mA |
|
100mA ～ 10.0A |
±(1 % + 3dgt) |
±(1°) |
|
|
040B CT 尺寸： Ф40 mm |
0.10A ～ 0.99A |
±(1 % + 3dgt) |
±(1.5°) |
|
1.00A ～ 100A |
±(1 % + 3dgt) |
±(1°) |
|
|
068B CT 尺寸： Ф68 mm |
1.0A ～ 9.9A |
±(2 % + 3dgt) |
±(3°) |
|
10.0A ～ 1000A |
±(2 % + 3dgt) |
±(2°) |
|
|
300F CT 尺寸： Ф300 mm |
10A ～ 99A |
±(1 % + 3dgt) |
±(3°) |
|
100A ～ 3000A |
±(1 % + 3dgt) |
±(2°) |
