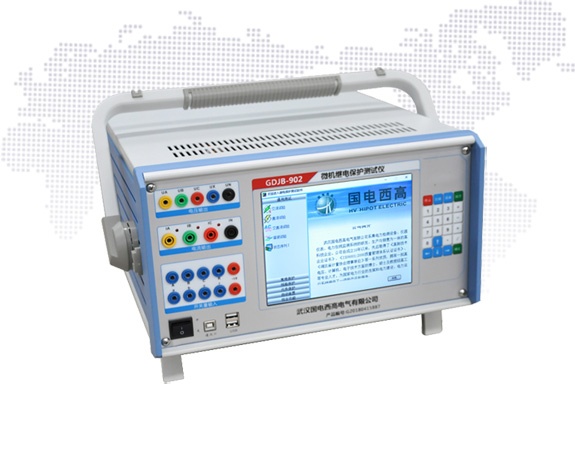

GDJB-902（停產）
售前咨詢：400-8818-755 公司郵箱： hv@gdxgs.com
提示：凡購買本產品的全國用戶享受免費技術指導、軟件升級、終生維修服務
國電西高是國內最早研發生產繼保測試儀的廠家，從1990年開始推出各系列繼保測試儀，最新推出GDJB系列繼保測試儀，穩定可靠。自動判斷過流、過壓、過載、短路、溫度過高、數據異常及誤操作告警提示。六相微機繼電保護測試儀:六路電流輸出、六路電壓輸出;三相微機繼電保護測試儀:三路電流輸出、五路電壓輸出;兩種類型均有八路開入量、四路開出量。
GDJB系列繼電保護微機型測試裝置是我公司的最新產品，它在參照了原電力部頒發的《微機繼電保護試驗裝置技術條件》的基礎上，廣泛聽取用戶意見，認真總結前幾代產品的開發、生產經驗，并采用現代最新數字技術、高精密電子器件、微機系統及新線路、新結構研制而出。可獨立完成微機保護、繼電保護、勵磁、計量、故障錄波等專業領域內的裝置測試，廣泛應用于電力、石化、冶金、鐵路、航空、軍事等行業的科研、生產和電氣試驗現場。
輸出達4相電壓3相電流，可任意組合實現常規4相電壓3相電流型輸出模式，既可兼容傳統的各種試驗方式，也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗。
裝置直接外接筆記本電腦或臺式機進行操作，方便快捷，性能穩定。
輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。
輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。
可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等?？煞奖氵M行三相差動保護測試。
設有一路110V及220V專用直流電源輸出。
裝置帶有USB通訊口，可與計算機及其它外部設備通信。
散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。
|
交流電流輸出 |
輸出精度 |
0.2 級 |
|
相電流輸出（有效值） |
0 ～ 40A |
|
|
三并電流輸出（有效值） |
0 ～ 120A |
|
|
相電流長時間允許工作值（有效值） |
10A |
|
|
相電流最大輸出功率 |
420VA |
|
|
三并電流最大輸出時最大輸出功率 |
900VA |
|
|
三并電流最大輸出時允許工作時間 |
10s |
|
|
頻率范圍（基波） |
20 ～ 1000Hz |
|
|
諧波次數 |
1 ～ 20 次 |
|
|
直流電流輸出 |
輸出精度 |
0.2 級 |
|
電流輸出 |
0 ～± 10A / 每相， 0 ～± 30A / 三并 |
|
|
最大輸出負載電壓 |
20V |
|
|
交流電壓輸出 |
輸出精度 |
0.2 級 |
|
相電壓輸出（有效值） |
0 ～ 120V |
|
|
線電壓輸出（有效值） |
0 ～ 240V |
|
|
相電壓 / 線電壓輸出功率 |
80VA/100VA |
|
|
頻率范圍（基波） |
20 ～ 1000Hz |
|
|
諧波次數 |
1 ～ 20 次 |
|
|
直流電壓輸出 |
輸出精度 |
0.2 級 |
|
相電壓輸出幅值 |
0 ～± 160V |
|
|
線電壓輸出幅值 |
0 ～± 320V |
|
|
相電壓 / 線電壓輸出功率 |
70VA / 140VA |
|
|
開關量輸入 |
8 路 |
空接點： 1 ～ 20mA ， 24V 電位接點接入：“ 0 ”： 0 ～ +6V ； “ 1 ”： +11 V ～ +250V |
|
開關量輸出 |
4 對 |
DC ： 220V ／ 0.2A ； AC ： 220V ／ 0.5A |
|
時間測量 |
測量范圍 1ms ～ 9999s 測量精度 1mS |
|
|
外形尺寸 |
410×360×200mm 3 |
|
|
單機重量 |
20kg |
|
|
供電電源 |
AC 220V ± 10% ， 50 ／ 60Hz |
|
|
環境溫度 |
-10 ℃ ～ +50 ℃ |
|
